Придбання фотоелектричної системи (PV-системи) завжди пов’язане з великими інвестиціями, які мають якомога швидше принести зиск. Саме тому її постійна експлуатаційна готовність є дуже важливим моментом.
Що необхідно враховувати, коли йдеться про фотовольтаїку? Оскільки PV-системи встановлюються на даху чи відкритій місцевості, вони особливо часто наражаються на ризик удару блискавки й перенапруги. Якщо PV-система пошкоджується в такий спосіб, упродовж ремонтних робіт власник втрачає дохід. Крім того, виникають додаткові витрати, наприклад, на заміну інвертора. З OBO вам не доведеться думати про це: ми пропонуємо комплексні рішення для систем, які дадуть змогу захистити вашу PV-систему від пошкоджень у результаті ударів блискавки й перенапруги.
Огляд переваг
- Комплексна система, що відповідає практично всім електротехнічним вимогам для PV-системи
- Системні рішення для швидкого й надійного встановлення
- Індивідуальна підтримка під час установлення та експлуатації PV-систем
- Багаторічний досвід і знання у сфері захисту й живлення PV-систем
- Практичне, комплексне навчання щодо PV-систем
- Посібники з монтажу й проєктування
- Інвестиційна безпека й правові гарантії
Швидкий перехід
Системні рішення

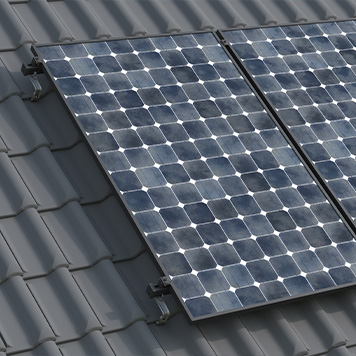

Системи на похилих дахах
Більшість систем на похилих дахах монтуються як наддахові системи, тобто кріпляться на наявну поверхню даху будинку. Монтажник кріпить PV-модулі до черепиці за допомогою гаків, монтажних напрямних і металевих затискачів.

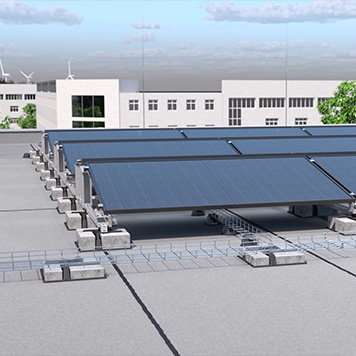

Системи на пласких дахах
PV-системи можна встановлювати не лише на похилі, а й на пласкі дахи. Перевагою в разі такого встановлення є те, що PV-модулі можна кріпити незалежно від нахилу даху.

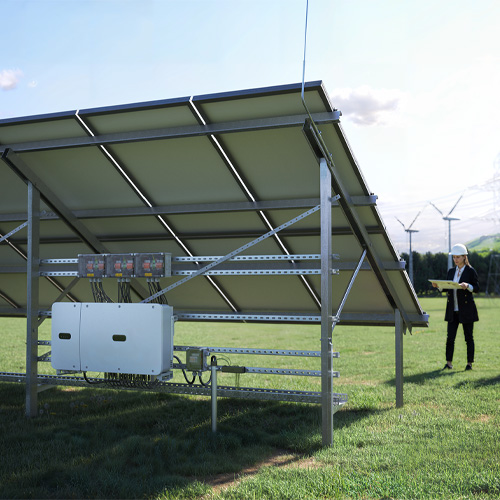

Наземні фотоелектричні системи
Наземною PV вважається встановлення PV-модулів на великих площах, що не використовуються в сільському господарстві, – на відміну від поширеного методу встановлення модулів на дахах. Установлені на відкритому просторі PV-системи за оптимальних умов можуть принести кращі результати.
Неважливо, який тип PV-системи ви бажаєте реалізувати: у компанії OBO ви зможете знайти відповідні системні рішення для таких сфер:
Запитання та відповіді
- Яких дій я маю вжити, щоб захистити PV -системи?
Згідно з DIN VDE 0100-712 на точці передавання електричної системи (розподільча коробка чи головний розподільний щит) потрібно встановити стандартний попереджувальний знак. Цей попереджувальний знак також називають знаком пожежної охорони, оскільки він дає пожежним командам змогу розпізнати PV-систему. Відповідно, після цього здійснюються заходи з гасіння пожежі з дотриманням безпечних відстаней згідно з DIN VDE 0312. Крім того, слід переконатися, що кабелі постійного струму надійно прокладено. Це необхідно, щоб не пошкодити ізоляцію та забезпечити безпечні рятівні шляхи для людей у разі пожежі. Згідно з VDE-AR-2100-712 захист необхідно забезпечити завдяки відповідній перегородці чи пожежозахисному каналу, як-от PYROLINE® Sun PV.
- Що мені знадобиться для зовнішнього блискавкозахисту PV-систем на даху?
Насамперед: належне проєктування. Додатково, щоб сформувати надійний зовнішній блискавкозахист PV-систем, знадобляться: круглий/плаский провідник, блискавкоприймачі, з’єднувачі, тримачі, компенсатори й інші компоненти, що підходять для системи. Докладніше про зовнішній блискавкозахист PV-систем можна дізнатися тут.
- Як установити зовнішній блискавкозахист у комбінації з PV-системою на даху?
Під час проєктування системи захисту від блискавки не забувайте враховувати особливості PV-системи, щоб блискавкозахист не закривав її, оскільки це може знизити продуктивність . Подальші кроки монтажу аналогічні крокам із встановлення будь-якої іншої системи захисту від блискавки.
- Як забезпечити роздільчу відстань від системи захисту від блискавки у PV-системі?
Роздільчі відстані для системи захисту від блискавки визначаються згідно зі стандартом VDE 0185-305-3. Якщо роздільчі відстані не вдається забезпечити за допомогою звичайної системи блискавкозахисту, їхможна зменшити , використовуючи провідники OBO isCon. Докладніше про нашу систему isCon можна дізнатися тут.
- Які існують варіанти зменшення зусилля, що розтягує, у разі вертикального прокладання кабелів у PV-системі?
Існують різні способи надійного прокладання лінії живлення, що йде вертикально. Проте, зазвичай, якщо вид прокладання не передбачає фіксування кабелів по всій довжині, кабелі чи лінії потрібно закріплювати через певні проміжки за допомогою відповідних засобів.
У такому разі оптимальним рішенням для вертикального монтажу стають кабельростри. Ще один варіант – прокладати кабелі безпосередньо на стіні. При цьому профільні шини з відповідними скобами кріпляться безпосередньо до стіни чи сталевої конструкції.
- Як оптимально захистити інвертор у PV-системі?
Для оптимального захисту інвертора PV-системи на стороні постійного струму завжди потрібно встановлювати пристрій захисту від перенапруг. На стороні змінного струму в точці живлення електричної системи має бути принаймні один пристрій захисту від перенапруг. Якщо інвертор розміщується на відстані понад 10 м від точки живлення, пристрій захисту від перенапруг слід також установити перед інвертором на стороні змінного струму.
В електричних системах із зовнішньою системою блискавкозахисту на стороні змінного струму має завжди використовуватися розрядник типу 1(+2). Зі сторони постійного струму розрядник типу 1(+2) потрібно встановлювати, якщо PV-систему інтегровано в зовнішню систему блискавкозахисту гальванічно. У всіх інших випадках буде достатньо встановити SPD типу 2.
- Як прокладати кабелі в зоні евакуаційних і рятівних шляхів для PV-системи?
Якщо системи розміщено в межах шляхів евакуації й рятівних шляхів, PV-кабелі постійного струму мають прокладатися в інкапсульованій оболонці. Вимоги з огляду на будівельні норми можна знайти в Державних будівельних нормах.
Пожежозахисний канал PYROLINE® Sun PV – ідеальне рішення для вогнестійкого прокладання PV-кабелів постійного струму. Цей канал відповідає вимогам DIN 4102, частина 11 щодо I-подібних каналів для прокладання кабелів на рятівних і евакуаційних шляхах. А також вимогам стандарту VDE AR 2100-712. Канал виконаний із водо- й морозостійких легких протипожежних панелей на основі легкого бетону й скловолокна (незаймисті, клас будівельного матеріалу А1) і тому його можна встановлювати й назовні.
Підтримка
Вимоги
ВІдповідальність за захист.
Під час встановлення системи захисту від блискавки для PV-системи необхідно дотримуватися великої кількості норм і розпоряджень. Монттажник PV-системи переймає відповідальність за її належне встановлення, і несе її ще впродовж 30 років. Крім того, додаткові вимоги мають також і страхові компанії.
Спеціалізована компанія, що здійснює монтаж електричної системи, за законом має здавати її замовнику, переконавшись, що в ній немає дефектів.
Відповідальність оператора
У зв’язку з подаванням виробленої енергії практично кожна PV-система підлягає вимогам щодо комерційного використання. Відповідно до інструкції з техніки безпеки BGV A3 оператор системи зобов’язаний забезпечити для неї професійне обслуговування, контроль і перевірку справності.
Ці регулярні повторювані перевірки електричної частини системи має виконувати кваліфікований електрик.
Застосовні норми
Встановлення низьковольтних систем
> DIN VDE 0100-100 (IEC 60364-1)
> DIN VDE 0100-534 (IEC 60364-5-53)
> DIN VDE 0100-410 (IEC 60364-4-41)
> DIN VDE 0100-443 (IEC 60364-4-44)
> DIN EN 60664-1 (IEC 60664-1)
Перевірка перед введенням в експлуатацію та документація
> VDE 0100-600 (IEC 60364-6)
> VDE 0105-100 (EN 50110-1)
Вимоги до електропостачання систем PV
> DIN VDE 0100-712 (IEC 60364-7-712)
> DIN EN 62446 (IEC 62446)
> DIN CLC/TS 61643-12 (IEC 61643-12)
> DIN CLC/TS 50539-12 (CLC/TS 51643-32, IEC 61643-32)
> VDE 0185-305-3, додаток 5
Блискавкозахист та уземлення
> DIN EN 62305-1 до -4 (IEC 62305-1 до -4)
> Місцеві додаткові вимоги (наприклад, зазначені в законодавствах земель будівельні норми в Німеччині)
> DIN 18014
> DIN VDE 0100-540 (IEC 60364-5-54)
Вогнезахист у сфері PV
> VDE-AR-E 2100-712
Будівельні норми
> EN 13501-1/-2, DIN 4102-1/-2 Правила щодо займистості будівельних матеріалів і виробів
> Під час використання будівельних виробів необхідно дотримуватися національних і регіональних будівельних норм. Такими нормами є, наприклад, Державні будівельні норми Німеччини, Норми щодо укріплення методом вакуумного циклу Швейцарії та стандарти OIB Австрії
Цей список не повноцінний! Дотримуйтеся також відповідних місцевих і законодавчих вимог.
Не знаєте, що потрібно зробити, щоб захистити PV-систему? У пригоді стане наш малюнок, у якому докладно описано всі необхідні заходи захисту.
