З’єднувальні коробки для PV-систем
Надійний захист від перенапруг в поєднанні з міцною з’єднувальною коробкою
Захист від перенапруг для PV-систем завжди має дві сторони: через різні причини висока напруга може входити в систему і зі сторони постійного, і зі сторони змінного струму, і, наприклад, пошкоджувати інвертори. Пристрій захисту від перенапруг від OBO надійно захищає всі сторони конструкції. Для захисту входу інвертора зі сторони постійного струму компанія OBO пропонує асортимент щитів із захистом від блискавки й перенапруг. Вони зарекомендували себе як особливо надійне рішення для захисту PV-систем і поєднують у собі досвід двох підрозділів OBO: стійкі до атмосферних впливів з’єднувальні коробки для з’єднання та кріплення і надійні рішення з відділу захисту від перенапруг.
Огляд переваг
- Доступні варіанти для будівель без зовнішнього блискавкозахисту й з таким захистом
- Швидше й надійніше підключення кабелів
- Широкий вибір розмірів і попередньо змонтованих варіантів
- Надійний, стійкий до УФ-випромінювання корпус із класом захисту IP66
- Прозора кришка для спрощення функціональної перевірки
Широкий асортимент варіантів для надійної PV-системи
Щити доступні у двох варіантах: з розрядниками типу 1+2 для будівель із зовнішнім блискавкозахистом й з розрядниками типу 2 для будівель без зовнішнього блискавкозахисту.
В асортименті є щити, розраховані на встановлення максимум трьох трекерів Maximum Power Point Tracker (коротко MPPT), а також варіанти для встановлення до чотирьох ланцюгів даних на кожен MPPT. Кабелі легко й надійно підключаються за допомогою клем із технологією Push-In. Завдяки різним розмірам щити підходять для різних індивідуальних монтажних ситуацій.
Підходить для монтажу всередині та зовні приміщень

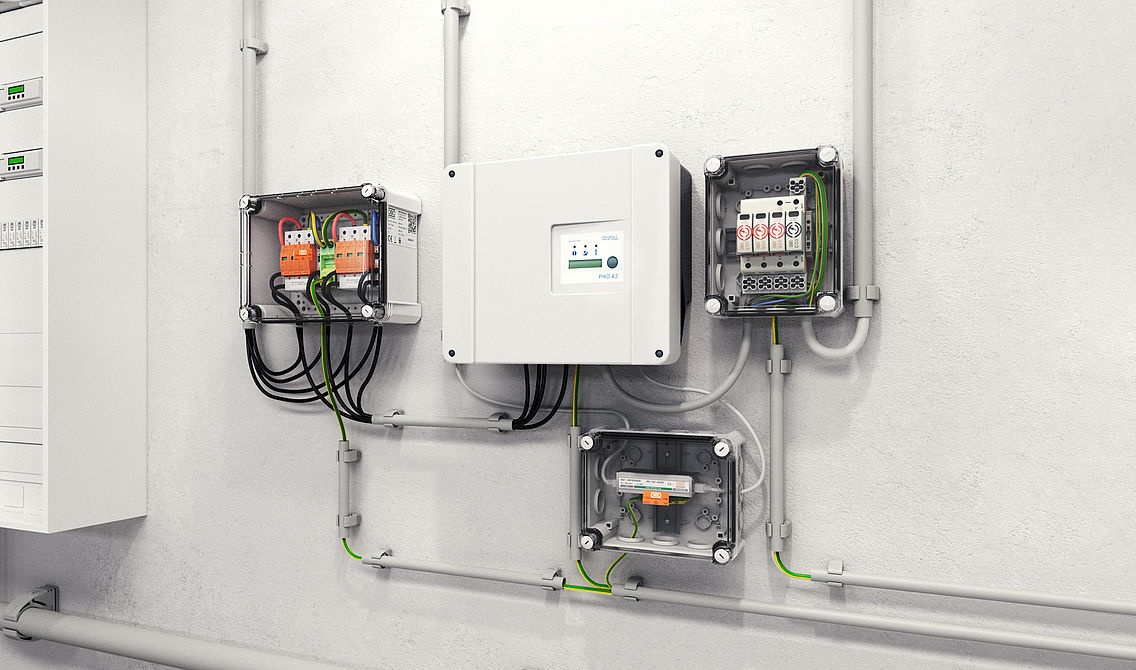

Надійний, стійкий до УФ-випромінювання щит для PV виготовлений із термостійкого полікарбонату й відповідає класу захисту IP66. Тобто він має повноцінний захист від напруги дотику і є пилонепроникним. Саме тому ці коробки підходять для монтажу всередині та зовні приміщень. Прозора кришка забезпечує хороший огляд захисту від перенапруг і в результаті, полегшує функціональний огляд.
Продумано до дрібниць
Щити OBO доповнені елементом для вирівнювання тиску, кабельними вводами й зовнішніми кріпильними кронштейнами, які йдуть у комплекті з кожною коробкою. Ці невеликі компоненти також забезпечують вирішальні переваги: зовні кріпильні кронштейни легко кріпляться, а також дають змогу безперешкодно з’єднати кілька гщитів. Якщо надалі PV-система розширюватиметься, щити також можна легко подовжити й підключити до наявних коробок. Елемент вирівнювання тиску запобігає формуванню конденсату в генераторних з’єднувальних коробках.
Комплексна система для захисту PV-систем
Щити – лише одна зі складових комплексної системи OBO для захисту PV-систем, що охоплює практично всі електротехнічні вимоги. Огляд рішень для PV-систем наведено в брошурі.
