Центр тестування BET: перевірена якість

OBO проводить наступні випробування в тестовому центрі BET:

• Системи кабельних трас: випробування відповідно до DIN/EN/IEC 61537
• Електромагнітні властивості систем організації кабелів:
  Випробування відповідно до DIN/ CLC/TS 50659
• Підлогові системи: випробування відповідно до DIN/EN 50085-2-2
• Перевірка елементів захисту від блискавки: випробування відповідно до DIN / EN / IEC 62561
• Розрядники високої напруги: випробування відповідно до DIN / EN / IEC 61643

Інтегровані в систему зрівнювання потенціалів електропровідні металеві кабельні системи захищають прокладені в них кабелі та лінії від електромагнітних завад.
Ефективність захисту від магнітних полів визначається екрануючим ефектом систем прокладання кабелів і вимірюється відповідно до глави 4 стандарту DIN/CLC/TS 50659. Для цього вимірюється інтерференційний струм, індукований у контурі провідника магнітним полем імпульсного струму у фіксованому положенні. Ефект магнітного екранування системи прокладки кабелів у 20 разів перевищує значення логарифма відношення струму перешкод у провідній петлі без системи прокладки кабелю до струму перешкод у провідній петлі, якщо він є в системі прокладки кабелю.

Передавальний опір – це ще одна характеристика електропровідних металевих кабельних систем, яка використовується для оцінки електромагнітних перешкод.
Він є результатом співвідношення падіння напруги на певній ділянці та струму збурення, що протікає через цю ділянку. Падіння напруги, що виникає, є комбінацією падіння напруги, яке падає вздовж компонування через струм перешкод у системі організації кабелю, і падіння напруги, спричиненого цим струмом перешкод у кабелі, прокладеному в системі організації кабелю. Вимірювання передавального опору здійснюється відповідно до глави 5 стандарту DIN/CLC/TS 50659.

Підлоговим системам іноді доводиться витримувати великі навантаження, тому вони повинні доводити свою стійкість, довговічність і безпеку. Вони піддаються механічним навантаженням у випробувальному центрі BET відповідно до стандарту DIN/EN 50085-2-2. Європейський стандарт визначає вимоги та випробування для систем електромонтажних магістралей.

Залежно від продукту та відповідного підрозділу стандарту, у випробуванні використовуються різні форми й розміри ділянок. Випробувальна система реєструє фактичну силу стискання й відповідну деформацію системи та її компонентів. Випробувальна система має внутрішню випробувальну зону 0,7 м х 0,7 м і може генерувати силу стискання до 50 кН.

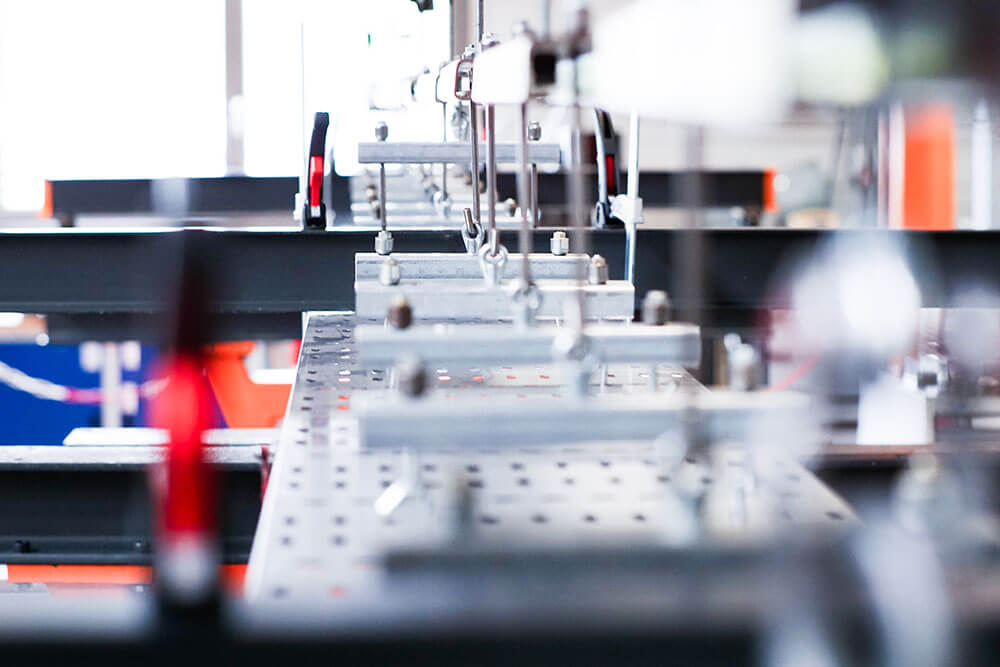

Щоб забезпечити належне припустиме навантаження систем підтримки кабелю, у перевірках за DIN/EN/IEC 61537 необхідно визначити безпечне робоче навантаження (SWL) та умови випробування. Випробувальний центр BET має власну випробувальну систему KTS для проведення цих випробувань. Це власна розробка компанії OBO Bettermann, яку ми розвивали та адаптували до нових вимог і умов.

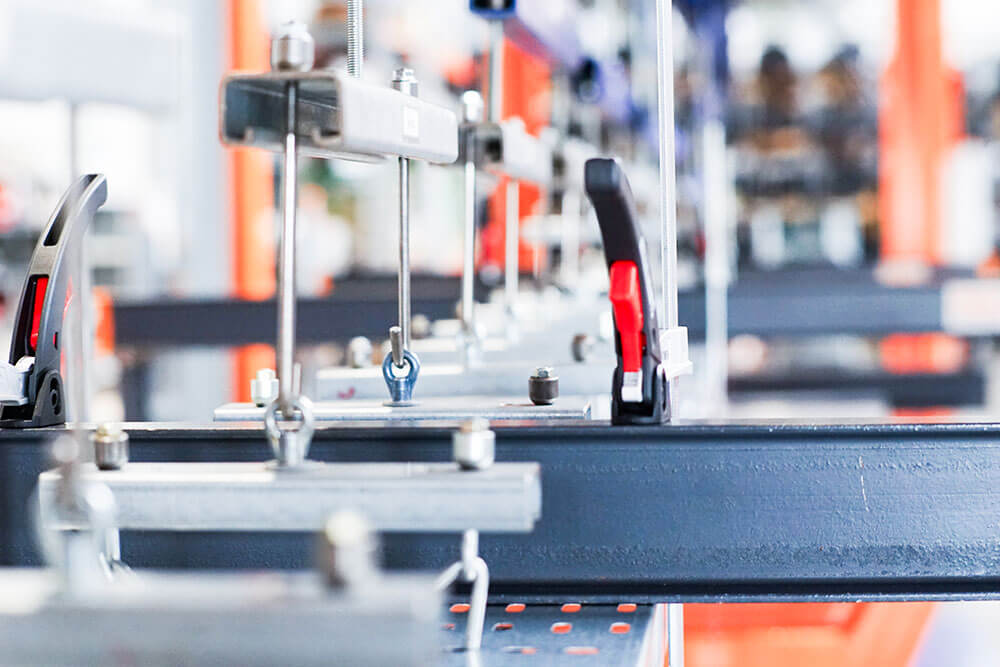

Системи підтримки кабелю встановлюються відповідно до DIN/EN/IEC 61537. Залежно від довжини випробувального поля, випробувальні зразки навантажуються загальною силою розтягування 7 тонн і навантаженням, що переноситься за допомогою двох гідравлічних циліндрів. Деформації, що виникають у результаті, реєструються датчиками переміщень і документуються в кН/м разом з діючим зусиллям. Якщо система кріплення кабелю успішно витримала навантаження, її збільшують у 1,7 рази для захисту від руйнування. Деформація по відношенню до навантаження продовжує реєструватися.

За допомогою випробувальної системи KTS можна проводити випробування з навантаженням від 0,05 кН/м до 4,9 кН/м. Наступні випробування можуть бути проведені відповідно до DIN/EN/IEC 61537: горизонтальна й вертикальна площина, горизонтальний напрямок руху відповідно до глави 10.3, 10.4 і 10.5 з опорними відстанями

• до 7 м, основна конструкція з двома прогонами;
• до 15 м, основна конструкція з одним прогоном

Системи кабельних лотків або кабельних трапів та окремі елементи, що підтримують ці системи (наприклад, кронштейни та підвісні пристрої), піддаються безпечному робочому навантаженню відповідно до стандарту DIN / EN / IEC 61537. Під час випробування випробувальна система KTS реєструє фактичну силу й відповідну деформацію. Випробувальна система розрахована на розривне зусилля 25 кН.

Механічна міцність кабельних несучих систем і систем кабельних сходів перевіряється за допомогою ударного випробування маятниковим молотком. Маятниковий молоток у випробувальному центрі BET може випробовувати зусилля до 50 Дж.  Згідно з DIN/EN/IEC 61537, таке випробування не потрібне для металевих систем.

Ще одним випробуванням, яке можна провести у випробувальному центрі BET, є випробування електропровідності кабельних несучих систем і систем кабельних лотків відповідно до глави 11 стандарту DIN/EN/IEC 61537. Використовується для забезпечення вирівнювання потенціалів і з’єднання із землею.

Компоненти системи, на які не поширюється клас корозії за стандартом випробувань DIN/EN/IEC 61537, можуть бути випробувані в камері соляного туману. Випробування нейтральним сольовим розпиленням (NSS) відповідно до стандарту ISO 9227 дозволяє оцінити корозійну стійкість некласифікованого антикорозійного захисту. Це випробування також часто використовується для порівняльного тестування подібних типів антикорозійного захисту.

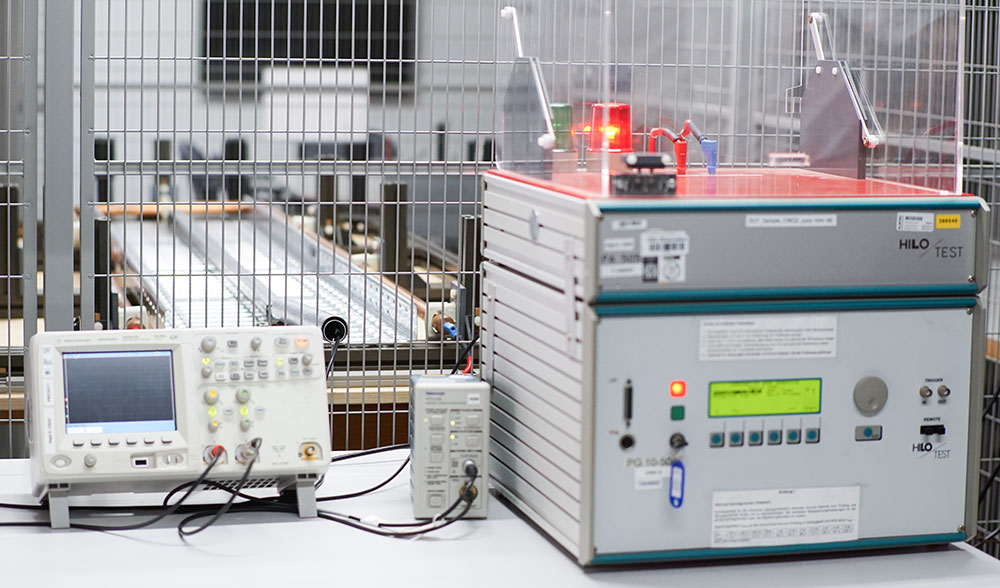

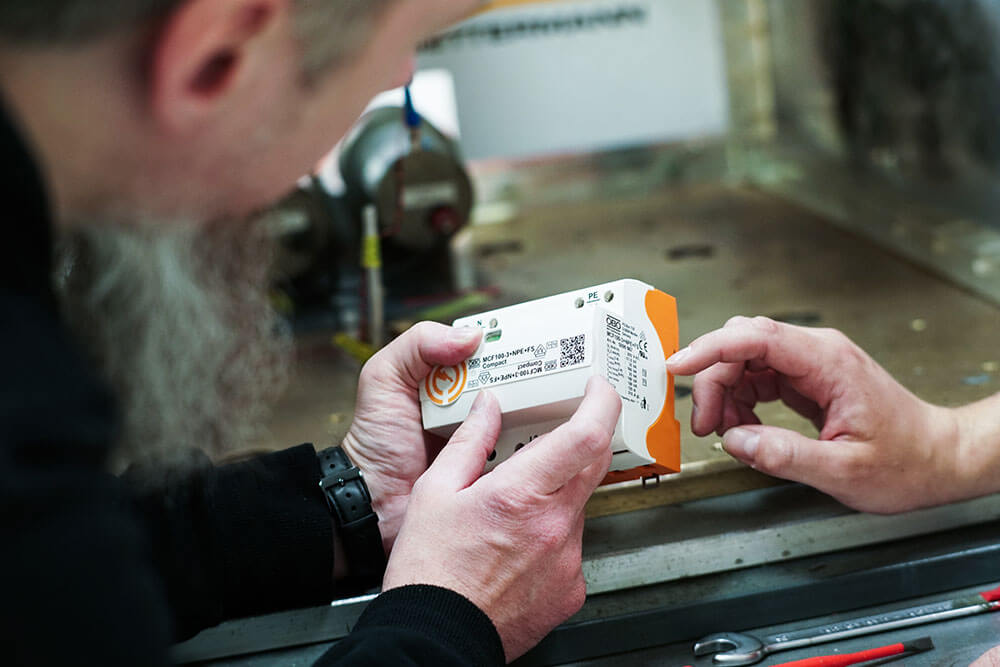

Генератор струму блискавки у випробувальному центрі BET можна використовувати для тестування продуктивності та розрядної здатності SPD типу 1 і 2. Він видає 8/20 і 10/350 імпульсів струму до 200 кА. Генератор струму блискавки містить омічно-ємнісний диференціальний дільник напруги, який вимірює до 10 кВ.

Для робочих випробувань також доступне джерело змінного струму, яке підключається паралельно до генератора струму блискавки та може забезпечити потенційні струми короткого замикання до 3,5 кА при 190 В і 255 В та 1,5 кА при 440 В.

Наші гібридні генератори здатні подавати до 24 кВ (1,2/50) / 12 кА (8/20). З додаванням резистора на 498 Ом вимірювання імпульсної напруги для комутаційних і комбінованих SPD можливе відповідно до листа рішень CTL DSH 2006.

Вимірювання сумарного імпульсного струму витоку можна проводити на SPD, що мають до 4 струмопровідних з’єднань. За допомогою існуючої вимірювальної системи можна виміряти струм через кожен струмопровідний провідник до 60 кА для імпульсів струму 8/20 і 10/350.

Граничні напруги та струми витоку також можуть бути перевірені у випробувальному центрі BET.

Наступні випробування можливі на випробувальному обладнанні у випробувальному центрі BET:

Випробування на витримку (випробування на старіння), передбачені стандартами DIN/EN/IEC 62561, можна проводити в камері соляного туману та в приладі Кестерніха. За допомогою камери для розпилення солі можна проводити циклічне випробування сольовим розпиленням (рівень суворості 2), описане в стандарті IEC 60068-2-52. Обробка у вологій сірчаній атмосфері відповідно до ISO 6988 проводиться в установці Кестерніха.

Генератор струму блискавки можна використовувати для проведення випробувань струмом блискавки за стандартами DIN/EN/IEC 62561 із силою струму до 200 кА та формою хвилі 10/350 і 8/20. Компоненти системи блискавкозахисту, такі як з’єднувальні компоненти, провідникові матеріали, ізоляція іскрового проміжку, лічильники блискавки та компоненти для ізольованих систем блискавкозахисту, можуть бути протестовані.

Подальші електричні випробування, такі як перевірка контактного опору або питомого електричного опору матеріалів провідників, а також вимірювання опору ізоляції, можливі за допомогою різних методів вимірювання.
