Прохідні системи кабельних лотків для надійного захисту кабелів живлення

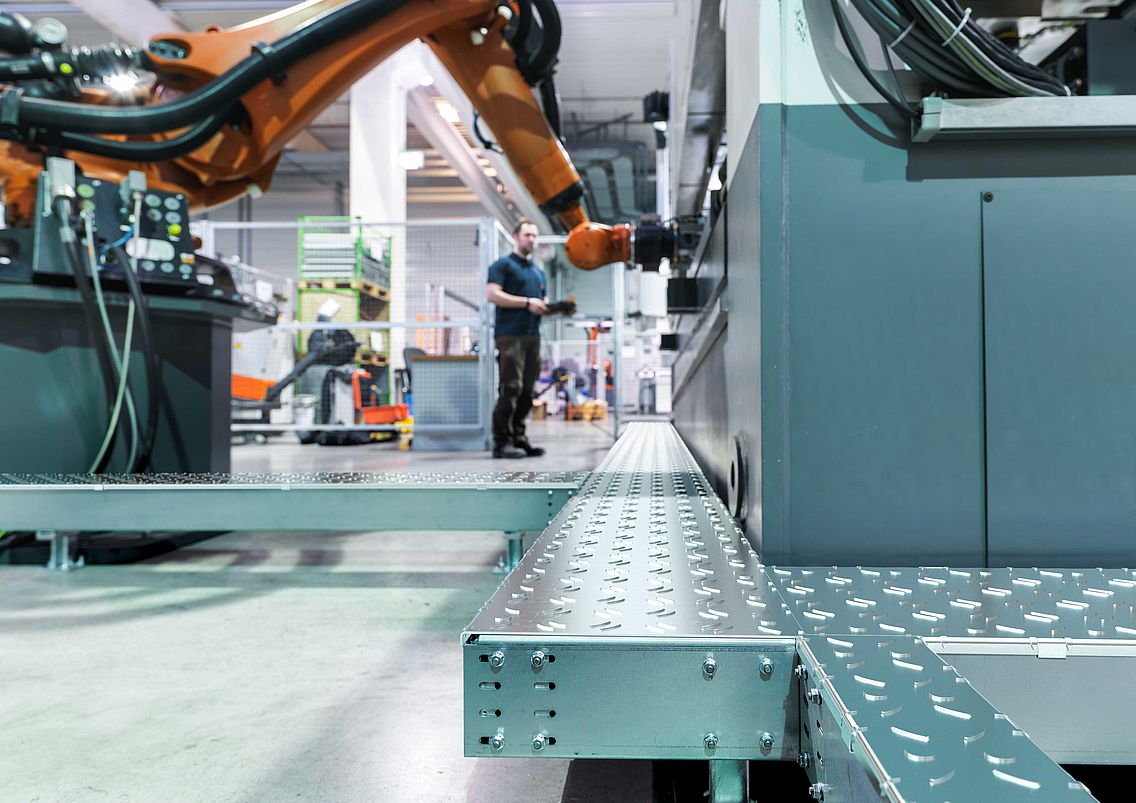

Умови експлуатації на сучасних промислових об’єктах не дають змогу забезпечити надійний захист кабелів електроживлення, кабелів передавання даних і кабелів керування. Забруднення, вібрації та вплив промислових факторів формують суворі умови експлуатації. Саме тому надзвичайно важливо забезпечити умови, за яких обладнання машин і систем могло б надійно витримувати різні навантаження. Система прохідних кабельних лотків BKRS від OBO формує ізольований простір для прокладання кабелів і проводів, захищаючи їх від забруднення й наступання. Спеціальні пилозахисні елементи на кабельних коробах унеможливлюють потрапляння сторонніх предметів.
Кабельні короби розраховані на максимальне навантаження, оскільки їх часто використовують у зонах поблизу машин і в автоматизованих промислових підприємствах із роботизованими системами. Кабельні короби постачаються з висотою бортика 100 мм і 110 мм. Ви завжди зможете знайти кабельний короб для будь-якого варіанту застосування, наприклад виробництва, монтажу й виготовлення, оскільки короби доступні з шириною бортиків від 100 до 600 мм. Габарити й матеріали прохідних кабельних лотків відповідають нормам і стандартам різних галузей промисловості, наприклад виробників автомобілів. Промислові гіганти, як-от BMW й VW, уже використовують прохідні кабельні лотки від OBO.
Попит на подання енергії, струму й передавання даних особливо високий для автоматизованих потокових ліній і виготовлення промислового обладнання. Щоб забезпечити виконання таких вимог і надати надійний захист численних ліній подання OBO постачає BKRS. Нековзкі кабельні лотки гарантують максимальну безпеку й вантажовитривалість, перевірену згідно з EN 50085-2-2, а також EN 61537.
Короткий огляд переваг прохідної системи кабельних лотків BKRS
Кабельні лотки з перевіреним супротивом до зісковзування й зміщення
Щоб забезпечити безпечні умови праці важливо, щоб кришка прохідного кабельного лотка була нековзкою й надійною. Завдяки нещодавно розробленій системі заглиблень, яка робить кришку BKRS від OBO некозвкою та стійкою, BKRS забезпечує надійну фіксацію та мінімізує ризик нещасних випадків під час повсякденної діяльності. Кабельні короби характеризуються відповідно до чинних норм стійкістю до ковзання типу R11 і стійкістю до зміщення типу V10.
Супротив до ковзання перевірено на похилій поверхні з різними кутами нахилу й відповідно до цього для системи зазначено стандарт якості від R9 до R13. Для основних галузей промисловості рекомендованим супротивом до ковзання є R10. Оскільки супротив ковзанню кришки з рифленої сталі відповідає типу R11, кабельний короб BKRS придатний для використання в більшості промислових підприємств. Якщо під час будівництва поверхня забруднюється ковзкими речовинами, наприклад мастилом чи жирами, для поверхні покриття слід забезпечити відповідний простір для зміщення. Лише так ви зможете забезпечити надійне проходження. Навіть у цій сфері кришка з рифленої сталі BKRS із значенням стандарту якості V10 перевершує вимоги більшості галузей промисловості, стандарт яких становить V4.
Ознайомтеся з нашими кришками з рифленої сталі, переглянувши це відео:
Кабельні короби забезпечують оптимальний захист кабелів і проводки

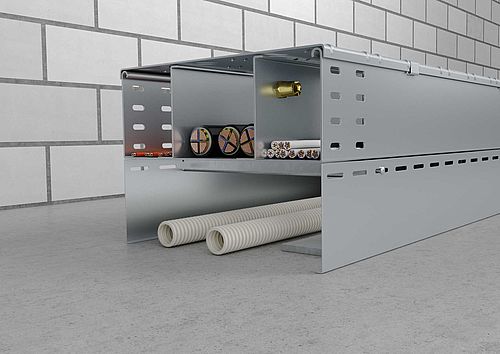

Високі навантаження, наступання, бруд і пил не проблема для прохідної системи кабельних лотків із продуманими системними характеристиками. Кабельні лотки надзвичайно стійкі з огляду на механічні складові й захищають кабелі й проводку від пошкоджень. А оптимальне екранування стійких до зношення кабельних лотків гарантує електромагнітну сумісність. Перемичка забезпечує відповідне для електромагнітної сумісності відділення проводки, кабелів керування й інформаційних кабелів згідно з DIN EN 50147. Кабельний короб, кришка й перемичка демонструють загальну міцність матеріалу 2 мм і, таким чином, є високостабільним композиційним матеріалом.
У фірмовому випробувальному центрі BET OBO ми імітуємо вимоги до навантажень, дотримання яких прохідні кабельні короби мають забезпечувати на постійній основі. Так ми визначаємо максимальну вантажовитривалість і несучу здатність систем кабельних лотків, а також стійкість до пилу й корозії. Завдяки такому підходу OBO, як постачальник систем, ставить безпеку на перше місце. Прохідна система кабельних лотків відповідає чинному стандарту на продукцію IEC 61537 і її перевірено згідно з усіма застосовними нормами. Завдяки безперервному гарячому цинкуванню кришки з рифленої сталі кабельний короб гарантує згідно з EN 50085-2-2 вантажовитривалість принаймні 350 кг.
Інтеграція системи кабельних лотків для функціонального вирівнювання потенціалів без використання гвинтів

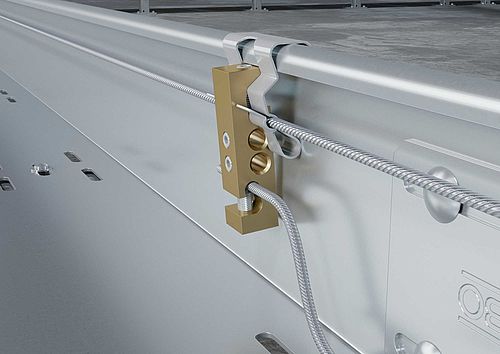

За допомогою затискної пружини KFL і клеми для підключення AKL прохідну систему кабельних лотків можна швидко інтегрувати для функціонального вирівнювання потенціалів, не використовуючи гвинти. Так забезпечується електропровідність відповідно до IEC 61537 «Системи для прокладання кабелів». Затискні пружини можна легко закріпити на ребрі кабельного лотка, не просвердлюючи його, а потім без зусиль втиснути в них багатодротовий провід для встановлення контакту. Клема для підключення дає змогу без зусиль сформувати розгалуження й відгалуження багатодротових проводів.
Широкий асортимент аксесуарів для доповнення системи кабельних лотків

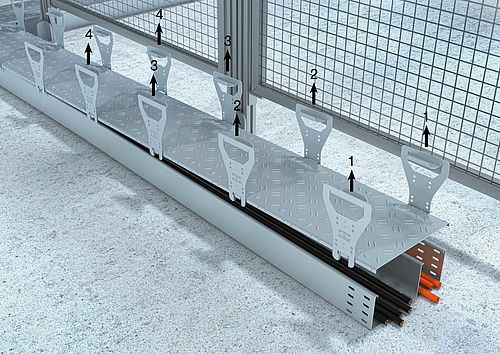

Нековзкі кабельні короби для підлоги можна доповнити за допомогою широкого асортименту аксесуарів. Скоба для стелі як альтернатива поворотному замку, підйомник кришки із продуманим шаблоном для свердління, універсальний з’єднувач із захистом кромок або опорні конструкції для будь-яких варіантів монтажу – широкий асортимент аксесуарів надає надзвичайні переваги під час монтажу прохідних кабельних лотків.
Підлогові канали з широким різноманіттям варіантів монтажу

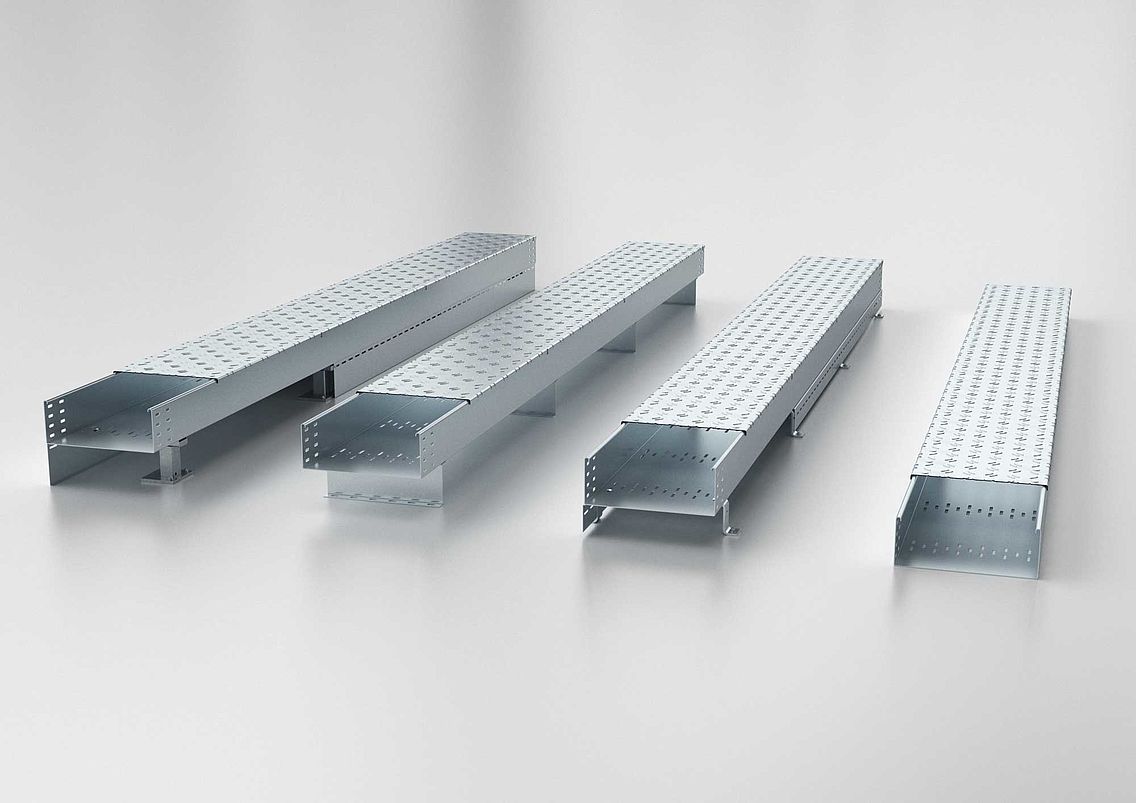

Система прохідних кабельних лотків забезпечить рішення для будь-яких вимог. Це стосується й монтажу. Кабельні короби можна встановлювати різними способами й, таким чином, адаптувати їх до індивідуальних вимог. Вибір за вами: умонтувавши нековзкі кабельні короби на опорний кронштейн, ви зможете забезпечити виконання правил техніки безпеки щодо запобігання ковзанню й спітканню, а також установити необхідну висоту сходинок. Спеціальна захисна пластина опорного кронштейна зменшує ризик спотикання. А прості й швидкі варіанти монтажу кабельних коробів на Z-подібному опорному профілі дають змогу забезпечити необхідну висоту сходинок. Щоб отримати необхідну висоту сходинок, можна також установити прохідні кабельні короби на Z-опори. Захисні пластини бічних стінок зменшують ризик спіткнутися. Найпростіший і найшвидший спосіб прокладання кабельних каналів у підлозі – це підлоговий монтаж. Низька висота сходинок і протиковзні властивості кришки з рифленої сталі гарантують безпечну експлуатацію в будь-який час.
Варіанти монтажу прохідної системи кабельних лотків BKRS також можна побачити в нашому відео:
Кабельні короби від компанії OBO
Нековзкі підлогові кабельні короби є частиною наших опорних кабельних систем OBO. Продукти з цієї сфери застосування характеризуються високим рівнем універсальності й якості. Ми приділяємо цьому особливу увагу під час виготовлення нашої системи з нековзних кабельних каналів
Системи кабельних каналів найвищої якості

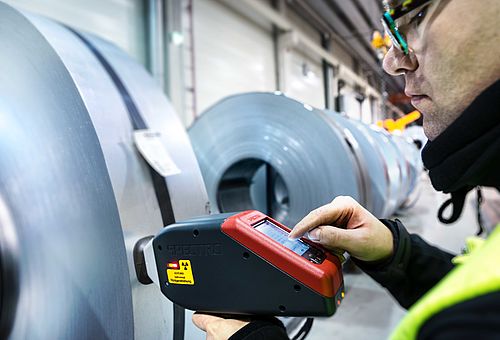

У головному офісі в Мендені на площі понад 30 000 квадратних метрів щорічно виготовляють приблизно 18 мільйонів метрів систем кабельних каналів. 10,5 млн. метрів припадає на кабельні короби, до складу яких також входять прохідні системи кабельних лотків. Сировину для цих систем піддають суворому контролю якості ще на етапі отримання. Наші співробітники уважно стежать за якістю матеріалу, шорсткістю й товщиною поверхні. Потім на кожну необроблену котушку наклеюють етикетку з усією важливою інформацією, так би мовити, технічне посвідчення, за яким можна відстежити весь процес виготовлення.
Кабельні канали для підлоги: виготовлення у два етапи

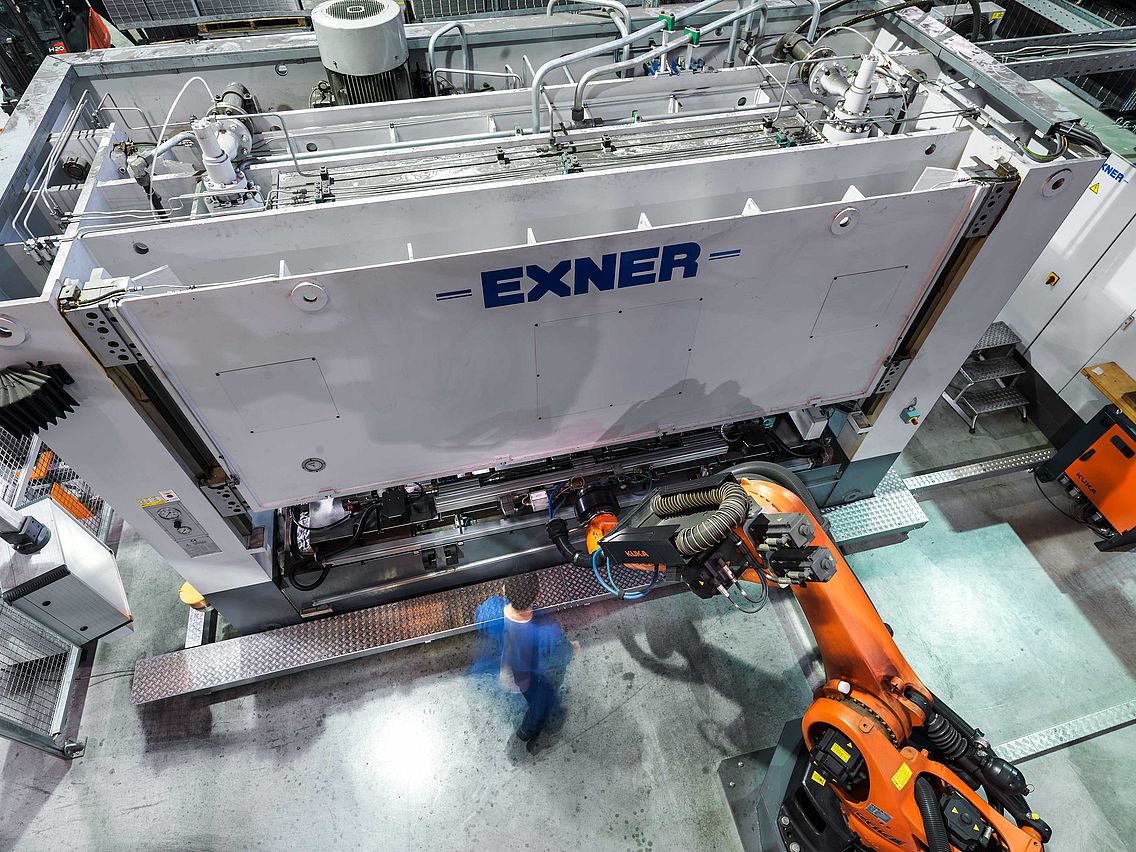

Виготовлення протиковзких кришок для наших кабельних коробів, також відомих як кабельні лотки, виконують у два етапи обробки: на лінії перфорації й на лінії профілювання. І, крім перевірки якості перед кожним етапом виготовлення, на лінії перфорації здійснюється також перевірка функціональних розмірів кабельних коробів. Нова кришка з рифленої сталі наших прохідних кабельних коробів гарантує ще більший захист від ковзання. Кришки з рифленої сталі виготовляють в основному на лініях перфорації. Компанія OBO Bettermann запатентувала свій інноваційний підхід до виготовлення.
OBO надає повну документацію для кожного продукту, зокрема, усі специфікації й відомості про випробування навантаженням. Ми надаємо всі необхідні інструкції, які дадуть змогу виконати безпечний монтаж відповідно до вказівок виробника. І завжди працюємо над покращенням своїх продуктів і способів виготовлення – щоб ви завжди могли покластися на якість OBO.
Допоможе в разі виникнення будь-яких запитань щодо системи кабельних лотків: служба підтримки OBO
Ми раді передати вам наші знання, як у теорії, так і на практиці. І тому розробили широкий спектр послуг, щоб мати змогу відповісти на всі ваші запитання, наприклад, про системи кабельних лотків, кабельних коробів із кришками або прохідних кабельних коробів:
- Телефонні консультації й допомога електронною поштою: маєте запитання щодо підлогових кабельних коробів або інших продуктів нашої компанії? Зв’яжіться з нами.
- Виїзна технічна допомога, яка надає послуги у всьому світі
- Семінари щодо систем кабельних коробів: ми із задоволенням розповімо вам все, що знаємо про кабельні короби
- Ми охоче допоможемо з вибором системи, наданням сертифікатів, тендерної документації й специфікацій, а також даних BIM.
- Додаток OBO Construct: за допомогою OBO Construct можна заздалегідь продумати планування й прокладання прохідних кабельних коробів.
