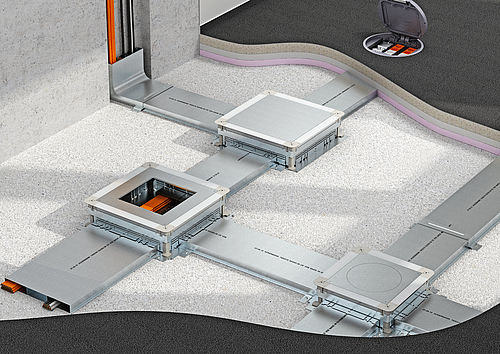

Система каналів EÜK для покриттів монолітної підлоги
Система EÜK від OBO належить до однієї з найпопулярніших систем прихованої проводки. Проєктувальники в усьому світі довіряють її різноманітності, надійності та гнучкості. Тож разом з OBO реалізовано численні складні будівельні проєкти. Система EÜK відповідає всім вимогам на будівельному майданчику та під час подальшого використання.
Експерти в галузі прихованої проводки
Системи каналів монолітного покриття від OBO – це перша система прихованої проводки в Європі, якою ми її знаємо сьогодні. Система була вперше представлена в 1965 році та з тих пір постійно адаптується до сучасних практик встановлення. Уже п’ять десятиліть проєктувальники, архітектори та замовники покладаються на перевірену технологію. Особливо, коли йдеться про високий рівень гнучкості в підлогових установках енергопостачання.
Міцна й універсальна
Незалежно від того, чи це цементна стяжка, литий асфальт, самовирівнювальна підлога або стяжка з підігрівом – система EÜK підходить для всіх типів стяжок. Навіть зміни підлогового покриття не становлять жодної проблеми. Систему можна використовувати для широкого спектру підлогових покриттів (камінь, мармур, дерево, текстиль, пластикові покриття тощо). Водночас цю систему можна поєднувати з підлоговими покриттями із сухим, вологим чи мокрим прибиранням.
Розширення до вантажостійкої системи
Залежно від проєкту будівництва, система пропонує рішення для конструкцій підлоги з підвищеними вимогами до навантаження. Система EÜK може бути розширена до вантажостійкої. Навантажувальна здатність системи EÜK перевірена згідно з DIN 50085-2-2. Повністю закрита система каналів захищає прокладені кабелі та відбиває кроки, пил і бруд під час повсякденних робіт на будівельному майданчику.
Легке монтування

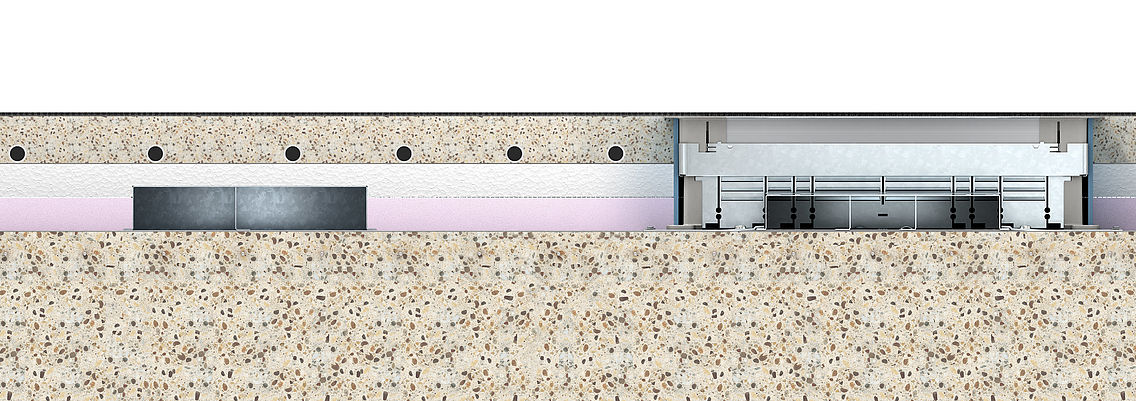

Канали під підлогою та підлогові розетки системи EÜK від OBO встановлюються безпосередньо на бетоні. Щоб захистити від тепловтрат та забезпечити зменшення звуку від тупоту, вставляються шари ізоляції. Ці шари ізоляції повністю оточують систему каналів. Можлива також комбінація з панельним опаленням у підлозі в стяжці. Тоді система каналів знаходиться нижче опалення підлоги і, таким чином, повністю відокремлена в шарі ізоляції.

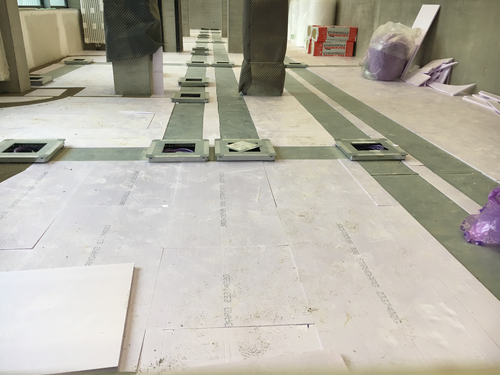

Міцна система демонструє свої переваги на етапі будівництва. Вона повністю закрита протягом усього періоду монтажу. Підлогові розетки захищені монтажною захисною кришкою. Таким чином, жодні сторонні предмети не можуть потрапити в систему, а внутрішній простір залишається чистим. Підлогові розетки охоплюють великий діапазон регулювання висоти монолітної підлоги від 70 мм до 220 мм. Крім того, підлогові розетки системи каналів можна роз’єднати так, що вони плаватимуть у стяжці. Це роз’єднання дозволяє уникнути тріщин сусіднього покриття підлоги та стяжки.
Розетки, порти для передавання даних і мультимедіа можна гнучко встановлювати за допомогою серії від ОВО Модуль 45. Ці модулі можна встановити за допомогою універсальних опор у всіх монтажних вставних коробках. Ці монтажні вставні коробки доступні у формі модульних касет та розеток для приладів.

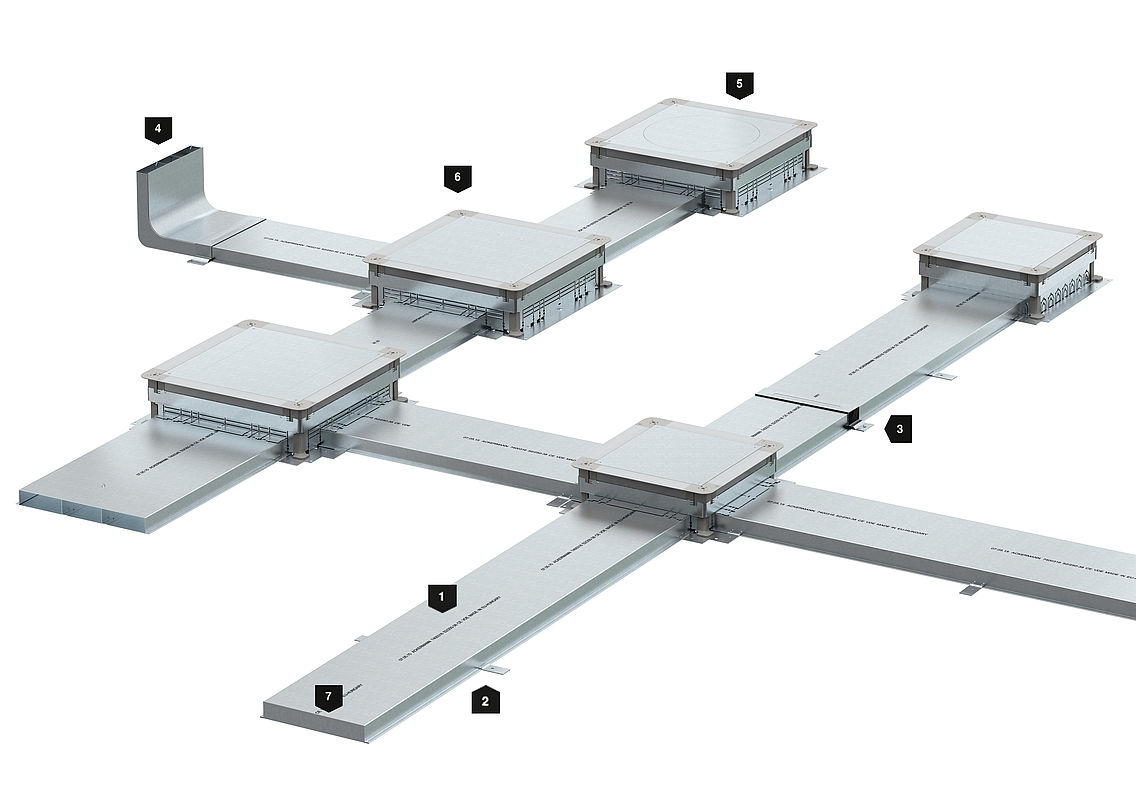

Принцип установки
1 | Система під підлогою – монтажний канал |
2 | Кронштейн для підключення каналу |
3 | З’єднувальна планка |
4 | Вертикальне коліно |
5 | Система під підлогою – розетка для приладів із монтажною кришкою й заглушкою кришки (UGD) |
6 | Підлогова натяжна та розгалужувальна коробка (UZD) |
7 | Деталь кінцевого з’єднання каналу |
Випробувано на захист від шуму та пожежі

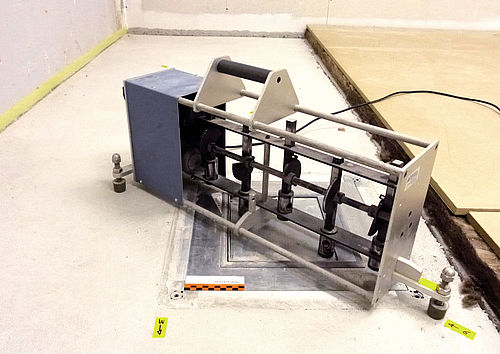

Система каналів відповідає вимогам захисту від шуму для висотного будівництва. Для цього після укладання стяжки каркас покриття підлогової розетки можна від’єднати від основи розетки. Тепер каркас плаває, не маючи прямого зв’язку з необробленим бетоном, на плиті стяжки. Це розділення означає, що через систему каналів і підлогову розетку не може передаватися шум. Система каналів EÜK з покриттям монолітної підлоги також може бути встановлена на аварійно-рятувальних шляхах та через протипожежні стіни. Для цього необхідне спеціальне розчленування кабелю OBO. Закрита конструкція означає, що система каналів забезпечує чудовий захист кабелю, охайність кабельної системи та електромагнітне екранування. Це екранування також гарантоване на етапі будівництва.
Похилі входи каналів
Підготовлені канальні отвори підлогових розеток системи EÜK також дозволяють змінювати напрямок або вводити похилий канал (до 7°) без регулювання зрізу. За допомогою відповідного регулювального зрізу можна створити похилі вставки каналів із кутом більше 7°. Цей регулювальний розріз повинен виконуватися відповідно до розміру розетки та вставного отвору.

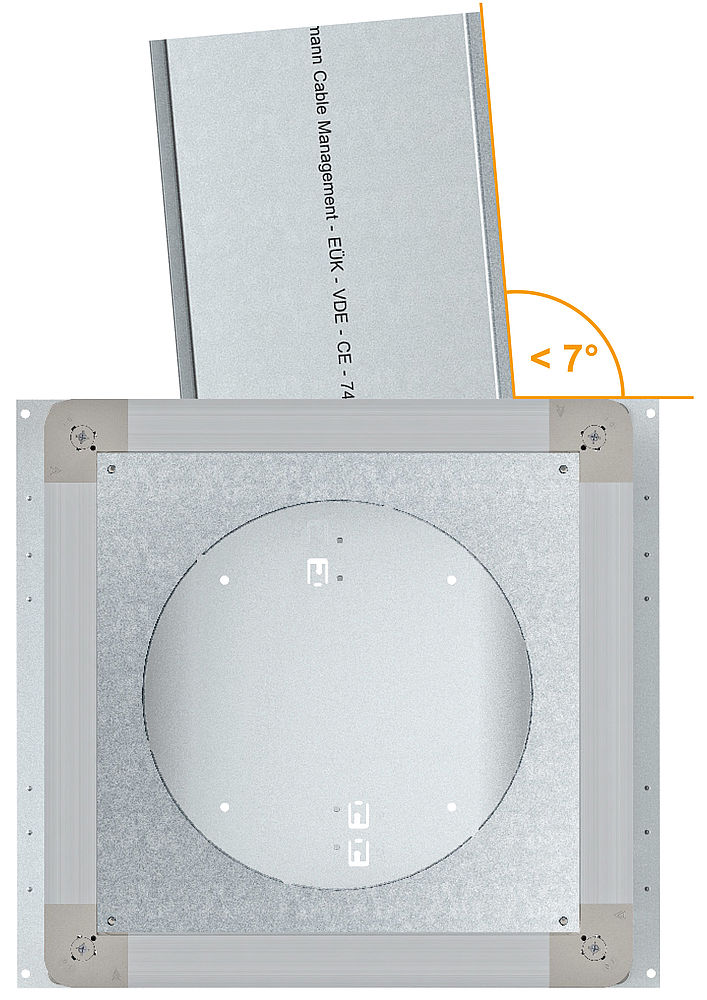

Коригування напрямку каналу

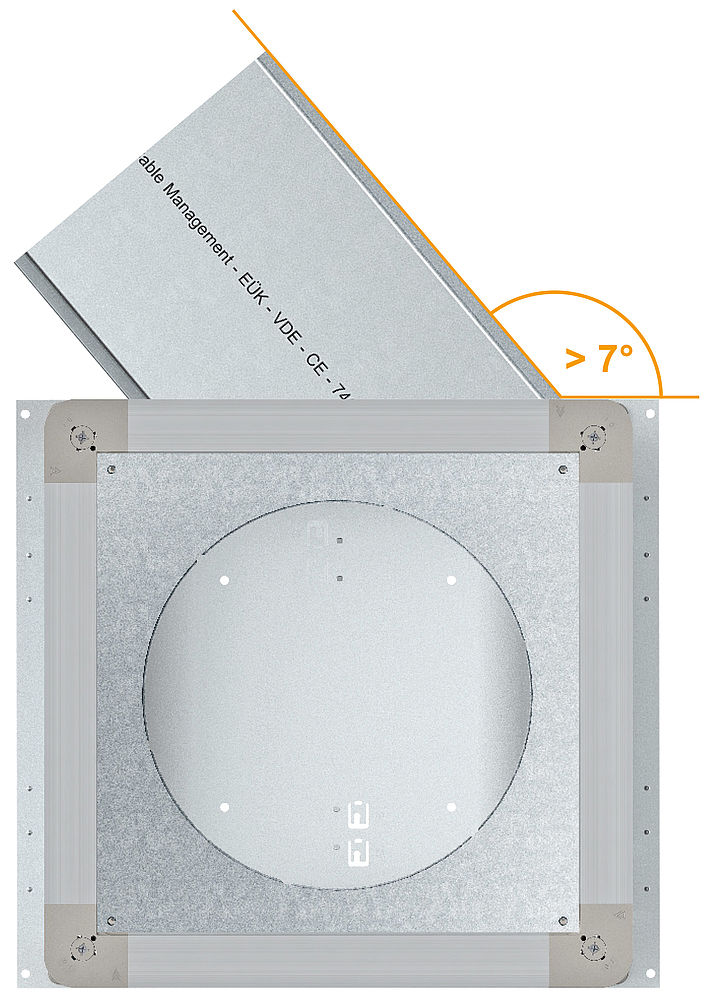

Похилі входи каналів
