Захист від перенапруг для PV-систем

Застосовні директиви

Для захисту PV-систем від перенапруг відповідно до стандарту необхідно враховувати такі директиви:

• Щоб уникнути пошкоджень у результаті високої напруги, для дахових PV-систем рекомендовано використовувати системи захисту від блискавки, що відповідають VDE 0185- 305-3 (IEC/EN 62305-3).
• Аналіз ризиків відповідно до VDE 0185-305-2 допоможе визначити, чи необхідно встановлювати систему захисту від блискавки, а також потрібний клас блискавкозахисту. Це стосується лише випадків, коли згідно з іншими директивами, наприклад Державними будівельними нормами, не вимагається застосування інших систем захисту від блискавки.
  Для складних наземних PV-систем, як-от PV-електричні станції або сонячні парки з підвищеними вимогами , необхідність монтажу чи вживання додаткових заходів, зазвичай, потрібно перевіряти відповідно до VDE 0185-305-2.
• Лише захищена система може витримувати навантаження, яким вона піддається, і безпечно виробляти енергію в довгостроковій перспективі. Тому в новій версії Стандарту VdS 2010 (лютий 2021 року) страхові компанії й надалі рекомендують використовувати внутрішній захист від високої напруги для наземних PV-систем.
• До монтажу PV-систем електроживлення застосовуються стандарти серії VDE 0100, зокрема DIN VDE 0100-712.
• Якщо PV-система переобладнується і підключається до електричної мережі, згідно з DIN VDE 0100-443 і DIN VDE 0100-712 (IEC 60364-4-44 і 60364-7-712) на стороні змінного струму необхідно використовувати пристрій захисту від перенапруг (тип 2/клас II).
• У зв’язку з додатковою приміткою в DIN VDE 0100-712 щодо VDE 0185-305-3, додаток 5, пристрій захисту від перенапруг потрібно використовувати не лише на стороні змінного струму, а й на стороні постійного струму, щоб захистити інвертор у системах із зовнішнім блискавкозахистом.

Пристрої захисту від перенапруг: вибір і необхідна кількість

Вибираючи виріб, слід звернути особливу увагу на такі моменти:

• Найбільша напруга за тривалого навантаження захисту від перенапруг на стороні постійного струму PV-системи не має перевищувати найвищу напругу за роботи без навантаження PV-системи.
• Необхідна кількість пристроїв захисту визначається на основі кількості MPP-трекерів у відповідній PV-системі.
• Якщо інвертор підключено до інформаційного чи комунікаційного обладнання, ці лінії також потрібно вбудувати в систему зрівнювання потенціалів за допомогою відповідних пристроїв захисту від перенапруг.

У PV-системах на будівлях інвертор установлюється безпосередньо на даху, на горищі або часто в підвалі, залежно від умов. У разі встановлення в підвалі захист від перенапруг бажано використовувати не лише перед інвертором, а й на місці введення кабелів у будівлю, щоб уникнути індуктивного подання енергії ззовні.

Рішення OBO для надійних PV-систем

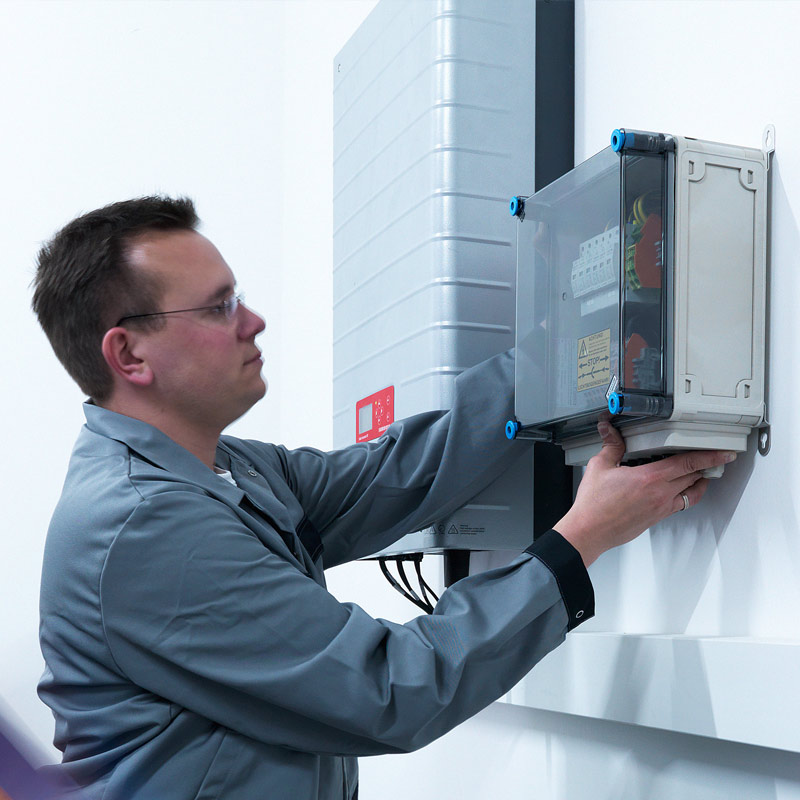

Захист від перенапруг для PV-систем завжди має дві сторони: через різні причини висока напруга може входити в систему і зі сторони постійного, і зі сторони змінного струму, і, наприклад, пошкоджувати інвертори. Пристрій захисту від перенапруг від OBO надійно захищає всі сторони конструкції. Для захисту входу інвертора зі сторони постійного струму компанія OBO пропонує асортимент щитів із захистом від блискавки й перенапруг.
