Дротяний лоток GR-Magic® 35 FT 3000 | 150 | 35 | 3,9 | 36,6 | ні

Дротяний лоток GR-Magic® 35 FT

Арт. № 6000072 | EAN 4012195037231

Арт. № / Тип

Довжина	3000 mm

Ширина

Висота	35 mm

Перетин дроту

Корисний перетин

Збереження функцій	ні

Опис продукту

Опис продукту

Дротяний лоток зі з’єднувачем у висоті стінки 35 мм.

Затухання магнітного поля від впливу екрана без кришки 15 дБ, із кришкою – 25 дБ.

Для дротяного лотка не потрібні додаткові з’єднувальні деталі, їх просто вставляють один в одного. Розмір комірки становить 50 х 100 мм (виняток GRM 55/50 = 20 x 100 мм).

Технічні дані

Технічні дані

Безгвинтовий з’єднувач	так
Вбудована перегородка	без
Збереження функцій	ні
Колір	ржаво-червоний
Конструкція для великих відстаней	ні
Конструкція з’єднання	вбудований з’єднувач
Корисний перетин	5250 mm²
Корисний перетин	36,6 cm²

Матеріал	Сталь
Нержавіюча сталь, протравлена	ні
Перетин дроту	3,9 mm
Покриття	гарячецинкований
Розмір	35x150x3000
Тип випробування на навантаження згідно з IEC 61537	Тип II
Тип з’єднувача системи кабельних опор	Кріплення шляхом защіпування
Форма профілю	U-подібна форма

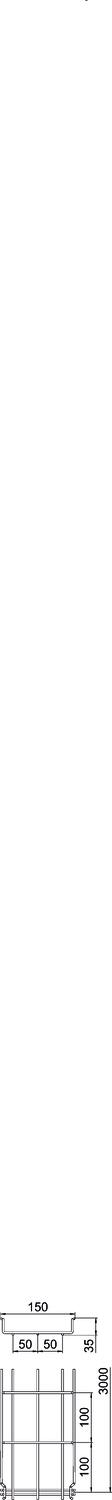

Розміри

Висота	35 mm
Висота	1,38 in
Довжина	3000 mm

Розмір B	150 mm
Ширина	5,91 in
Ширина	150 mm

Навантаження

Відстань опору1,0 м	0,25 kN/m
Відстань опору1,5 м	0,11 kN/m

Відстань опору2,0 м	0,1 kN/m

Вуглецевий слід CO2 (Product Carbon Footprint)

CO₂ Footprint (GWP)	1,4052 kg CO₂e
Declared Unit (LCA)	Метр
Declared Unit Quantity (LCA)	1

Вуглецевий слід CO2 (GWP) від колиски до воріт	1,4052 кг CO2e / 1 Метр
Дата визначення значення CO₂	2025-05-14T00:00:00.000+0200

Технічні дані

Діаграма навантаження дротяного лотка GR-Magic тип GRM 35

Усі типи

Усі типи

Тип	Довжина	Ширина	Висота	Перетин дроту	Корисний перетин	Збереження функцій	Арт. №	Кількість	мін. тов. од.
GRM 35 50 FT	3000 mm	50 mm	35 mm	3,9 mm	9,4 cm²	ні	6000069	м	3 м
GRM 35 100 FT	3000 mm	100 mm	35 mm	3,9 mm	23 cm²	ні	6000071	м	3 м
GRM 35 150 FT	3000 mm	150 mm	35 mm	3,9 mm	36,6 cm²	ні	6000072	м	3 м
GRM 35 200 FT	3000 mm	200 mm	35 mm	3,9 mm	50,1 cm²	ні	6000073	м	3 м
GRM 35 300 FT	3000 mm	300 mm	35 mm	4,8 mm	71,3 cm²	ні	6000075	м	3 м

Приналежності

Аксесуари до системи

Продукція	Тип	Арт. №	Кількість	мін. тов. од.
Кришка для дротяного лотка, на фіксаторах FT	DGRR 150 FT	6001824	м	3 м
Кутовий з’єднувач FT	GEV 36 FT	6016723	Штука	20 Штука

Монтажні аксесуари

Продукція	Тип	Арт. №	Кількість	мін. тов. од.
Фіксатор розділової полички лотка	KS GR A2	6062282	Штука	30 Штука
Перегородка 30 DD	TSG 30 DD	6062314	м	3 м
Відгалужувальна пластина FT	KAB GR FT	6220142	Штука	10 Штука
Адаптер кабельного лотка для тримача дроту на даху	165 MBG HGRM	5218886	Штука	50 Штука
