Дротяний лоток GR-Magic® 55 G 3000 | 500 | 55 | 4,8 | 220 | ні

Дротяний лоток GR-Magic® 55 G

Арт. № 6001452 | EAN 4012196858798

Арт. № / Тип

Довжина	3000 mm

Ширина

Висота	55 mm

Перетин дроту

Корисний перетин

Збереження функцій

Опис продукту

Опис продукту

Дротяний лоток зі з’єднувачем із висотою борту 55 мм.
Магнітне затухання від впливу екрану без кришки 15 дБ, із кришкою - 25 дБ.

Детальну інформацію про класифікацію UL можна знайти у відповідному сертифікаті.

Для дротяного лотку не потрібні додаткові з’єднувальні деталі, їх просто вставляють один в одного. Розмір вічка становить 50 х 100 мм (виняток GRM 55/50 = 20 x 100 мм).

Технічні дані

Технічні дані

Безгвинтовий з’єднувач	так
Відповідність ROHS	так
Вбудована перегородка	без
Захист від пожежі	Використання вогнезахисних стель
Збереження функцій	ні
Колір	цинк
Конструкція для великих відстаней	ні
Конструкція з’єднання	вбудований з’єднувач
Корисний перетин	220 cm²
Корисний перетин	22000 mm²

Матеріал	Сталь
Нержавіюча сталь, протравлена	ні
Перетин дроту	4,8 mm
Покриття	гальванічно оцинкований
Розмір	55x500x3000
Серія виробів	Серія GRM
Тип випробування на навантаження згідно з IEC 61537	Тип II
Тип з’єднувача системи кабельних опор	Кріплення шляхом защіпування
Форма профілю	U-подібна форма

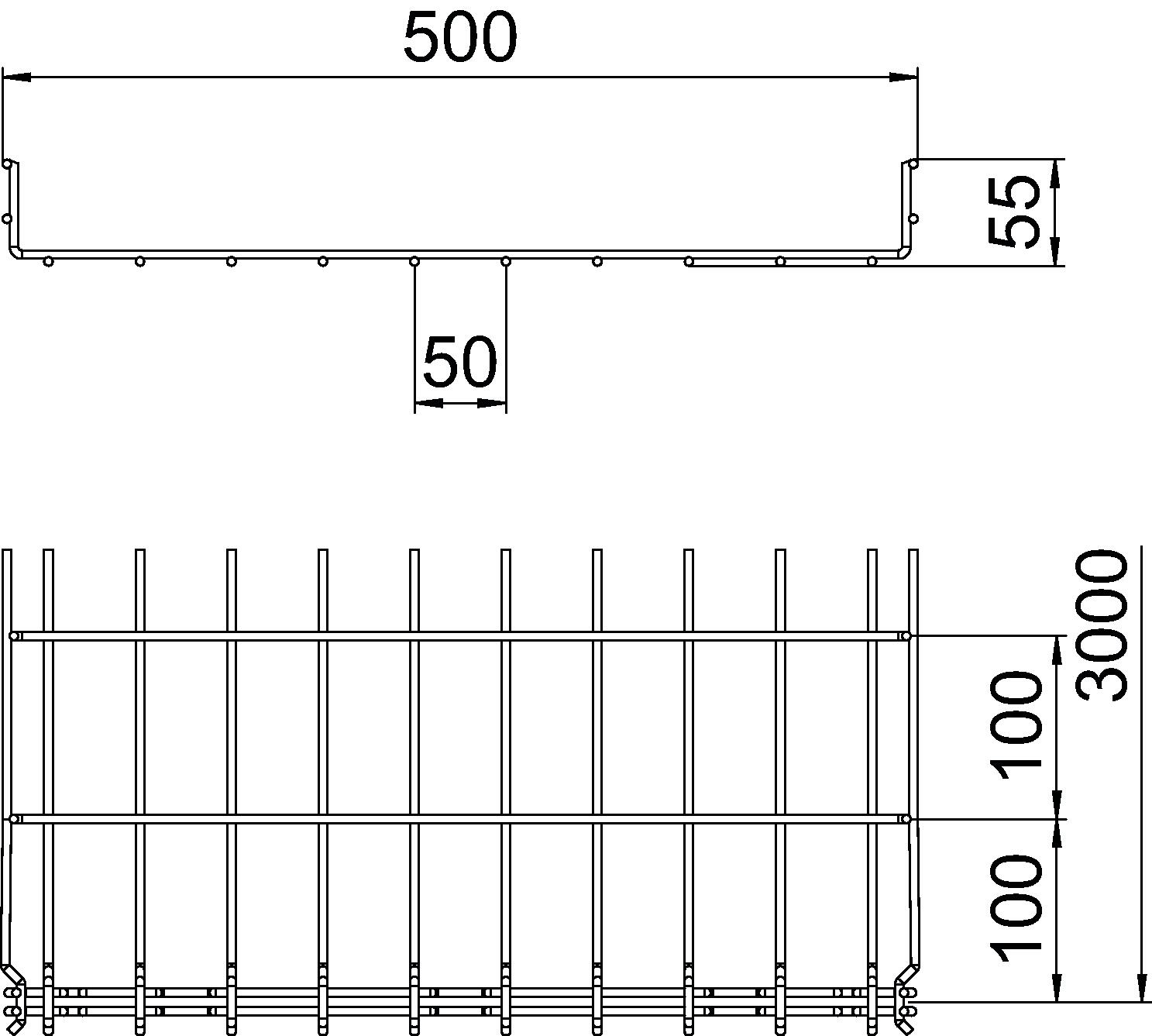

Розміри

Висота	55 mm
Висота	2,17 in
Довжина	3000 mm
Розмір B	500 mm

Розмір H	58 mm
Ширина	19,69 in
Ширина	500 mm

Навантаження

Відстань опору1,0 м	0,9 kN/m
Відстань опору1,5 м	0,6 kN/m

Відстань опору2,0 м	0,3 kN/m
Відстань опору2,5 м	0,25 kN/m

Вуглецевий слід CO2 (Product Carbon Footprint)

CO₂ Footprint (GWP)	5,124 kg CO₂e
Declared Unit (LCA)	Метр
Declared Unit Quantity (LCA)	1

Вуглецевий слід CO2 (GWP) від колиски до воріт	5,124 кг CO2e / 1 Метр
Дата визначення значення CO₂	2025-05-14T00:00:00.000+0200

Технічні дані

Діаграма навантаження дротяного лотка GR-Magic тип GRM 55

Усі типи

Усі типи

Тип	Довжина	Ширина	Висота	Перетин дроту	Корисний перетин	Збереження функцій	Арт. №	Кількість	мін. тов. од.
GRM 55 50 G	3000 mm	50 mm	55 mm	3,9 mm	16 cm²	так	6001441	м	3 м
GRM 55 100 G	3000 mm	100 mm	55 mm	3,9 mm	40 cm²	так	6001442	м	3 м
GRM 55 150 G	3000 mm	150 mm	55 mm	3,9 mm	63 cm²	так	6001444	м	3 м
GRM 55 200 G	3000 mm	200 mm	55 mm	3,9 mm	87 cm²	так	6001446	м	3 м
GRM 55 300 G	3000 mm	300 mm	55 mm	4,8 mm	129 cm²	так	6001448	м	3 м
GRM 55 400 G	3000 mm	400 mm	55 mm	4,8 mm	175 cm²	так	6001450	м	3 м
GRM 55 500 G	3000 mm	500 mm	55 mm	4,8 mm	220 cm²	ні	6001452	м	3 м
GRM 55 600 G	3000 mm	600 mm	55 mm	4,8 mm	265 cm²	ні	6001454	м	3 м

Приналежності

Аксесуари до системи

Продукція	Тип	Арт. №	Кількість	мін. тов. од.
Кришка для дротяного лотка, з можливістю замикання, FS	DGRR 500 FS	6001852	м	3 м
Кутовий з'єднувач дротяного лотка G	GEV 36 G	6016715	Штука	20 Штука

Монтажні аксесуари

Продукція	Тип	Арт. №	Кількість	мін. тов. од.
Перегородка 45 FS	TSG 45 FS	6062033	м	3 м
Фіксатор розділової полички лотка	KS GR A2	6062282	Штука	30 Штука
Спуск кабелю FS	KAB GR FS	6220139	Штука	10 Штука
