Height-adjustable, decouplable cassette for inspection opening, stainless steel

Арт. № 7409621 | EAN 4012197438616

136 mm
25 mm
без розетки
9
Опис продукту
Опис продукту
Height-adjustable and decouplable square cassettes are suitable for flushfloor device installation in UGD-3 underfloor connection boxes. Depending on the design, they are suitable for dry, moist or wet-cleaned floors. The cassette rests on the fixing bracket fastened in the top frame of the box, using which the cassette can be adjusted to the top edge of the floor covering. The fixing bracket decouples the cassette from the raw ceiling. The connection socket must have an appropriate installation opening and, for this reason, needs a blanking lid with an appropriate installation opening. The cassettes are made from stainless steel or brass. All the cassettes contain a 4 mm thick sheet steel plate, for safe absorption of the traffic loads. Suitable cassettes are available for different floor covering thicknesses of 20 and 25 mm. Only suitable for smooth floor coverings.

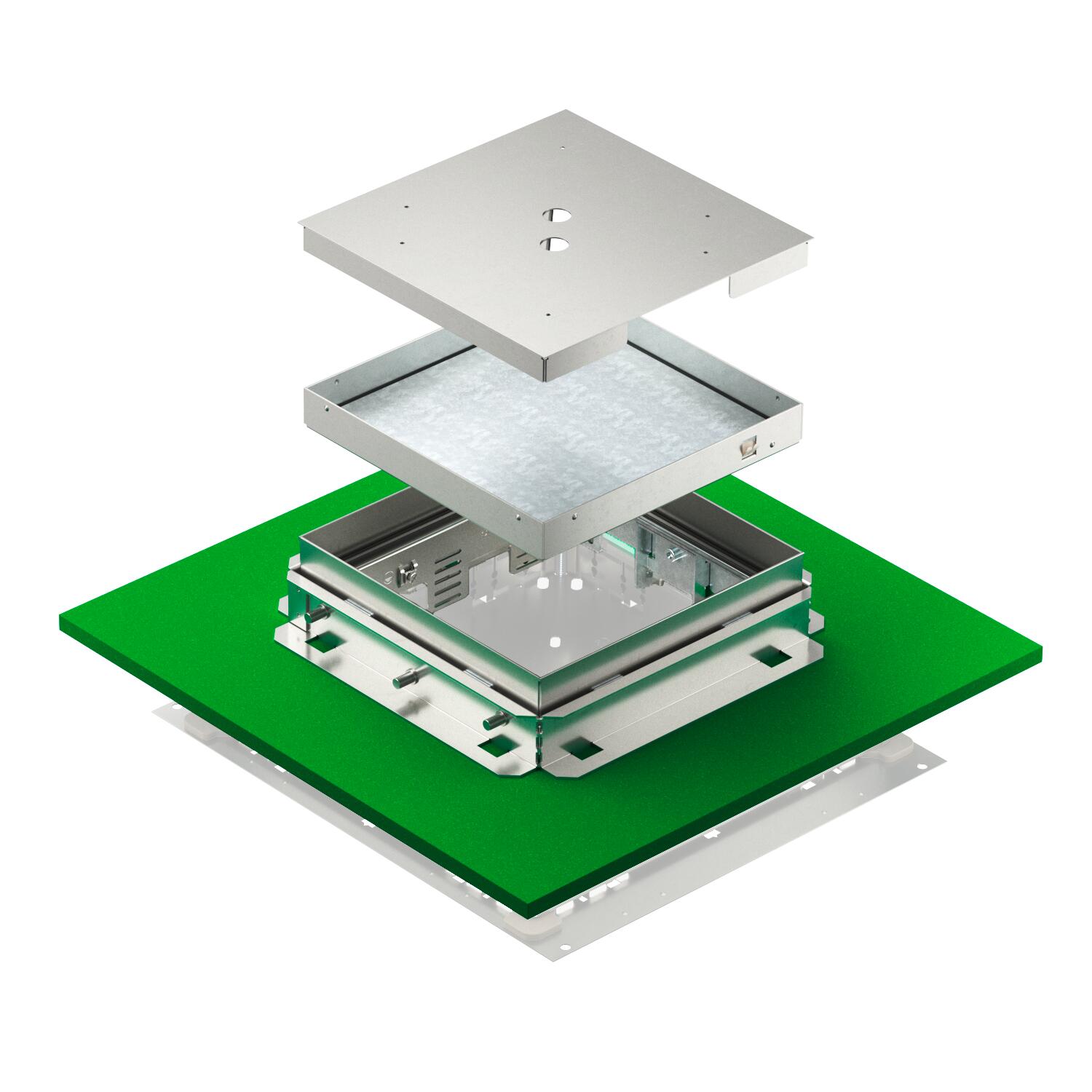

Height-adjustable cassette with blanking cover. The scope of delivery contains an aluminium screed protection cover (grindable), a suitable mounting lid to fix the cassette lined body and an ISO apron for decoupling from the underfloor connection socket.

  • Спілка електротехників, фахівців з електроники та інформаційної техніки (e.V.), Німеччина
  • Communautés Européennes, сертифікат відповідності ЄС згідно директиви ЄС
  • Ступінь захисту ІР 55
  • Packaging made entirely from recycled cardboard
  • CO₂ footprint (PCF)
Технічні дані

Технічні дані

IK-код ступеню захисту IK10
від’єднувальний так
Вертикальне навантаження, велика площа до 5000 Н
Вертикальне навантаження, невелика площа до 3000 Н
Висота 81 mm
Вуглецевий слід CO2 (GWP) від колиски до воріт 49,4163 кг CO2e / 1 Шт.
Довжина 243 mm
Дозволи VDE
Конструкція квадратний
Мін. висота монолітної підлоги 69 mm
Мін. висота підлоги 136 mm
Мін. зона згладжування 69 mm
Макс. висота монолітної підлоги 110 mm
Макс. зона згладжування 110 mm
Матеріал Нержавіюча сталь 1.4301
Номінальний розмір монтажних основ 9
Підходить для встановлення в підлогу ні
Підходить для встановлення в фальш-підлогу ні
Посилена конструкція ні
Прибирання підлоги вологий
Розмір 243x243x118
Розмір h 81 mm
Стандартний EN 50085-2-2
Ступінь захисту (IP) при використанні IP00
Ступінь захисту (IP), коли не використовується IP55
Супорт для монтажних коробок ні
Тип інсталяційної системи UT4
Тип кабельного вводу без розетки
Товщина підлогового покриття 25 mm
Установча глибина 136 mm
Ширина 243 mm
Усі типи

Усі типи

Тип Мін. висота підлоги Товщина підлогового покриття Розмір h Тип кабельного вводу Номінальний розмір монтажних основ Арт. № Кількість мін. тов. од.
TRKN 9 VS 250 136 mm 25 mm - без розетки 9 7409601
1 Штука
TRKN 9 VS 350 136 mm 25 mm 81 mm без розетки 9 7409621
1 Штука
