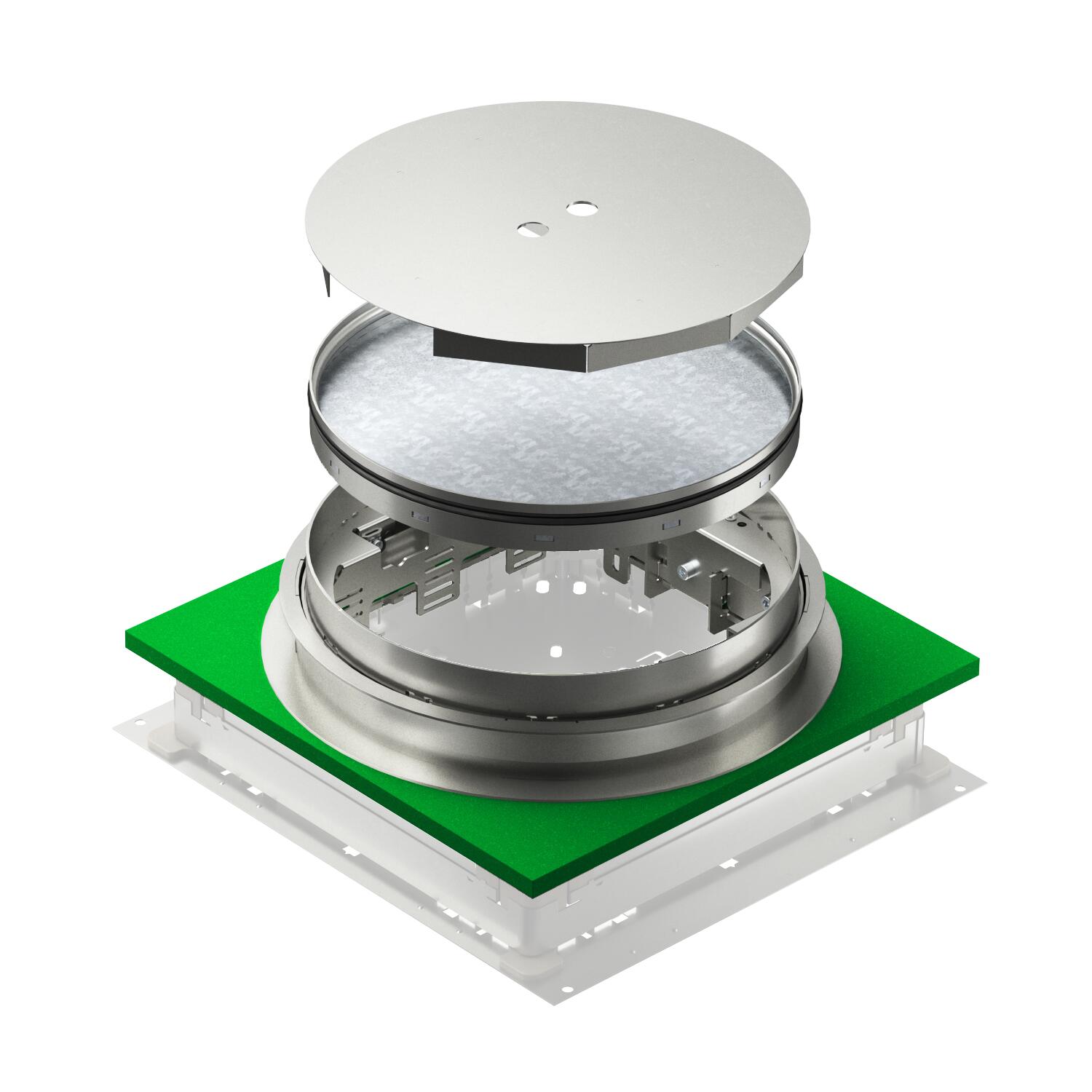

Height-adjustable, decouplable cassette for inspection opening, stainless steel
Арт. № 7409495 | EAN 4012197378325
- Опис продукту
-
Опис продуктуHeight-adjustable and decouplable round cassettes are suitable for flushfloor device installation in UGD-3 underfloor connection boxes. Depending on the design, they are suitable for dry, moist or wet-cleaned floors. The cassette rests on the fixing bracket fastened in the top frame of the box, using which the cassette can be adjusted to the top edge of the floor covering. The fixing bracket decouples the cassette from the raw ceiling. The connection socket must have an appropriate installation opening and, for this reason, needs a blanking lid with an appropriate installation opening. The cassettes are made from stainless steel or brass. All the cassettes contain a 4 mm thick sheet steel plate, for safe absorption of the traffic loads. The cassettes are available for different floor covering thicknesses of 20 and 25 mm. Only suitable for smooth floor coverings.
Nivellierbare Kassette mit Blindddeckel. Im Lieferumfang enthalten sind ein Estrichschutzdeckel aus Aluminium (überschleifbar), ein passender Montagedeckel zur Fixierung des Kassetten-Schalkörpers und eine ISO-Schürze zur Entkopplung von der Unterflur-Anschlussdose.
-
- Технічні дані
-
Технічні дані

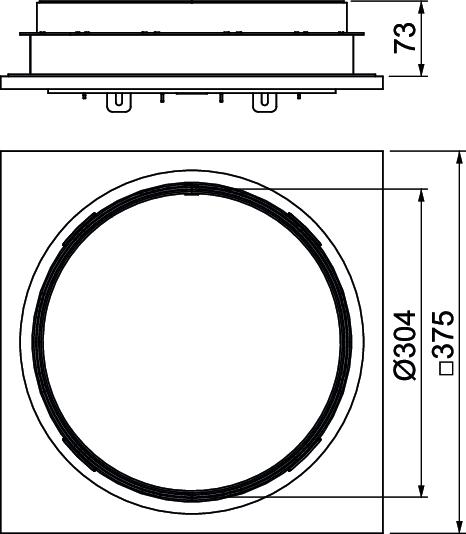

IK-код ступеню захисту IK10 від’єднувальний так Вертикальне навантаження, велика площа до 5000 Н Вертикальне навантаження, невелика площа до 3000 Н Висота 85 mm Дозволи VDE Конструкція круглий Мін. висота монолітної підлоги 73 mm Мін. висота підлоги 140 mm Мін. зона згладжування 73 mm Макс. висота монолітної підлоги 113 mm Макс. зона згладжування 113 mm Матеріал Нержавіюча сталь 1.4301 Номінальний розмір монтажних основ R9 Підходить для встановлення в підлогу ні Підходить для встановлення в фальш-підлогу ні Посилена конструкція ні Прибирання підлоги вологий Розмір Ø304x85 Стандартний EN 50085-2-2 Ступінь захисту (IP) при використанні IP00 Ступінь захисту (IP), коли не використовується IP44 Супорт для монтажних коробок ні Тип інсталяційної системи UT4 Тип кабельного вводу без розетки Товщина підлогового покриття 25 mm Установча глибина 140 mm - Усі типи
