Height-adjustable, decouplable cassette for tube body, stainless steel
Арт. № 7409625 | EAN 4012197438685
- Опис продукту
-

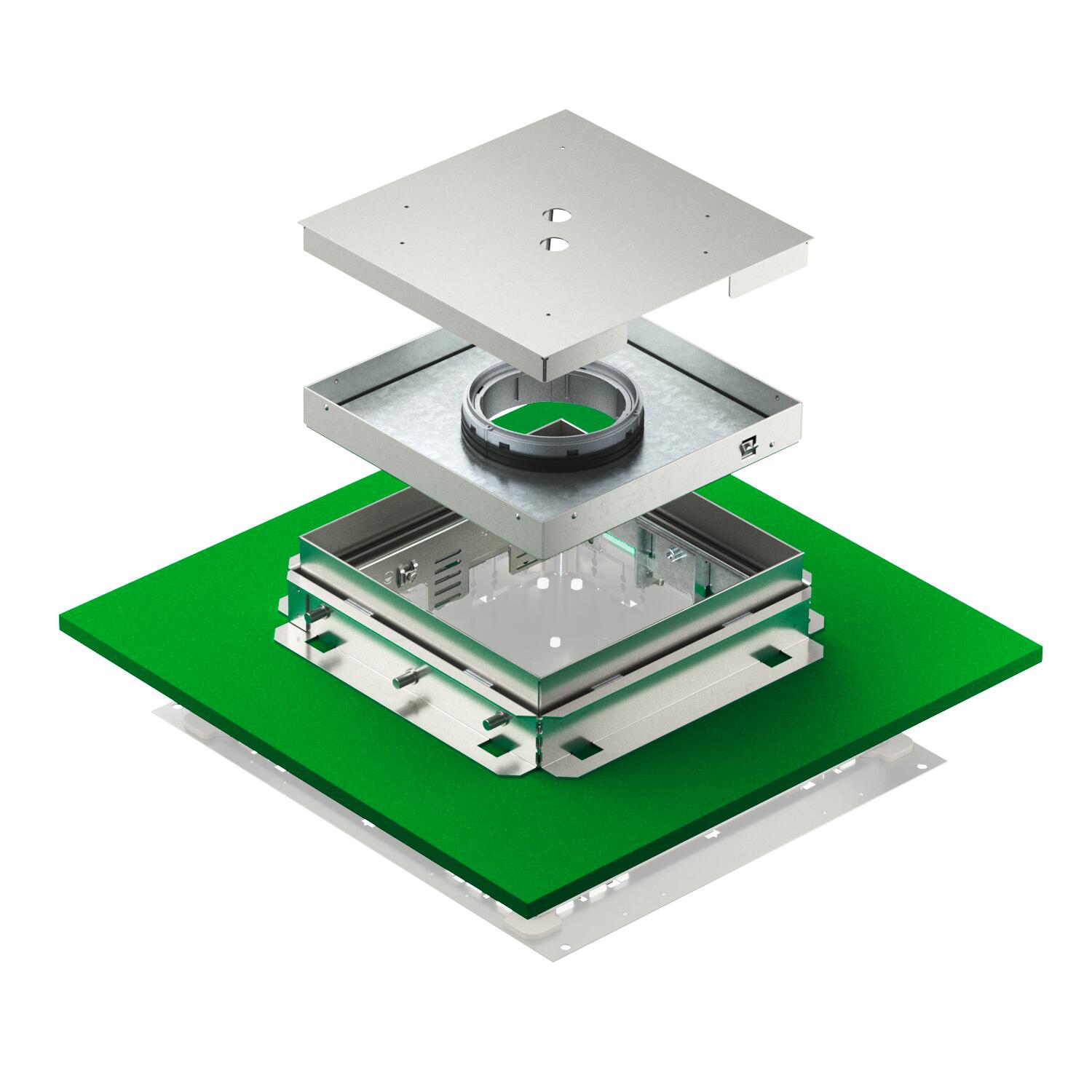

Опис продуктуHeight-adjustable and decouplable square cassette for floor-flush and seamless device installation in underfloor connection boxes UZD 350-4 (minimum installation depth 161 mm)/UGD55 350-3 (minimum installation depth 136 mm). Suitable for all cement screeds. Cassette frame with integrated lined body and height-adjustment function. The height of the cassette frame is adjusted to the top edge of the floor covering using four slots. Suitable for dry-, moist- or wet-cleaned floors. The cassette is fixed in the mounting cover by fastening brackets during screed/Terrazzo work and is decoupled in all directions in the installed state. The cassette frame is made of stainless steel with a 25 mm-deep floor covering recess in the lid.
Height-adjustable cassette with tube body. For the installation of 3 universal supports UT4 for 9 single installation devices with support ring/support clamp or 12 Modul 45® devices. The delivery includes a screed protection lid made from aluminium (can be sanded), a matching mounting lid for fixing the cassette tube body and an ISO apron for the decoupling of the underfloor connection socket. The tube body is not included in the scope of delivery.
-
- Технічні дані
-
Технічні дані

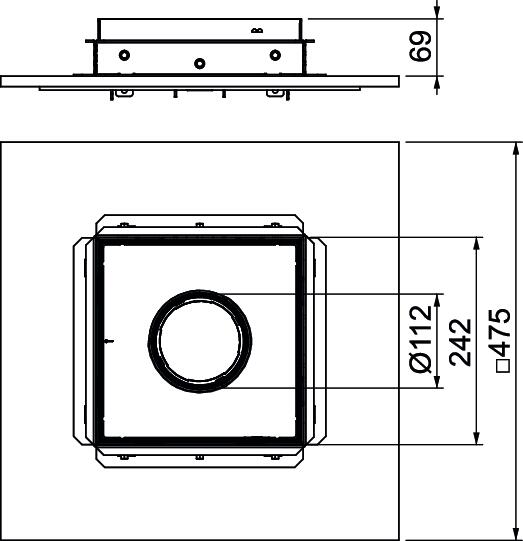

IK-код ступеню захисту IK10 від’єднувальний так Вертикальне навантаження, велика площа до 5000 Н Вертикальне навантаження, невелика площа до 3000 Н Висота 81 mm Вуглецевий слід CO2 (GWP) від колиски до воріт 51,324 кг CO2e / 1 Шт. Довжина 243 mm Дозволи VDE Кількість кабельних вводів 1 Кількість пристроїв, які можна встановити 12 Кількість універсальних супортів 3 x UT4 Конструкція квадратний Мін. висота монолітної підлоги 69 mm Мін. висота підлоги 136 mm Мін. зона згладжування 69 mm Макс. висота монолітної підлоги 110 mm Макс. зона згладжування 110 mm Матеріал Нержавіюча сталь 1.4301 Номінальний розмір монтажних основ 9 Підходить для встановлення в підлогу ні Підходить для встановлення в фальш-підлогу ні Посилена конструкція ні Прибирання підлоги вологий Розмір 243x243x118 Розмір h 81 mm Стандартний EN 50085-2-2 Ступінь захисту (IP) при використанні IP20 Ступінь захисту (IP), коли не використовується IP55 Супорт для монтажних коробок ні Тип інсталяційної системи UT4 Тип кабельного вводу Висувний тубус Товщина підлогового покриття 25 mm Установча глибина 136 mm Ширина 243 mm - Усі типи
-
Аксесуари до системи
Продукція Тип Арт. № Кількість мін. тов. од.
Кришка тубусу з ручкою, для касети з рамою та касети з регулюванням висоти
TUK2 GV 7428140 1 Штука
Розетковий супорт UT4 з рамкою для пристроїв Modul 45®, довжина 208 мм
UT4 45 4 7408727 1 Штука
Рамка супорт для встановлення мультимедійних адаптерів, довжина 208 мм
