Height-adjustable, decouplable cassette for tube body, stainless steel 140 | 25 | | R9

Height-adjustable, decouplable cassette for tube body, stainless steel

Арт. № 7409497 | EAN 4012197378387

Арт. № / Тип

Мін. висота підлоги	140 mm

Товщина підлогового покриття	25 mm

Номінальний розмір монтажних основ	R9

Опис продукту

Опис продукту

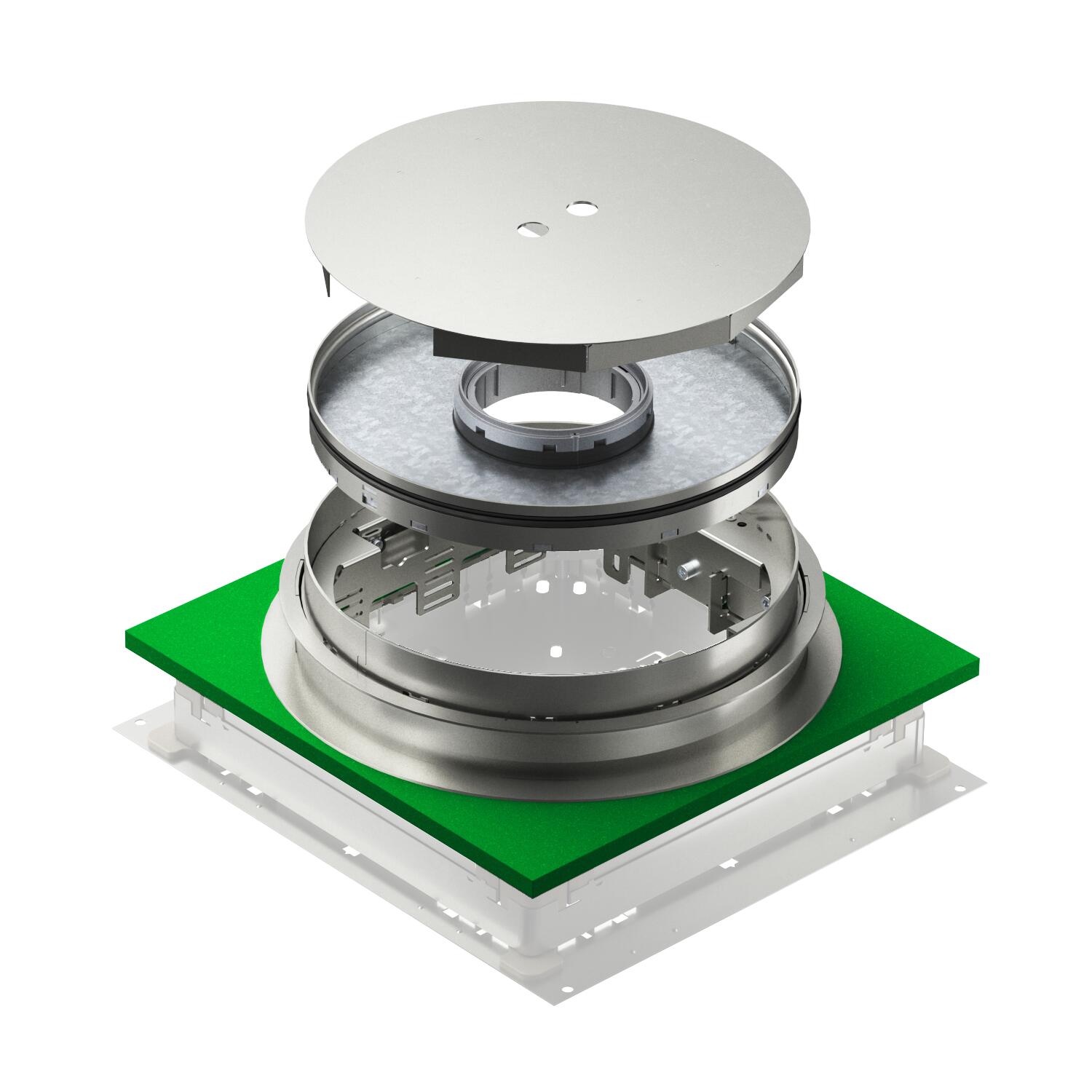

Height-adjustable and decouplable round cassettes are suitable for flushfloor device installation in UGD-3 underfloor connection boxes. Depending on the design, they are suitable for dry, moist or wet-cleaned floors. The cassette rests on the fixing bracket fastened in the top frame of the box, using which the cassette can be adjusted to the top edge of the floor covering. The fixing bracket decouples the cassette from the raw ceiling. The connection socket must have an appropriate installation opening and, for this reason, needs a blanking lid with an appropriate installation opening. The cassettes are made from stainless steel or brass. All the cassettes contain a 4 mm thick sheet steel plate, for safe absorption of the traffic loads. The cassettes are available for different floor covering thicknesses of 20 and 25 mm.

Nivellierbare Kassette mit Tubus. Für den Einbau von 3 Universalträgern UT4 für 9 Einzel-Installationsgeräte mit Tragering/Tragebügel oder 12 Modul 45®-Geräte. Im Lieferumfang enthalten sind ein Estrichschutzdeckel aus Aluminium (überschleifbar), ein passender Montagedeckel zur Fixierung des Kassetten-Schalkörpers und eine ISO-Schürze zur Entkopplung von der Unterflur-Anschlussdose.

Технічні дані

Технічні дані

IK-код ступеню захисту	IK10
від’єднувальний	так
Вертикальне навантаження, велика площа	до 5000 Н
Вертикальне навантаження, невелика площа	до 3000 Н
Висота	85 mm
Дозволи	VDE
Кількість кабельних вводів	1
Кількість пристроїв, які можна встановити	12
Кількість універсальних супортів	3 x UT4
Конструкція	круглий
Мін. висота монолітної підлоги	73 mm
Мін. висота підлоги	140 mm
Мін. зона згладжування	73 mm
Макс. висота монолітної підлоги	113 mm
Макс. зона згладжування	113 mm

Матеріал	Нержавіюча сталь 1.4301
Номінальний розмір монтажних основ	R9
Підходить для встановлення в підлогу	ні
Підходить для встановлення в фальш-підлогу	ні
Посилена конструкція	ні
Прибирання підлоги	вологий

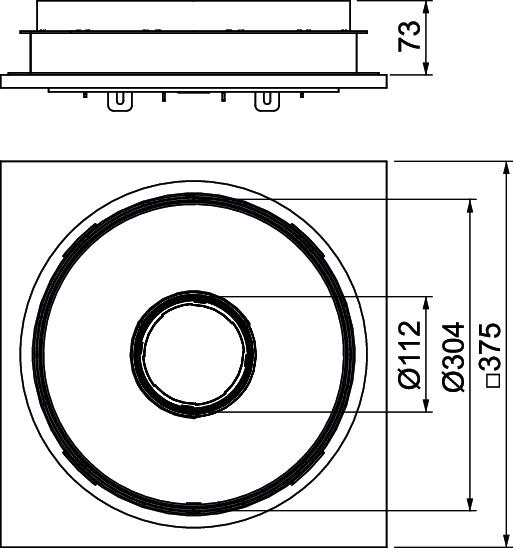

Розмір	Ø304x85
Стандартний	EN 50085-2-2
Ступінь захисту (IP) при використанні	IP20
Ступінь захисту (IP), коли не використовується	IP44
Супорт для монтажних коробок	ні
Тип інсталяційної системи	UT4
Тип кабельного вводу	Висувний тубус
Товщина підлогового покриття	25 mm
Установча глибина	140 mm

Усі типи

Усі типи

Тип	Мін. висота підлоги	Товщина підлогового покриття	Номінальний розмір монтажних основ	Арт. №	Кількість	мін. тов. од.
TRKRFN 9 VS 250	140 mm	25 mm	R9	7409497	Штука	1 Штука
TRKRFN 9 VS 350	140 mm	25 mm	R9	7409651	Штука	1 Штука

Приналежності

Аксесуари до системи

Продукція	Тип	Арт. №	Кількість	мін. тов. од.
Кришка тубусу з ручкою, для касети з рамою та касети з регулюванням висоти	TUK2 GV	7428140	Штука	1 Штука
Розетковий супорт UT4 з рамкою для пристроїв Modul 45®, довжина 208 мм	UT4 45 4	7408727	Штука	1 Штука
Рамка супорт для встановлення мультимедійних адаптерів, довжина 208 мм	MTU 3	7407840	Штука	1 Штука
