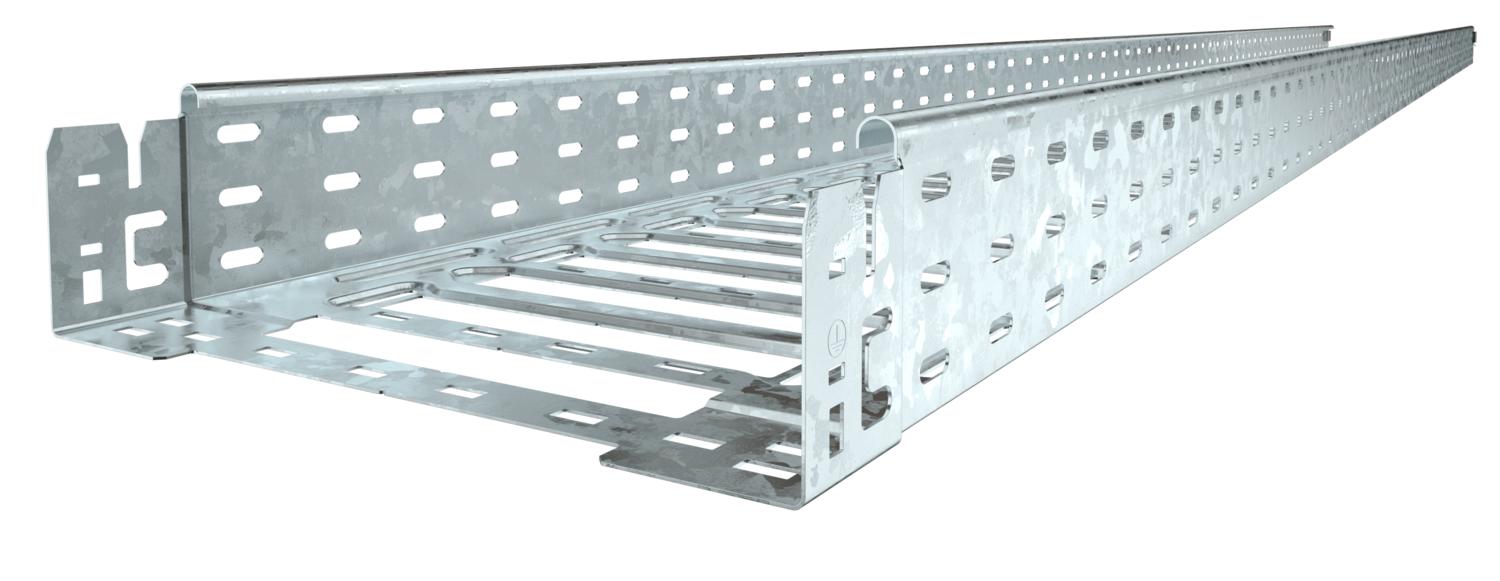

Кабельний лоток MKS-Magic® 85 FT
Арт. № 6059097 | EAN 4012195830412
- Опис продукту
-
Опис продуктуКабельний лоток із вбудованою системою швидкого кріплення. Корисна довжина кабельного лотка становить 3.000 мм.
Кабельний лоток має наскрізну бічну перфорацію 7 x 20 мм для встановлення додаткових з’єднувальних і монтажних елементів.
Ширина кабельного лотка від 200 мм з обсягом отворів 30 % використовується під спринклерне обладнання згідно з Директивою VdS 2092.
Суцільне зрівнювання потенціалів здійснюється без додаткових конструктивних елементів.
-
- Технічні дані
-
Технічні дані
Бічний отвір так З кришкою ні Затухання магнітного поля від впливу екрана без кришки 20 dB Затухання магнітного поля від впливу екрана з кришкою 50 dB Збереження функцій ні Колір ржаво-червоний Конструкція для великих відстаней ні Конструкція з’єднання вбудований з’єднувач Корисний перетин 83 cm² Корисний перетин 8300 mm² Матеріал Сталь Монтажний отвір в підлозі так Нержавіюча сталь, протравлена ні Покриття гарячецинкований Робоча довжина 3000 mm Розмір 85x100x3050 схема розташування отворів NATO ні Тип випробування на навантаження згідно з IEC 61537 Тип II Тип з’єднувача системи кабельних опор Кріплення шляхом защіпування Товщина 1 mm Розміри
Висота 85 mm Довжина 3050 mm Розмір B 100 mm Розмір L 30 mm Розмір y 62 mm Ширина 100 mm Навантаження
Відстань опору1,5 м 1,7 kN/m Відстань опору2,0 м 1,35 kN/m Відстань опору2,5 м 1 kN/m Вуглецевий слід CO2 (Product Carbon Footprint)
CO₂ Footprint (GWP) 5,3897 kg CO₂e Declared Unit (LCA) Метр Declared Unit Quantity (LCA) 1 Вуглецевий слід CO2 (GWP) від колиски до воріт 5,3897 кг CO2e / 1 Метр Дата визначення значення CO₂ 2025-05-14T00:00:00.000+0200 Технічні дані
Діаграма навантаження, кабельний лоток типу MKSM 85
- Усі типи
-
Усі типи
-
Аксесуари до системи
Продукція Тип Арт. № Кількість мін. тов. од.
Набір поздовжніх з’єднувачів Magic DD
KTSMV 810 DD 6069024 1 Штука
Кришка з поворотним фіксатором FT
DRL 100 FT 6051340 3 м
Кутова секція 45° 85 FT
RB 45 810 FT 6036230 1 Штука
Кутова секція 90° 85 FT
RB 90 810 FT 6036712 1 Штука
Вигин із регульованою планкою 85 FT
RB W 810 FT 6037220 1 Штука
Т-подібна вставка 85 FT
RAA 810 FT 6042231 1 Штука
Т-подібна секція 85 FT
RT 810 FT 6038230 1 Штука
Хрестоподібна секція 85 FT
RK 810 FT 7027431 1 Штука
Кришка з поворотним фіксатором DD
DRL 100 DD 6052703 3 м
Перегородка 85 DD
TSG 85 DD 6062331 3 м
Кутова секція 45° Magic 85 FT
RBM 45 810 FT 6041430 1 Штука
Кутова секція регулюєма Magic 85 FT
RBMV 810 FT 6040600 1 Штука - Завантаження
-
