Кабельний лоток RKS-Magic® 60 FT
Арт. № 6047612 | EAN 4012195903895
- Опис продукту
-
Опис продуктуКабельний лоток із вбудованою системою швидкого кріплення. Корисна довжина кабельного лотка становить 3.000 мм.
Бокові стінки кабельного лотка мають суцільну перфорацію 7х20 мм для встановлення додаткових з'єднувальних і монтажних деталей.
Діаметр отвору для прямого підвісу шпильки 11 мм.
Магнітне затухання від впливу екрану: без кришки 20 дБ, із кришкою - 50 дБ.
Зрівнювання потенціалів здійснюється без додаткових конструктивних елементів.
-
- Технічні дані
-
Технічні дані
Бічний отвір так З кришкою ні Затухання магнітного поля від впливу екрана без кришки 20 dB Затухання магнітного поля від впливу екрана з кришкою 50 dB Захист від пожежі Підтримка функції кабельної опорної конструкції Збереження функцій так Колір ржаво-червоний Конструкція для великих відстаней ні Конструкція з’єднання вбудований з’єднувач Корисний перетин 5800 mm² Корисний перетин 58 cm² Матеріал Сталь Монтажний отвір в підлозі так Нержавіюча сталь, протравлена ні Перфорація основи 1,00 Покриття гарячецинкований Робоча довжина 3000 mm Розмір 60x100x3050 схема розташування отворів NATO ні Тип випробування на навантаження згідно з IEC 61537 Тип II Тип з’єднувача системи кабельних опор Кріплення шляхом защіпування Товщина 0,03 in Товщина 1 mm Розміри
Висота 60 mm Висота 2 in Довжина 3050 mm Довжина 10 ft Розмір B 100 mm Розмір y 50 mm Ширина 100 mm Ширина 4 in Навантаження
Відстань опору1,0 м 1,2 kN/m Відстань опору1,5 м 0,9 kN/m Відстань опору2,0 м 0,6 kN/m Відстань опору2,5 м 0,4 kN/m Клас навантаження NEMA 8AA Вуглецевий слід CO2 (Product Carbon Footprint)
CO₂ Footprint (GWP) 4,5534 kg CO₂e Declared Unit (LCA) Метр Declared Unit Quantity (LCA) 1 Вуглецевий слід CO2 (GWP) від колиски до воріт 4,5534 кг CO2e / 1 Метр Дата визначення значення CO₂ 2025-05-14T00:00:00.000+0200 Технічні дані

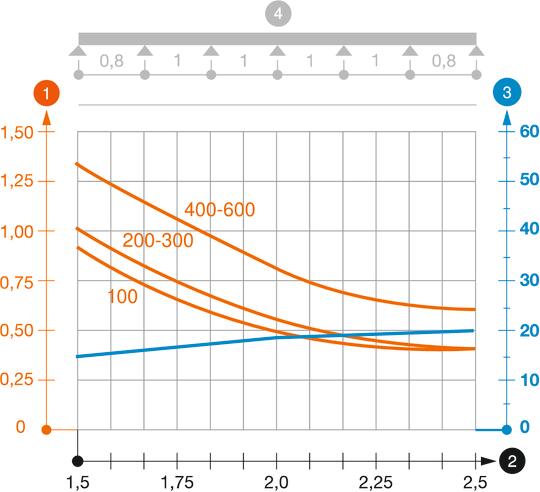

Діаграма навантаження кабельного лотка тип RKSM 60
- Усі типи
-
Усі типи
-
Аксесуари до системи
Продукція Тип Арт. № Кількість мін. тов. од.
Прямий з'єднувач лотка Magic DD
KTSMV 610 DD 6068936 1 Штука
Кришка з поворотним фіксатором FT
DRL 100 FT 6051340 3 м
Кутова секція 45° 60 FT
RB 45 610 FT 6036130 1 Штука
Кутова секція 90° 60 FT
RB 90 610 FT 6036590 1 Штука
Вигин із регульованою планкою 60 FT
RB W 610 FT 6037120 1 Штука
Т-подібне з'єднання 60 FT
RAA 610 FT 6042211 1 Штука
Т-подібна секція 60 FT
RT 610 FT 6038130 1 Штука
Хрестоподібна секція 60 FT
RK 610 FT 7027411 1 Штука
Кришка з поворотним фіксатором DD
DRL 100 DD 6052703 3 м
Перегородка 60 DD
TSG 60 DD 6062327 3 м
Кутова секція 90° Magic 60 FT
RBM 90 610 FT 6041150 1 Штука - Завантаження
-
