Кабельний лоток SKS-Magic® 60 A2
Арт. № 6059498 | EAN 4012195832799
- Опис продукту
-
Опис продуктуКабельний лоток із вбудованою системою швидкого кріплення. Корисна довжина кабельного лотка становить 3.000 мм.
Кабельний лоток має наскрізну бічну перфорацію 7 x 20 мм для встановлення додаткових з’єднувальних і монтажних елементів.
Ширина кабельного лотка від 200 мм з обсягом отворів 30 % використовується під спринклерне обладнання згідно з Директивою VdS 2092.
Суцільне зрівнювання потенціалів здійснюється без додаткових конструктивних елементів.
-
- Технічні дані
-
Технічні дані
Бічний отвір так Використовувуйте систему спринклерів так З кришкою ні Затухання магнітного поля від впливу екрана без кришки 20 dB Затухання магнітного поля від впливу екрана з кришкою 50 dB Збереження функцій ні Колір нержавіюча сталь Конструкція для великих відстаней ні Конструкція з’єднання вбудований з’єднувач Корисний перетин 23800 mm² Корисний перетин 238 cm² Матеріал Нержавіюча сталь 1.4301 Монтажний отвір в підлозі так Нержавіюча сталь, протравлена ні Покриття чистий, додатково оброблений Розмір 60x400x3050 схема розташування отворів NATO ні Тип випробування на навантаження згідно з IEC 61537 Тип II Тип з’єднувача системи кабельних опор Кріплення шляхом защіпування Товщина 1,5 mm Розміри
Висота 60 mm Довжина 3050 mm Розмір B 400 mm Розмір L 280 mm Розмір x 296 mm Розмір y 362 mm Ширина 400 mm Навантаження
Відстань опору1,5 м 2,7 kN/m Відстань опору2,0 м 2,1 kN/m Відстань опору2,5 м 1,47 kN/m Відстань опору3,0 м 0,8 kN/m Вуглецевий слід CO2 (Product Carbon Footprint)
CO₂ Footprint (GWP) 31,2823 kg CO₂e Declared Unit (LCA) Метр Declared Unit Quantity (LCA) 1 Вуглецевий слід CO2 (GWP) від колиски до воріт 31,2823 кг CO2e / 1 Метр Дата визначення значення CO₂ 2025-05-14T00:00:00.000+0200 Технічні дані
Діаграма навантаження кабельного лотка, тип SKSM 60
- Усі типи
-
Усі типи
-
Аксесуари до системи
Продукція Тип Арт. № Кількість мін. тов. од.
Кут 90° 60 A2
RB 90 640 A2 6036628 1 Штука
Вигин із регульованою планкою 60 A2
RB W 640 A2 6037158 1 Штука

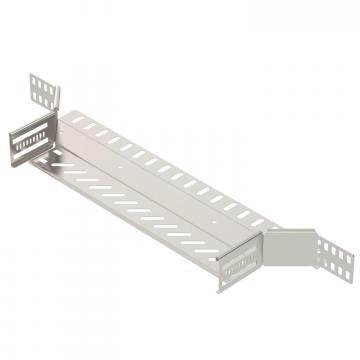

Т-подібне з'єднання 60 A2
RAA 640 A2 6042319 1 Штука
T-подібна секція 60 A2
RT 640 A2 6038166 1 Штука
Хрестовина 60 A2
RK 640 A2 7027507 1 Штука
Кришка з поворотним фіксатором А2
DRL 400 A2 6052932 3 м
Перегородка 60 A2
TSG 60 A2 6062084 3 м
Кутова секція регулюєма Magic 60 A2
RBMV 640 A2 6040528 1 Штука - Завантаження
-
