Кабельростр LCIS 60, 3 м, C30 FS
Арт. № 6209616 | EAN 4012196487608
- Опис продукту
-
Опис продуктуКабельростр із висотою борта 60 мм, приварені перекладини з профілю С30, відкриті догори. Закручена, перфорована бічна поперечина для укріплення та захисту ребра. Закріплення на кронштейні відбувається за допомогою затискачів типу LKS 40. Розмір шліца перекладини становить 16,5 мм, підходить скоба типу BS-H....
Затухання магнітного поля від впливу екрана без кришки 10 дБ, із кришкою – 15 дБ.
-
- Технічні дані
-
Технічні дані
Бічний отвір так Відстань між рейками 300 mm Відстань опору1,5 м 3,3 kN/m Відстань опору2,0 м 2 kN/m Відстань опору2,5 м 1,3 kN/m Відстань опору3,0 м 1 kN/m Відстань опору3,5 м 0,78 kN/m Відстань опору4,0 м 0,4 kN/m Відстань опору4,5 м 0,3 kN/m Відстань опору5,0 м 0,2 kN/m Висота 60 mm Вуглецевий слід CO2 (GWP) від колиски до воріт 8,141 кг CO2e / 1 Метр Довжина 3000 mm Збереження функцій ні Колір ржаво-червоний Конструкція для великих відстаней ні Конструкція з боковим профілем плаский профіль Конструкція рам Перфорований профіль Корисний перетин 200 cm² Корисний перетин 20000 mm² Кріплення перекладини зварений Матеріал Сталь Нержавіюча сталь, протравлена ні Покриття оцинковано методом Сендзиміра Розмір 60x500x3000 Розмір B 500 mm Розмір паза рами 17,00 Товщина перекладинки 1,5 mm Ширина 500 mm Технічні дані
Діаграма навантаження, кабельростр типу LCIS 60
-
Допустиме навантаження кабельних лотків/кабелепроводів у кН/м без врахування тимчасового навантаження
-
Розмір підтримки у мм
-
Кут поперечини в мм при дозволених значеннях кН/м
-
Схема навантаження при випробуванні
-
Крива навантаження на кабельний лоток/кабельростр шириною в мм
-
Крива прогинання бокової стінки на кожну відстань між опорами
-
- Усі типи
-
Аксесуари до системи
Продукція Тип Арт. № Кількість мін. тов. од.
Кришка з поворотним фікстаором FS
DRL 500 FS 6052509 3 м
Поздовжній з’єднувач FS
LVG 60 FS 6208840 10 Штука
Кутова секція FS
LWVG 60 FS 6208895 10 Штука
Шарнірний з’єднувач FS
LGVG 60 FS 6208941 10 Штука
Pоз’єднувач FS
LMFV 650 FS 6225716 1 Штука

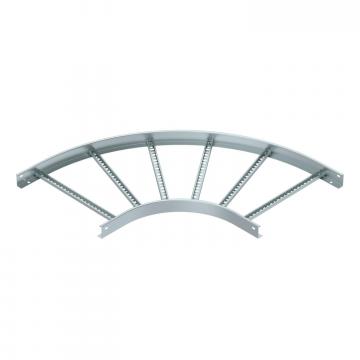

Горизонтальна кутова секція 90° 60 FS
LB 90 650 R3 FS 6225048 1 Штука
Т-подібна секція 60 FS
LT 650 R3 FS 6225216 1 Штука
Т-подібне з'єднання 60 FS
LAA 650 R3 FS 6225856 1 Штука
Елемент шарнірного вигину 60 FS
LGBE 650 FS 6225456 1 Штука
Захисний ковпачок 60
SKH 60 OR 6222537 40 пара
Тримач для відгалужень кабельростру 60 мм, FS
LAS 60 FS 6221351 10 Штука
Перегородка 45 FS
TSG 45 FS 6062033 3 м
Кутова вставка FS
LEB 25 FS 6221203 1 Штука
Кутова вставка FS
LEB 50 FS 6221246 1 Штука
Пластина на дно кабельростру FS
ELB-L 50 FS 6103316 3 м - Завантаження
-
