Кабельростр LCIS 60, 3 м, C30 FT 3000 | 500 | 1,5 | ні
morepic-1 morepic-2 morepic-3 video-1

Кабельростр LCIS 60, 3 м, C30 FT

Арт. № 6209727 | EAN 4012196431762

3000 mm
1,5 mm
ні
Опис продукту
Опис продукту

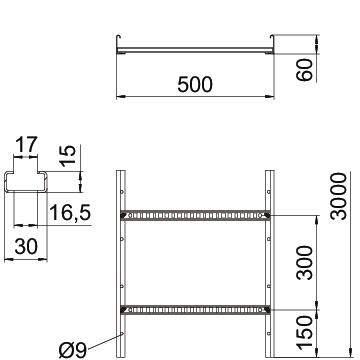

Кабельростр із висотою борта 60 мм, приварені перекладини з профілю С30, відкриті догори. Закручена, перфорована бічна поперечина для укріплення та захисту ребра. Закріплення на кронштейні відбувається за допомогою затискачів типу LKS 40. Розмір шліца перекладини становить 16,5 мм, підходить скоба типу BS-H....
Затухання магнітного поля від впливу екрана без кришки 10 дБ, із кришкою – 15 дБ.
  • Communautés Européennes, сертифікат відповідності ЄС згідно директиви ЄС
  • Декларація про відповідність UKCA
  • Кабельростр, висота сторони 60 мм
  • Экологическая декларация (EPD)
  • Углеродный след (PCF)
Технічні дані

Технічні дані

Бічний отвір так
Відстань між рейками 300 mm
Відстань опору1,5 м 3,3 kN/m
Відстань опору2,0 м 2 kN/m
Відстань опору2,5 м 1,3 kN/m
Відстань опору3,0 м 1 kN/m
Відстань опору3,5 м 0,78 kN/m
Відстань опору4,0 м 0,4 kN/m
Відстань опору4,5 м 0,3 kN/m
Відстань опору5,0 м 0,2 kN/m
Висота 60 mm
Вуглецевий слід CO2 (GWP) від колиски до воріт 8,0247 кг CO2e / 1 Метр
Довжина 3000 mm
Збереження функцій ні
Колір ржаво-червоний
Конструкція для великих відстаней ні
Конструкція з боковим профілем плаский профіль
Конструкція рам Перфорований профіль
Корисний перетин 20000 mm²
Корисний перетин 200 cm²
Кріплення перекладини зварений
Матеріал Сталь
Нержавіюча сталь, протравлена ні
Покриття гарячецинкований
Розмір 60x500x3000
Розмір B 500 mm
Розмір паза рами 17,00
Товщина перекладинки 1,5 mm
Ширина 500 mm

Технічні дані

Діаграма навантаження, кабельростр типу LCIS 60

Діаграма навантаження, кабельростр типу LCIS 60
  • Допустиме навантаження кабельних лотків/кабелепроводів у кН/м без врахування тимчасового навантаження Допустиме навантаження кабельних лотків/кабелепроводів у кН/м без врахування тимчасового навантаження
  • Розмір підтримки у мм Розмір підтримки у мм
  • Кут поперечини в мм при дозволених значеннях кН/м Кут поперечини в мм при дозволених значеннях кН/м
  • Схема навантаження при випробуванні Схема навантаження при випробуванні
  • Крива навантаження на кабельний лоток/кабельростр шириною в мм Крива навантаження на кабельний лоток/кабельростр шириною в мм
  • Крива прогинання бокової стінки на кожну відстань між опорами Крива прогинання бокової стінки на кожну відстань між опорами
Усі типи

Усі типи

Тип Довжина Ширина Товщина перекладинки Збереження функцій Арт. № Кількість мін. тов. од.
LCIS 620 3 FT 3000 mm 200 mm 1,5 mm ні 6209721
3 м
LCIS 630 3 FT 3000 mm 300 mm 1,5 mm ні 6209723
3 м
LCIS 640 3 FT 3000 mm 400 mm 1,5 mm ні 6209725
3 м
LCIS 650 3 FT 3000 mm 500 mm 1,5 mm ні 6209727
3 м
LCIS 660 3 FT 3000 mm 600 mm 1,5 mm ні 6209729
3 м
Приналежності

Аксесуари до системи

Продукція Тип Арт. № Кількість мін. тов. од.
Кришка з поворотним фіксатором FT Кришка з поворотним фіксатором FT DRL 500 FT 6051448
3 м
Поздовжній з’єднувач FT Поздовжній з’єднувач FT LVG 60 FT 6208843
10 Штука
Шарнірний з’єднувач FT Шарнірний з’єднувач FT LGVG 60 FT 6208944
10 Штука
Багатофункціональний з’єднувач FT Багатофункціональний з’єднувач FT LMFV 650 FT 6225736
1 Штука
Кутова секція горизонтальна 90° 60 FT Кутова секція горизонтальна 90° 60 FT LB 90 650 R3 FT 6225068
1 Штука
Т-подібна секція 60 FT Т-подібна секція 60 FT LT 650 R3 FT 6225236
1 Штука
Елемент будівельного відводу 60 FT Елемент будівельного відводу 60 FT LAA 650 R3 FT 6225876
1 Штука
Елемент шарнірного вигину 60 FT Елемент шарнірного вигину 60 FT LGBE 650 FT 6225476
1 Штука
Захисний ковпачок 60 Захисний ковпачок 60 SKH 60 OR 6222537
40 пара
Накладний кут Накладний кут LAW FT 6221513
10 Штука
З’єднувальна деталь FT З’єднувальна деталь FT LAS 60 FT 6221378
10 Штука
Перегородка 45 DD Перегородка 45 DD TSG 45 DD 6062321
3 м
Косинець DD Косинець DD LEB 25 DD 6221216
1 Штука
Косинець DD Косинець DD LEB 50 DD 6221259
1 Штука
Накладний лист Накладний лист LALB 50 FT 6221882
1 Штука
Пластина виводу кабелю кабельростру FT Пластина виводу кабелю кабельростру FT LAB 50 FT 6220460
1 Штука
Донна вставка DD Донна вставка DD ELB-L 50 DD 6103364
3 м
