Кабельростр LCIS 60, 6 м, C30 A2
Арт. № 6207254 | EAN 4012196431694
- Опис продукту
-
Опис продуктуКабельростр із висотою борта 60 мм, приварені перекладини з профілю С30, відкриті догори. Закручена, перфорована бічна поперечина для укріплення та захисту ребра. Закріплення на кронштейні відбувається за допомогою затискачів типу LKS 40. Розмір шліца перекладини становить 16,5 мм, підходить скоба типу 2056.
Затухання магнітного поля від впливу екрана без кришки 10 дБ, із кришкою – 15 дБ.
-
- Технічні дані
-
Технічні дані
Бічний отвір так Відстань між рейками 300 mm Відстань опору1,5 м 3,3 kN/m Відстань опору2,0 м 2 kN/m Відстань опору2,5 м 1,3 kN/m Відстань опору3,0 м 1 kN/m Відстань опору3,5 м 0,78 kN/m Відстань опору4,0 м 0,4 kN/m Відстань опору4,5 м 0,3 kN/m Відстань опору5,0 м 0,2 kN/m Висота 60 mm Вуглецевий слід CO2 (GWP) від колиски до воріт 14,7094 кг CO2e / 1 Метр Довжина 6000 mm Збереження функцій ні Колір нержавіюча сталь Конструкція для великих відстаней ні Конструкція з боковим профілем плаский профіль Конструкція рам Перфорований профіль Корисний перетин 12000 mm² Корисний перетин 120 cm² Кріплення перекладини зварений Матеріал Нержавіюча сталь 1.4301 Нержавіюча сталь, протравлена так Покриття чистий, додатково оброблений Розмір 60x300x6000 Розмір B 300 mm Розмір паза рами 16,50 Товщина перекладинки 1,5 mm Ширина 300 mm Технічні дані
Діаграма навантаження, кабельростр типу LCIS 60
-
Допустиме навантаження кабельних лотків/кабелепроводів у кН/м без врахування тимчасового навантаження
-
Розмір підтримки у мм
-
Кут поперечини в мм при дозволених значеннях кН/м
-
Схема навантаження при випробуванні
-
Крива навантаження на кабельний лоток/кабельростр шириною в мм
-
Крива прогинання бокової стінки на кожну відстань між опорами
-
- Усі типи
-
Аксесуари до системи
Продукція Тип Арт. № Кількість мін. тов. од.
Кришка, неперфорована A2
DRLU 200 A2 6052831 3 м
Поздовжній з’єднувач A2
LVG 60 A2 6208846 10 Штука
Кутовий з’єднувач A2
LWVG 60 A2 6208898 10 Штука
Шарнірний з’єднувач A2
LGVG 60 A2 6208947 10 Штука
Поворот 90° 60 A2
LB 90 630 R3 A2 6225084 1 Штука

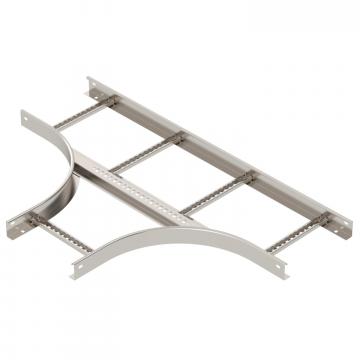

T-подібна секція 60 A2
LT 630 R3 A2 6225252 1 Штука
Елемент шарнірного вигину 60 А2
LGBE 630 A2 6225462 1 Штука
Захисний ковпачок 60
SKH 60 OR 6222537 40 пара
З’єднувальна деталь А2
LAS 60 A2 6221386 10 Штука
Перегородка 45 A2
TSG 45 A2 6062025 3 м - Завантаження
-
Технічний паспорт LCIS 630 6 A2 / 6207254 , 0.35MB , pdfДекларація відповідності ЄС LCIS 630 6 A2 / 6207254 , 0.10MB , pdfДекларація відповідності UK LCIS 630 6 A2 / 6207254 , 0.09MB , pdfREACH Декларація про відповідність LCIS 630 6 A2 / 6207254 , 0.27MB , pdfRoHS Декларація про відповідність LCIS 630 6 A2 / 6207254 , 0.28MB , pdfДекларація про екологічність продукції (EPD) LCIS 630 6 A2 / 6207254 , 1.48MB , pdfПосібник із монтажу Посібник із монтажу , 6.45MB , pdfПосібник із монтажу Посібник із монтажу , 2.65MB , pdf
