Кабельростр LCIS 60, 6 м, C30 FS
Арт. № 6209630 | EAN 4012196432035
- Опис продукту
-

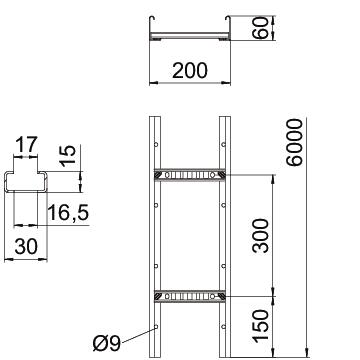

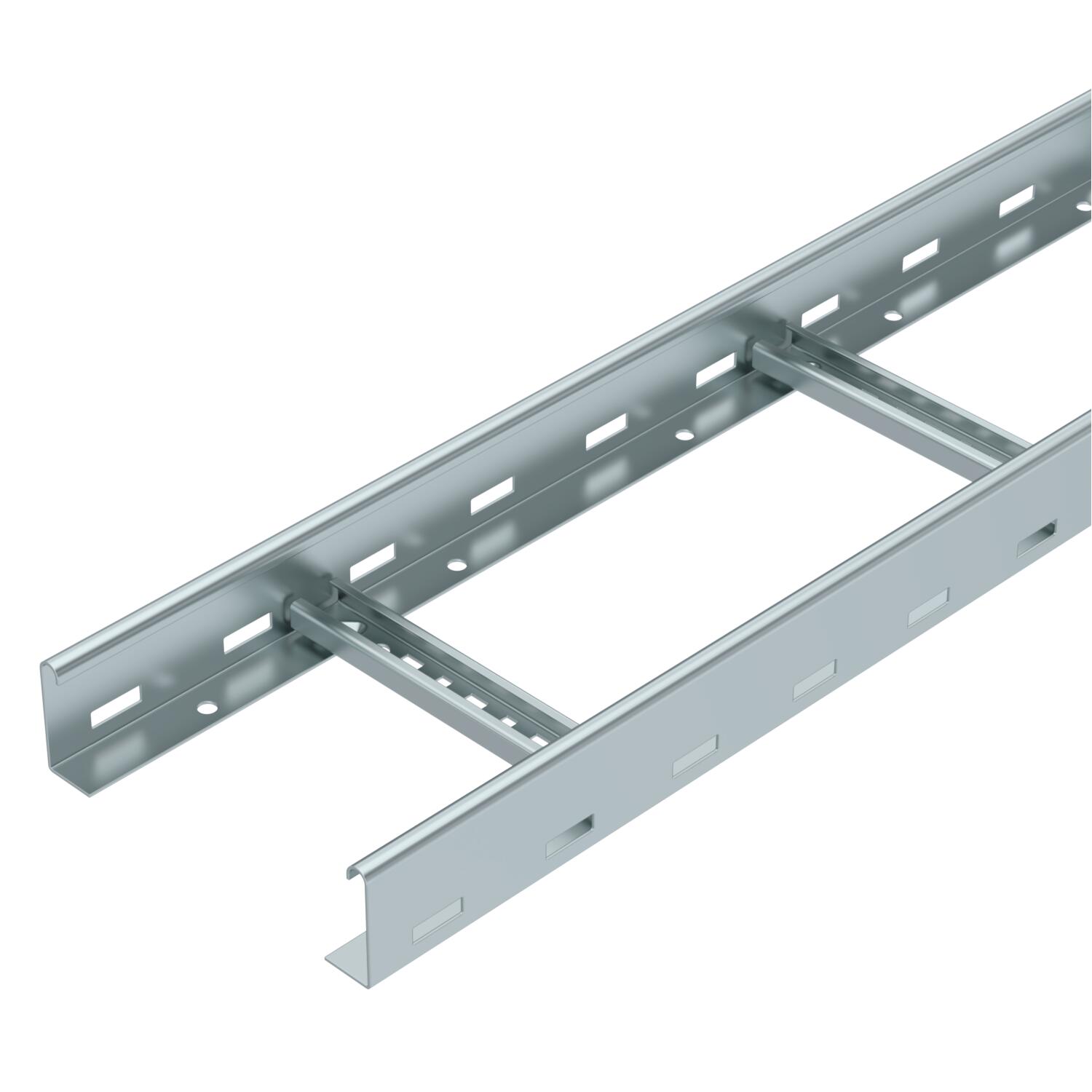

Опис продуктуКабельростр із висотою борта 60 мм, приварені перекладини з профілю С30, відкриті догори. Закручена, перфорована бічна поперечина для укріплення та захисту ребра. Закріплення на кронштейні відбувається за допомогою затискачів типу LKS 40. Розмір шліца перекладини становить 16,5 мм, підходить скоба типу 2056.
Затухання магнітного поля від впливу екрана без кришки 10 дБ, із кришкою – 15 дБ.
-
- Технічні дані
-
Технічні дані
Бічний отвір так Відстань між рейками 300 mm Збереження функцій ні Колір ржаво-червоний Конструкція для великих відстаней ні Конструкція з боковим профілем плаский профіль Конструкція рам Перфорований профіль Корисний перетин 80 cm² Корисний перетин 8000 mm² Кріплення перекладини зварений Матеріал Сталь Нержавіюча сталь, протравлена ні Покриття оцинковано методом Сендзиміра Розмір 60x200x6000 Товщина перекладинки 1,5 mm Розміри
Висота 60 mm Довжина 6000 mm Розмір B 200 mm Розмір паза рами 17,00 Ширина 200 mm Навантаження
Відстань опору1,5 м 3,3 kN/m Відстань опору2,0 м 2 kN/m Відстань опору2,5 м 1,3 kN/m Відстань опору3,0 м 1 kN/m Відстань опору3,5 м 0,78 kN/m Відстань опору4,0 м 0,4 kN/m Відстань опору4,5 м 0,3 kN/m Відстань опору5,0 м 0,2 kN/m Вуглецевий слід CO2 (Product Carbon Footprint)
CO₂ Footprint (GWP) 6,3841 kg CO₂e Declared Unit (LCA) Метр Declared Unit Quantity (LCA) 1 Вуглецевий слід CO2 (GWP) від колиски до воріт 6,3841 кг CO2e / 1 Метр Дата визначення значення CO₂ 2025-05-14T00:00:00.000+0200 Технічні дані
Діаграма навантаження, кабельростр типу LCIS 60
- Усі типи
-
Аксесуари до системи
Продукція Тип Арт. № Кількість мін. тов. од.
Кришка з поворотним фікстаором FS
DRL 200 FS 6052207 3 м
Поздовжній з’єднувач FS
LVG 60 FS 6208840 10 Штука
Кутова секція FS
LWVG 60 FS 6208895 10 Штука
Шарнірний з’єднувач FS
LGVG 60 FS 6208941 10 Штука

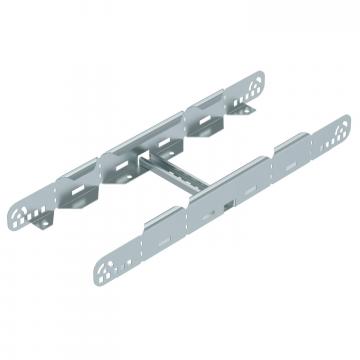

Pоз’єднувач FS
LMFV 620 FS 6225710 1 Штука
Горизонтальна кутова секція 90° 60 FS
LB 90 620 R3 FS 6225042 1 Штука
Т-подібна секція 60 FS
LT 620 R3 FS 6225210 1 Штука
Т-подібне з'єднання 60 FS
LAA 620 R3 FS 6225850 1 Штука
Елемент шарнірного вигину 60 FS
LGBE 620 FS 6225450 1 Штука
Захисний ковпачок 60
SKH 60 OR 6222537 40 пара
Тримач для відгалужень кабельростру 60 мм, FS
LAS 60 FS 6221351 10 Штука
Перегородка 45 FS
TSG 45 FS 6062033 3 м
Кутова вставка FS
LEB 25 FS 6221203 1 Штука
Кутова вставка FS
LEB 50 FS 6221246 1 Штука
Пластина на дно кабельростру FS
ELB-L 20 FS 6103235 3 м - Завантаження
-
