Кабельростр LG 110, 6 м, VS FS
Арт. № 6216454 | EAN 4012195065340
- Опис продукту
-
Опис продуктуКабельростр у висоті стінки 110 мм з перекладинками з отворами та з перекладинками С-профілю, які зафіксовані заклепками нагору.
Затухання магнітного поля від впливу екрана без кришки 10 дБ, із кришкою – 15 дБ.
Кабельростр постачається в зібраному вигляді.
Підходящу затискну скобу типу 2056 ви знайдете в розділі систем кабельних драбин.
-
- Технічні дані
-
Технічні дані
Бічний отвір так Відстань між рейками 300 mm Габаритний розмір 110x600x6000 Збереження функцій ні Колір ржаво-червоний Конструкція для великих відстаней ні Конструкція з боковим профілем плаский профіль Конструкція рам Перфорований профіль Корисний перетин 568 cm² Корисний перетин 56800 mm² Кріплення перекладини із глухою заклепкою Матеріал Сталь Нержавіюча сталь, протравлена ні Покриття оцинковано методом Сендзиміра Розмір 110x600x6000 Товщина перекладинки 1,5 mm Розміри
Висота 110 mm Довжина 6000 mm Розмір B 600 mm Розмір паза рами 16,50 Ширина 600 mm Навантаження
Відстань опору2,0 м 3,1 kN/m Відстань опору2,5 м 2 kN/m Відстань опору3,0 м 1,4 kN/m Відстань опору3,5 м 0,9 kN/m Відстань опору4,0 м 0,65 kN/m Відстань опору4,5 м 0,55 kN/m Відстань опору5,0 м 0,5 kN/m Відстань опору6,0 м 0,15 kN/m Вуглецевий слід CO2 (Product Carbon Footprint)
CO₂ Footprint (GWP) 11,2828 kg CO₂e Declared Unit (LCA) Метр Declared Unit Quantity (LCA) 1 Вуглецевий слід CO2 (GWP) від колиски до воріт 11,2828 кг CO2e / 1 Метр Дата визначення значення CO₂ 2025-05-14T00:00:00.000+0200 Технічні дані
Діаграма навантаження, кабельростр типу LG 110 VS
- Усі типи
-
Усі типи
-
Аксесуари до системи
Продукція Тип Арт. № Кількість мін. тов. од.
Кришка з поворотним фікстаором FS
DRL 600 FS 6052606 3 м
Поздовжній з’єднувач FS
LVG 110 FS 6216545 10 Штука
Кутовий з’єднувач FS
LWVG 110 FS 6216587 10 Штука
Шарнірний з’єднувач FS
LGVG 110 FS 6216650 10 Штука
Багатофункціональний з’єднувач FS
LMFV 1160 FS 6225758 1 Штука

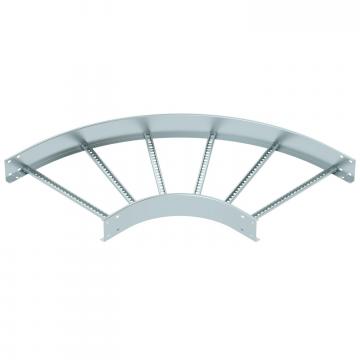

Поворот 90° 110 FS
LB 90 1160 R3 FS 6225130 1 Штука

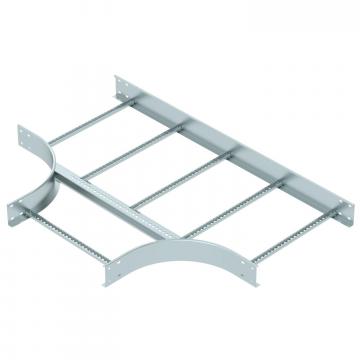

Т-подібна секція 110 FS
LT 1160 R3 FS 6225298 1 Штука

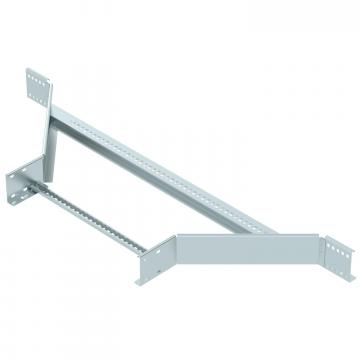

Т-подібна вставка 110 FS
LAA 1160 R3 FS 6225918 1 Штука
Елемент шарнірного вигину 110 FS
LGBE 1160 FS 6225498 1 Штука
Захист краю
SKH 110 OR 6222553 20 пара
З’єднувальна деталь FS
LAS 110 FS 6221416 10 Штука
Перегородка 85 FS
TSG 85 FS 6062114 3 м
Кутова вставка FS
LEB 25 FS 6221203 1 Штука
Кутова вставка FS
LEB 50 FS 6221246 1 Штука
Пластина на дно кабельростру FS
ELB-L 60 FS 6103332 3 м - Завантаження
-
