Касетна рамка RKSN з регулюванням висоти встановлення, кабельний ввід в кришці , латунь 105 | 150 | 20 | 105 | поворотна розетка | 9

Касетна рамка RKSN з регулюванням висоти встановлення, кабельний ввід в кришці , латунь

Арт. № 7409212 | EAN 4012195867173

Арт. № / Тип

Мін. висота підлоги

Макс. висота підлоги

Товщина підлогового покриття

Розмір h

Тип кабельного вводу	поворотна розетка

Номінальний розмір монтажних основ	9

Опис продукту

Опис продукту

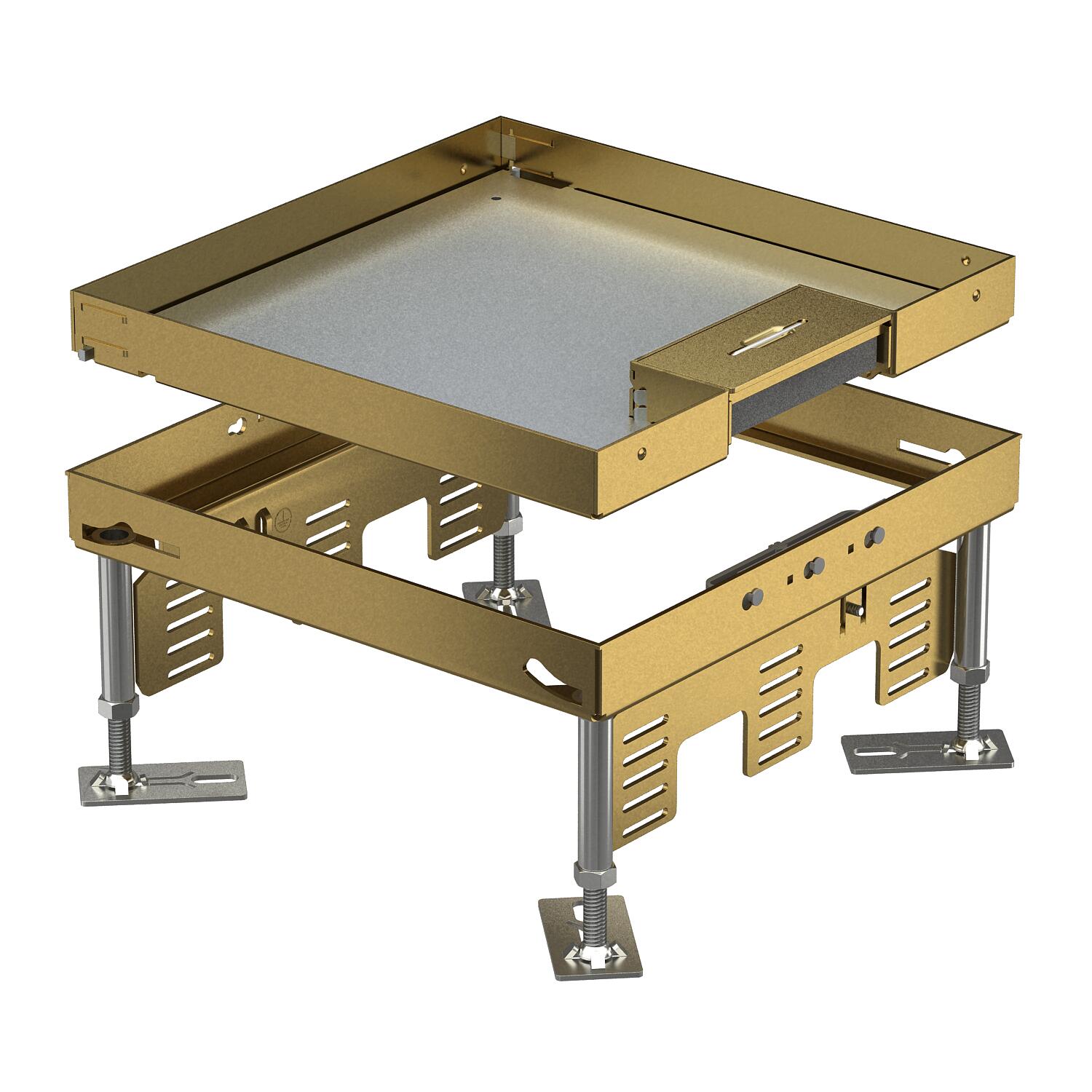

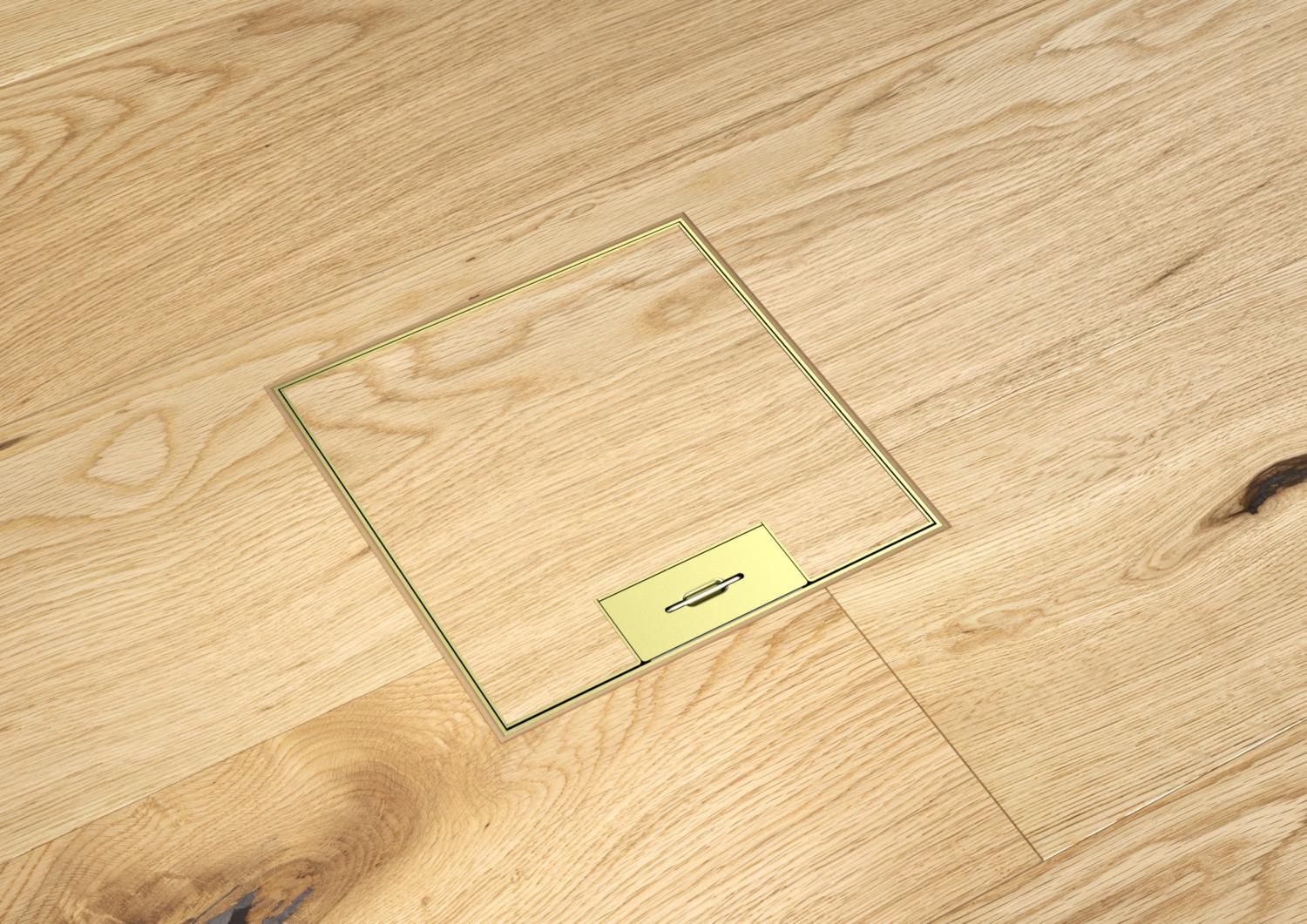

Регульована по висоті касетна рамка номінального розміру 9 з кабельним вводом для встановлення пристроїв у підлогах з сухим прибиранням в приміщенні.
Для встановлення 3 універсальних опор UT4 на 9 індивідуальних монтажних блоків з опорним кільцем/кронштейном або 12 блоків Modul 45®.
Height-adjustable square cassette, 3-compartment, with cord outlet of nominal size 9 for the installation of accessories. Suitable for the use in trunking systems, raised and cavity floors in dry- and wet-cleaned floors in indoor areas. Three cover plates APMT5 can be installed. Suitable only for smooth floor coverings.

Технічні дані

Технічні дані

IK-код ступеню захисту	IK10
від’єднувальний	ні
Вертикальне навантаження, велика площа	до 5000 Н
Вертикальне навантаження, невелика площа	до 3000 Н
Вуглецевий слід CO2 (GWP) від колиски до воріт	14,0497 кг CO2e / 1 Шт.
Довжина, монтажний розмір	244 mm
Дозволи	VDE
Кількість кабельних вводів	1
Кількість монтажних коробок	3
Кількість пристроїв, які можна встановити	12
Конструкція	квадратний
Мін. висота підлоги	105 mm
Мін. зона згладжування	105 mm
Макс. висота підлоги	150 mm
Макс. зона згладжування	150 mm
Матеріал	Латунь

Номінальний розмір	350 mm
Номінальний розмір монтажних основ	9
Підходить для встановлення в підлогу	так
Підходить для встановлення в фальш-підлогу	так
Посилена конструкція	ні
Прибирання підлоги	сухий

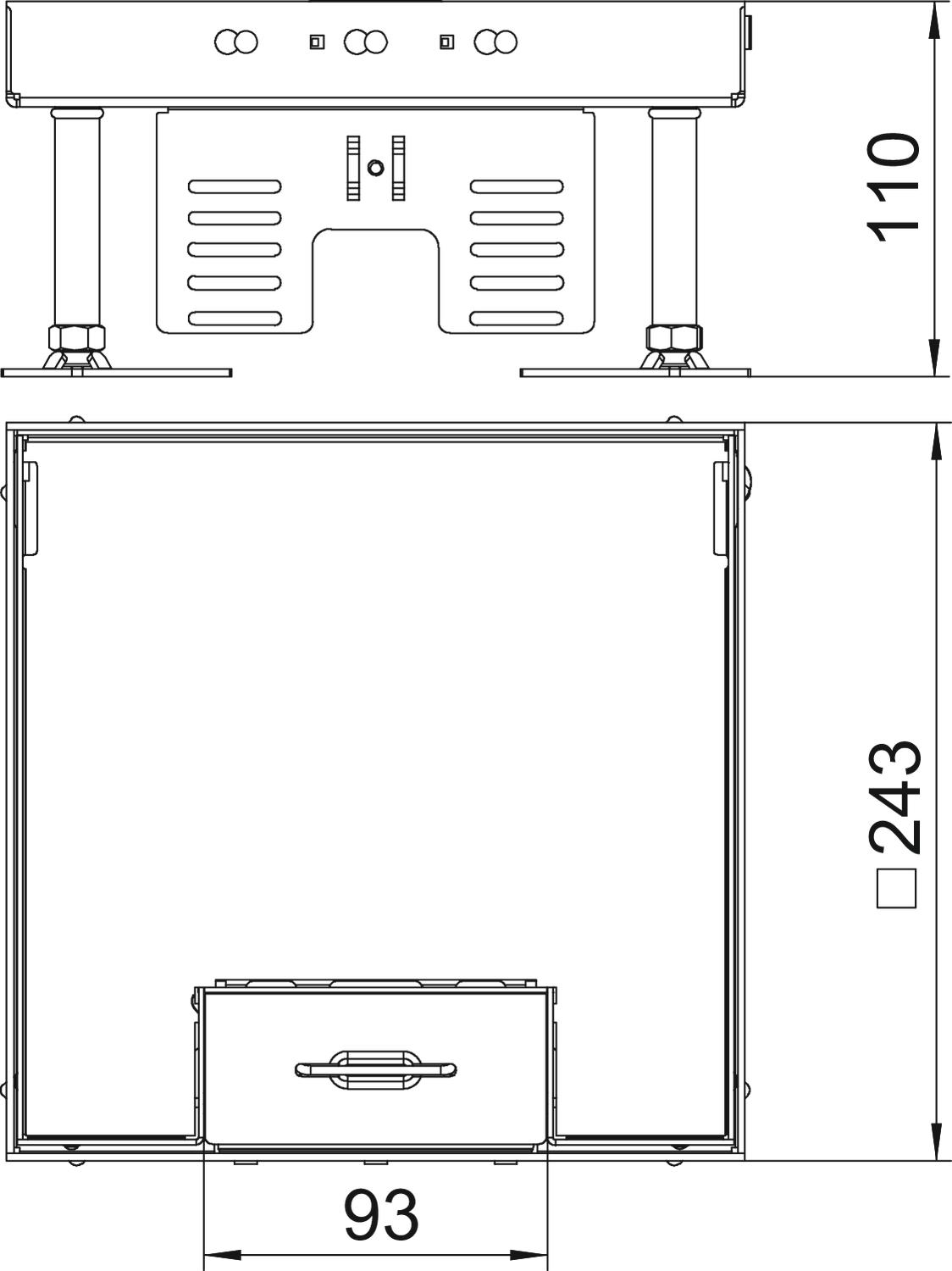

Розмір	243x243mm
Розмір h	105 mm
Ступінь захисту (IP) при використанні	IP20
Ступінь захисту (IP), коли не використовується	IP40
Супорт для монтажних коробок	так
Тип інсталяційної системи	UT4
Тип кабельного вводу	поворотна розетка
Товщина підлогового покриття	20 mm
Установча глибина	105 mm
Ширина, монтажний розмір	244 mm

Усі типи

Усі типи

Тип	Мін. висота підлоги	Макс. висота підлоги	Товщина підлогового покриття	Розмір h	Тип кабельного вводу	Номінальний розмір монтажних основ	Арт. №	Кількість	мін. тов. од.
RKSN2 9 MS 20	105 mm	150 mm	20 mm	105 mm	поворотна розетка	9	7409212	Штука	1 Штука
RKSN2 9 MS 25	110 mm	155 mm	25 mm	110 mm	поворотна розетка	9	7409214	Штука	1 Штука

Приналежності

Аксесуари до системи

Продукція	Тип	Арт. №	Кількість	мін. тов. од.
Вирівнювальний блок RKNEV2	RK NEV2 110	7405815	упаковка	1 упаковка
Звукоізоляційна підкладка	SRS 4	7405798	Штука	4 Штука
Опалубка Terrazzo для касетних рамок номінальним розміром 9	SK RK9	7404372	Штука	1 Штука
Рамка-адаптер 350 номінальним розміром 9	DUG 350-3 9	7400513	Штука	1 Штука
Розетковий супорт UT4 з рамкою для пристроїв Modul 45®, довжина 208 мм	UT4 45 4	7408727	Штука	1 Штука
Рамка супорт для встановлення мультимедійних адаптерів, довжина 208 мм	MTU 3	7407840	Штука	1 Штука
