Підлогокий кабельний канал, висота 40-240 мм 2400 | 600 | 40 | 240 | 3

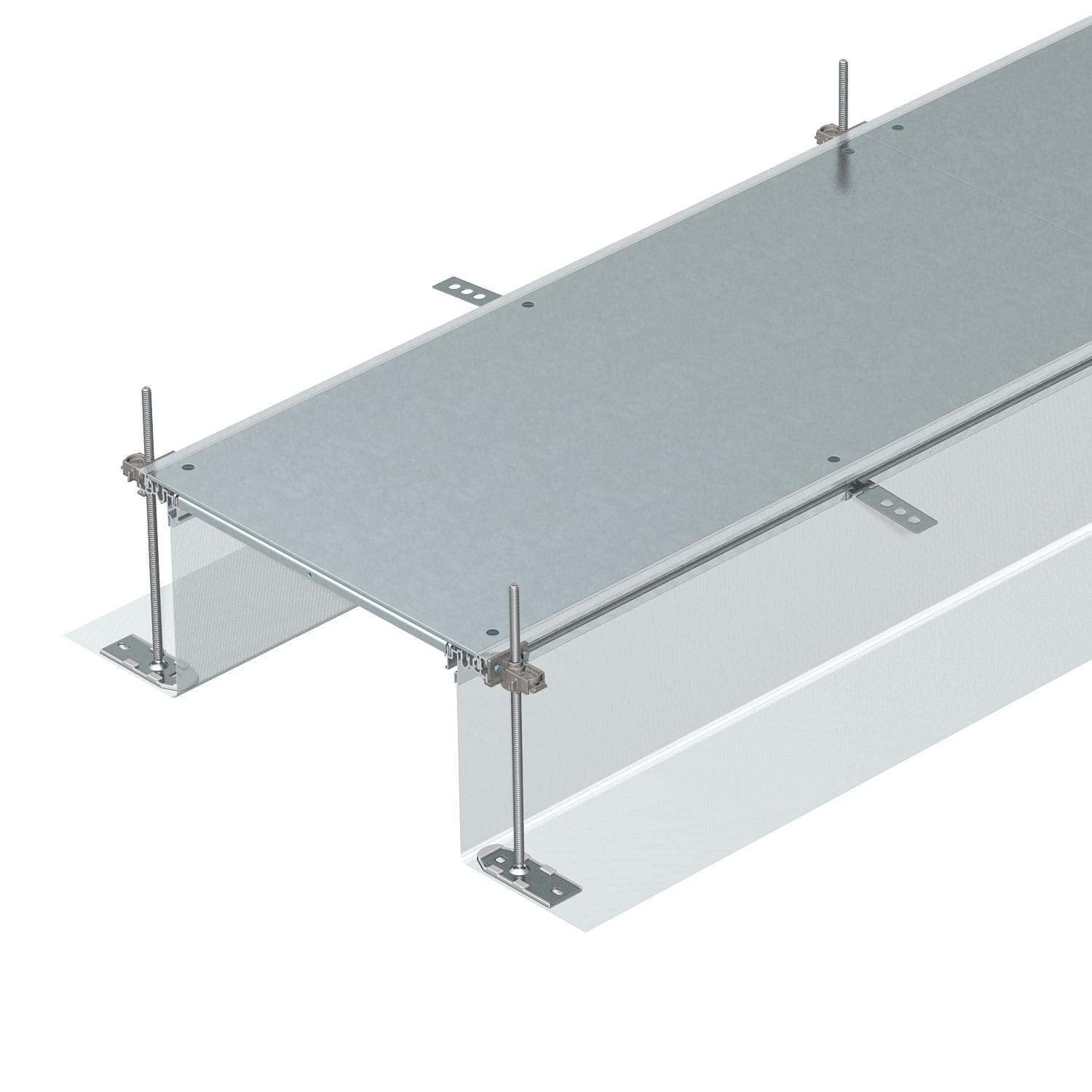

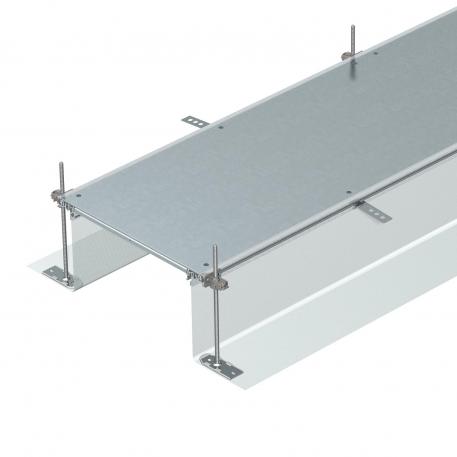

Підлогокий кабельний канал, висота 40-240 мм

Арт. № 7424028 | EAN 4012195243106

Арт. № / Тип

Довжина	2400 mm

Ширина

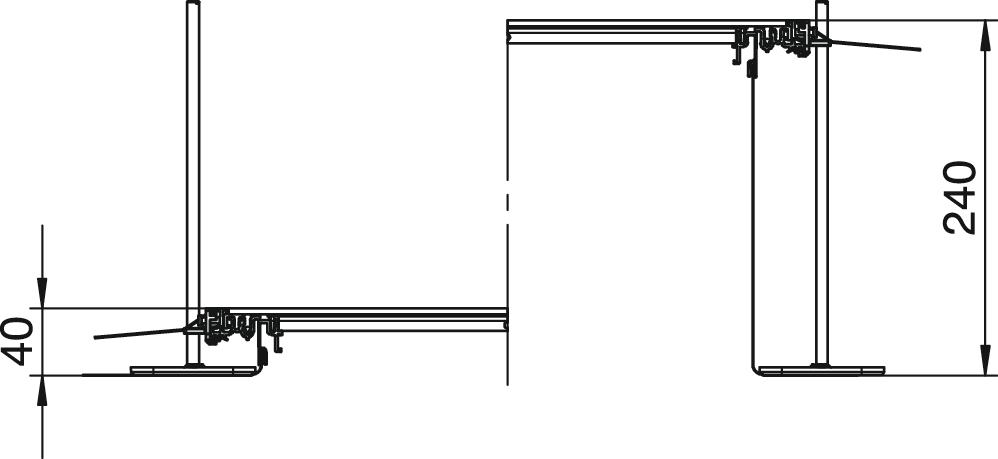

Мін. висота каналів	40 mm

Макс. висота каналів	240 mm

Кришки	3

Опис продукту

Опис продукту

Підлоговий кабельний канал. Складається зі з'ємних кришок, двох бічних профілів із прикріпленими гнучкою бічною стінками з металевої тканини, контактних профілів підлогового покриття висотою 3 мм. В комплект поставки входять 6 монтажних кронштейнів, що регулюються по висоті, 6 анкерів для стяжки та 3 супорт-планки стикових з'єднань для ширини каналів 200, 300 та 400 або 6 осупорт-планок для стикових з'єднань для ширини каналів 500 та 600. Супорт-планки необхідно додатково замовляти для каналів шириною 400, 500 та 600. Кришки підлогових кабельних каналів попередньо зафіксовані.

Технічні дані

Технічні дані

Із системою зрівнювання потенціалу	ні
Блокування кріплення кришки	ні
від’єднувальний	так
Довжина	2400 mm
З відкритим з'єднанням	ні
З виступом	так
З роздільним фіксатором	ні
Знімний чохол	так
Кришка для кріпильного отвору	ні
Кришки	3
Мін. висота каналів	40 mm
Мін. зона згладжування	40 mm
Мінімальна висота монолітної підлоги	40

Макс. висота каналів	240 mm
Макс. зона згладжування	240 mm
Матеріал	Сталь
Можливість встановлення ущільнювача	так
Монтажний отвір	без
Монтажний отвір для підлогового боксу	ні
Основа для стійки	ні
Підходить для компенсатора	ні
Покриття	оцинковано методом Сендзиміра
Розмір	2400x600x240
Товщина покривного матеріалу	4
Ширина	600 mm

Усі типи

Усі типи

Тип	Довжина	Ширина	Мін. висота каналів	Макс. висота каналів	Кришки	Арт. №	Кількість	мін. тов. од.
OKA-G20040240	2400 mm	200 mm	40 mm	240 mm	3	7424020	м	2,4 м
OKA-G30040240	2400 mm	300 mm	40 mm	240 mm	3	7424022	м	2,4 м
OKA-G40040240	2400 mm	400 mm	40 mm	240 mm	3	7424024	м	2,4 м
OKA-G50040240	2400 mm	500 mm	40 mm	240 mm	3	7424026	м	2,4 м
OKA-G60040240	2400 mm	600 mm	40 mm	240 mm	3	7424028	м	2,4 м

Приналежності

Аксесуари до системи

Продукція	Тип	Арт. №	Кількість	мін. тов. од.

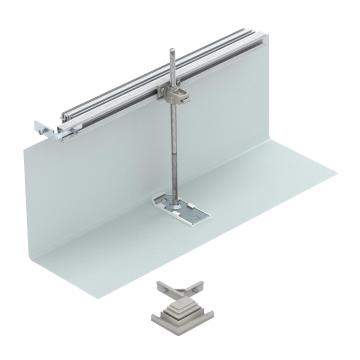

Комплект для повортоу підлогового кабельного каналу ліворуч, висота 40-240 мм	OKA-G60040240FBL	7423968	Штука	1 Штука

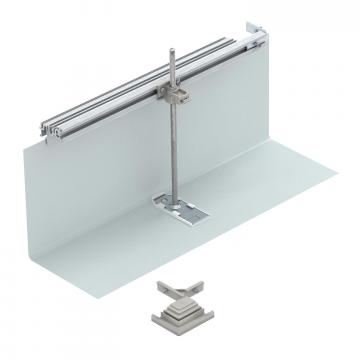

Комплект лівосторонньої торцевої заглушки, висота 40-240мм	OKA-G60040240FBR	7423988	Штука	1 Штука
Торцева заглушка підлогового кабельного каналу, висота 40-240 мм	OKA-G60040240ES	7424308	Штука	1 Штука
Блок-секція для GES4, висота 40-240 мм	OKA-G A 40240 4	7424340	Штука	1 Штука
Блок-секція для GES6, висота 40-240 мм	OKA-G A 40240 6	7424342	Штука	1 Штука
Додаткова секція для встановлення GES9, висота 40-240 мм	OKA-G A 40240 9	7424344	Штука	1 Штука
Додаткова секція для встановлення GESR9, висота 40-240 мм	OKA-G A 40240R9	7424346	Штука	1 Штука
Комплект для Т-подібної секції або повороту в системі підлогового кабельного каналу.	OKA FB2 TX	7424821	Штука	1 Штука
Вирівнювальний вузол для опори з'єднання кришки, висота каналу 60-110 мм	NE DSU2 6050	7424842	Штука	3 Штука
Вирівнювальний блок для опори шарніра кришки, висота повітропроводу 100-175 мм	NE DSU2 10075	7424844	Штука	3 Штука
Вирівнювальний блок для опори шарніра кришки, висота каналу 170-245 мм	NE DSU2 17075	7424846	Штука	3 Штука
Клема підключення заземлення	8AWR	6288704	Штука	10 Штука

Монтажні аксесуари

Продукція	Тип	Арт. №	Кількість	мін. тов. од.
Перегородка 60 FS	TSG 60 FS	6062068	м	3 м
Перегородка 85 FS	TSG 85 FS	6062114	м	3 м
Перегородка 110 FS	TSG 110 FS	6062122	м	3 м
Перегородка 135 FS	TSG 135 FS	6062132	м	3 м
Сила утримання: 300 Н.	WZ 1029	7408634	Штука	1 Штука
