Підлогова монтажна коробка UGD350-3 для GES9 / 55 55 | 80 | | | квадратний | квадратний | 350 | 9

Підлогова монтажна коробка UGD350-3 для GES9 / 55

Арт. № 7410062 | EAN 4012195678762

Арт. № / Тип

Мін. висота монолітної підлоги	55 mm

Макс. висота монолітної підлоги	80 mm

Конструкція кришки

Монтажний отвір

Номінальний розмір

Номінальний розмір монтажних основ

Опис продукту

Опис продукту

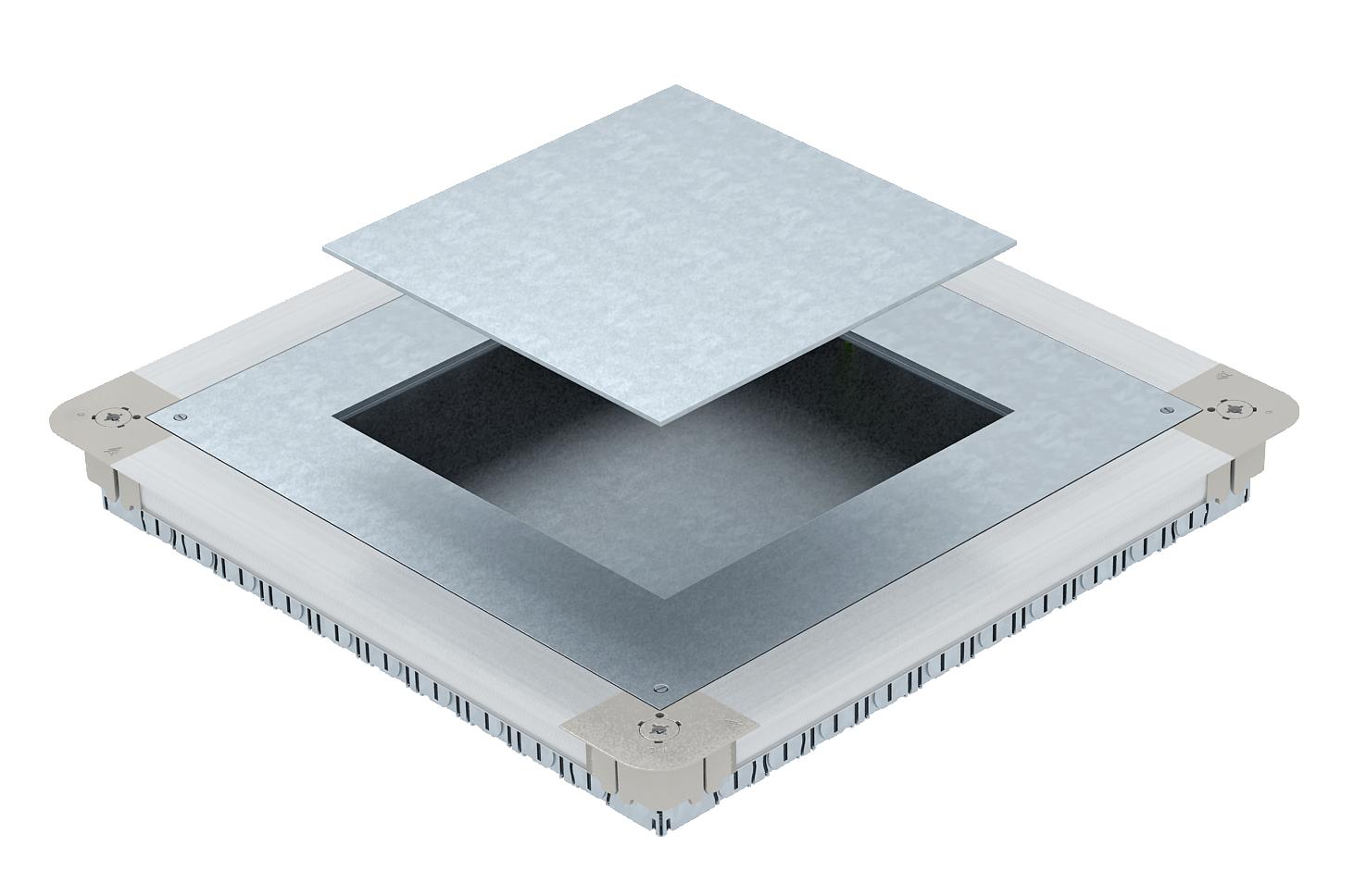

Монтажна коробка для підлогового монтажу з кришкою та заглушкою для кришки з бічними стінками з листової сталі. Для встановлення квадратного розеткового люка GES9 55 з висотою стяжки від 55 мм. Можна безступінчато вирівнювати до номінальної висоти стяжки, а стяжку можна сформувати врівень з кромкою монтажної коробки. З отворами для введення труб з кожної сторони 7 x M20, 3 x M25, 4 x M32. Корисний розмір труби з висотою системи 55 мм: M20.

Технічні дані

Технічні дані

від’єднувальний	ні
Варіант розширення	для встановлення аксесуарів
Для з'єднання трубами	так
Конструкція кришки	квадратний
Мін. висота монолітної підлоги	55 mm
Мін. зона згладжування	55 mm
Мін. ширина каналу	190 mm
Макс. висота монолітної підлоги	80 mm
Макс. зона згладжування	80 mm
Макс. ширина каналу	350 mm
Матеріал	Сталь
Можливість встановлення ущільнювача	ні

Можна втопити в рівень із підлогою	так
Монтажний отвір	квадратний
Монтажний отвір для підлогового боксу	ні
Номінальний розмір	350 mm
Номінальний розмір монтажних основ	9
Основа для стійки	так
Підходить для підлогового каналу під стяжкою	ні
Підходить для суцільного підлогового каналу під стяжкою	ні
Покриття	оцинковано методом Сендзиміра
Прибирання підлоги	сухий
Розмір	467x467x55
Сумістне з підлоговими каналами	ні

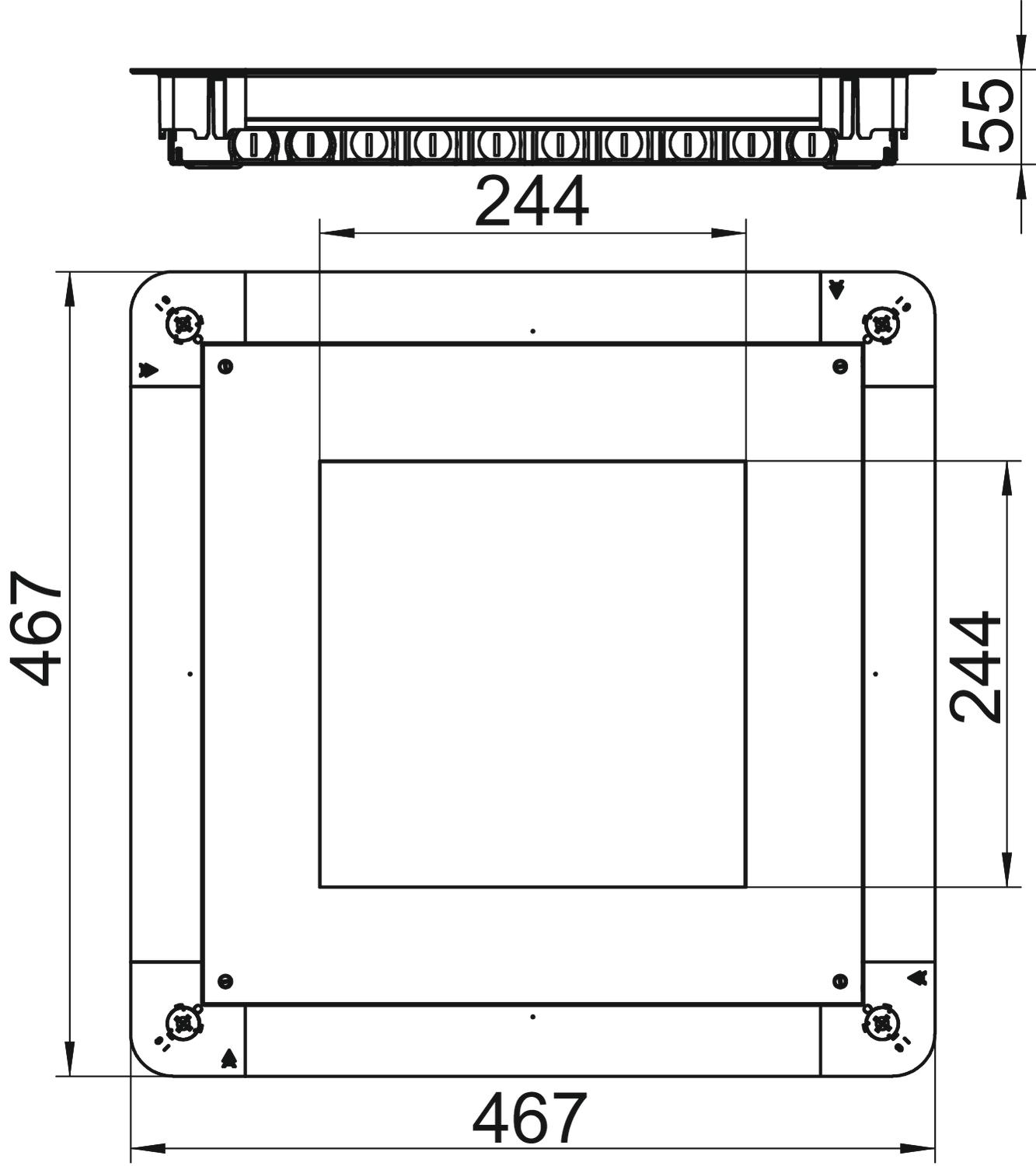

Розміри

Висота	55 mm
Довжина	467 mm
Розмір a	244 mm
Розмір A	467 mm

Розмір B	467 mm
Розмір b	244 mm
Розмір h	55 mm
Ширина	467 mm

Вуглецевий слід CO2 (Product Carbon Footprint)

CO₂ Footprint (GWP)	38,524 kg CO₂e
Declared Unit (LCA)	Штук
Declared Unit Quantity (LCA)	1

Вуглецевий слід CO2 (GWP) від колиски до воріт	38,524 кг CO2e / 1 Шт.
Дата визначення значення CO₂	2025-05-14T00:00:00.000+0200

Усі типи

Усі типи

Тип	Мін. висота монолітної підлоги	Макс. висота монолітної підлоги	Конструкція кришки	Монтажний отвір	Номінальний розмір	Номінальний розмір монтажних основ	Арт. №	Кількість	мін. тов. од.
UGD55 250-3 9R	55 mm	80 mm	квадратний	квадратний	250 mm	9	7410060	Штука	1 Штука
UGD55 350-3 9R	55 mm	80 mm	квадратний	квадратний	350 mm	9	7410062	Штука	1 Штука
UGD55 350-3R9R	55 mm	80 mm	круглий	круглий	350 mm	R9	7410064	Штука	1 Штука

Приналежності

Аксесуари до системи

Продукція	Тип	Арт. №	Кількість	мін. тов. од.
Квадратний розетковий люк для висоти стяжки 55 мм	GES9 55U V 7011	7405037	Штука	1 Штука
Квадратний розетковий люк для висоти стяжки 55 мм	GES9 55U V 9011	7405039	Штука	1 Штука
Круглий розетковий люк для висоти стяжки 55 мм	GESR9 55U V 7011	7405047	Штука	1 Штука
Круглий розетковий люк для висоти стяжки 55 мм	GESR9 55U V 9011	7405049	Штука	1 Штука
