Підлоговий кабельний канал для встановлення розеткового люка GES6. Номінальна ширина системи 40-240 мм 2400 | 400 | 40 | 240 | 3

Підлоговий кабельний канал для встановлення розеткового люка GES6. Номінальна ширина системи 40-240 мм

Арт. № 7424182 | EAN 4012195243601

Арт. № / Тип	7424182 / OKA-G40040240D6

Довжина	2400 mm

Ширина	400 mm

Мін. висота каналів	40 mm

Макс. висота каналів	240 mm

Кришки	3

Опис продукту

Опис продукту

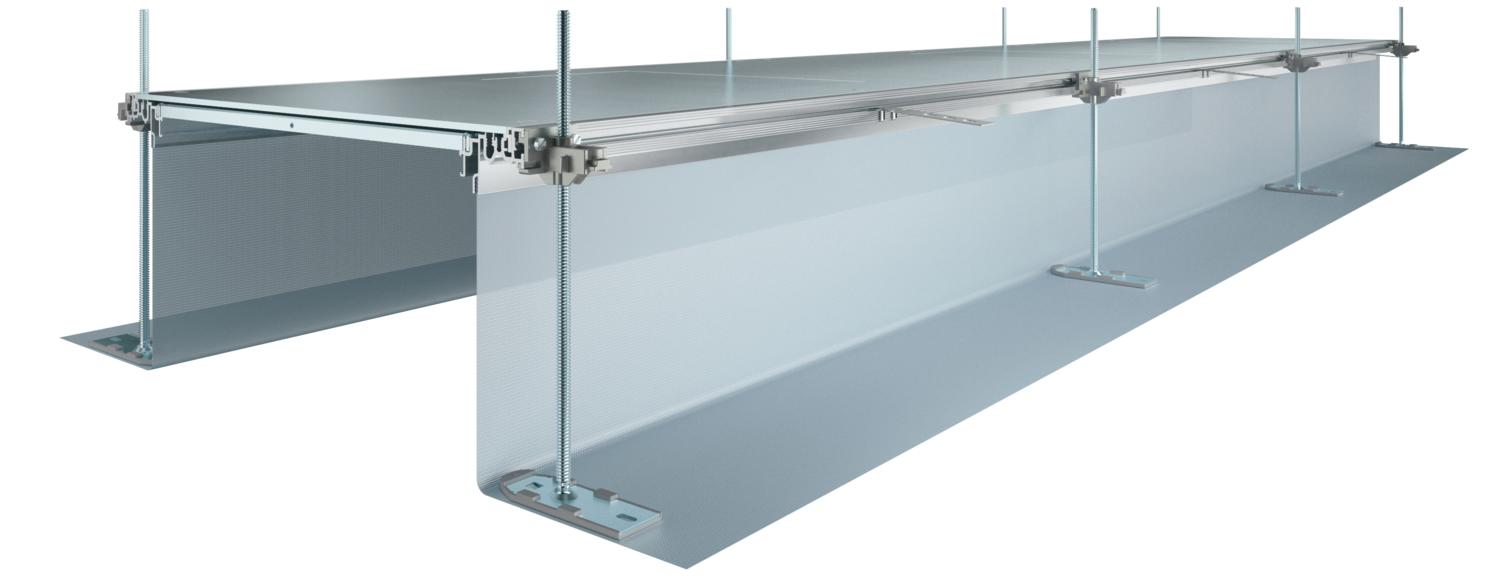

Підлоговий кабельний канал з 3 кришками для установки розеткового люка номінального розміру 6. Складається з двох бічних профілів із прикріпленими гнучкими бічними стінками з металевої тканини Профілі для підлогового покриття 4 мм. В комплект поставки входять 6 монтажних кронштейнів, що регулюють кабельний канал по висоті, 6 анкерів і 3 ущільнення стикових з’єднань для ширини каналів 400 і 6 з’єднань для ширини каналів 500 і 600. Супорт-планки для підлогових кабельних каналів шириною 400, 500 та 600 мм не входять у комплект поставки, а замовляються окремо. Кришки люків фіксуються до номінальної ширини 400 включно.

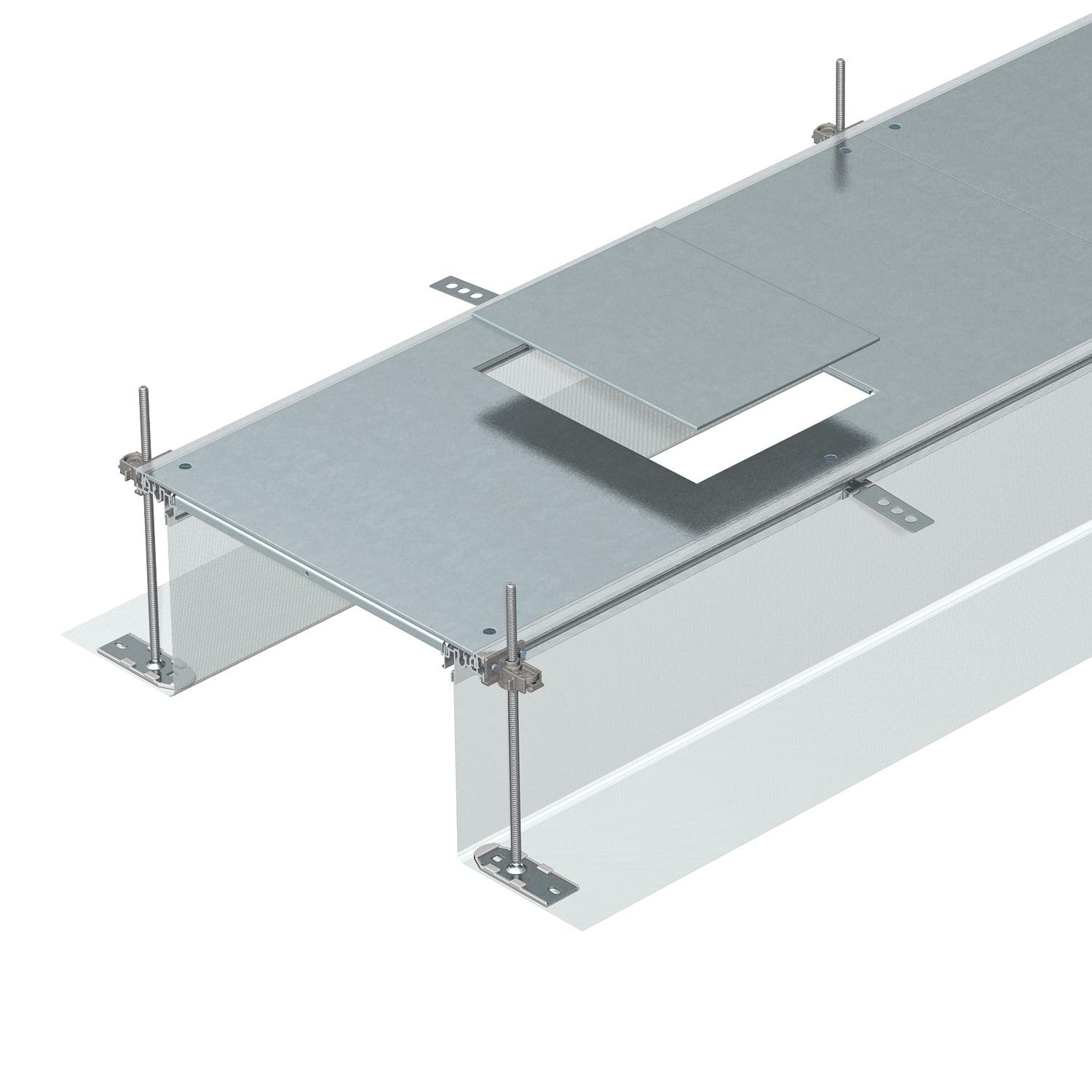

З монтажними кришками, що закручуються, кожна з монтажним отвором для квадратного розеткового люка номінального розміру 6.

Технічні дані

Технічні дані

Із системою зрівнювання потенціалу	ні
Блокування кріплення кришки	ні
від’єднувальний	так
Вуглецевий слід CO2 (GWP) від колиски до воріт	62,8303 кг CO2e / 1 Метр
Довжина	2400 mm
З відкритим з'єднанням	так
З виступом	так
З роздільним фіксатором	ні
Знімний чохол	так
Кількість передбачених монтажних одиниць	3
Кришка для кріпильного отвору	так
Кришки	3

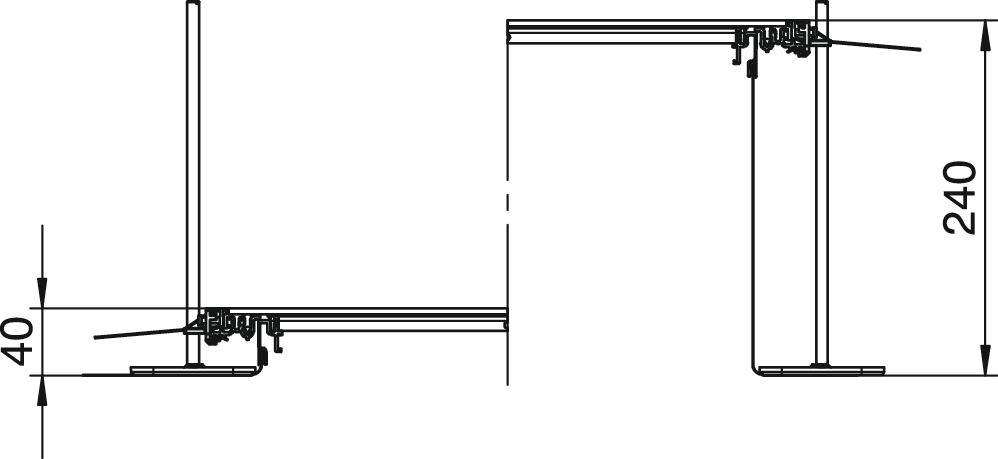

Мін. висота каналів	40 mm
Мін. зона згладжування	40 mm
Мінімальна висота монолітної підлоги	40

Макс. висота каналів	240 mm
Макс. зона згладжування	240 mm
Матеріал	Сталь
Можливість встановлення ущільнювача	так
Монтажний отвір	прямокутний
Монтажний отвір	для розеткового люку
Монтажний отвір для підлогового боксу	ні
Номінальний розмір монтажних основ	6
Основа для стійки	ні
Підходить для компенсатора	ні
Покриття	оцинковано методом Сендзиміра
Розмір	2400x400x240
Товщина покривного матеріалу	4
Ширина	400 mm

Усі типи

Усі типи

Тип	Довжина	Ширина	Мін. висота каналів	Макс. висота каналів	Кришки	Арт. №	Кількість	мін. тов. од.
OKA-G40040240D6	2400 mm	400 mm	40 mm	240 mm	3	7424182	м	2,4 м

Приналежності

Аксесуари до системи

Продукція	Тип	Арт. №	Кількість	мін. тов. од.
Комплект для повортоу підлогового кабельного каналу ліворуч, висота 40-240 мм	OKA-G40040240FBL	7423964	Штука	1 Штука
Комплект лівосторонньої торцевої заглушки, висота 40-240мм	OKA-G40040240FBR	7423984	Штука	1 Штука
Торцева заглушка підлогового кабельного каналу, висота 40-240 мм	OKA-G40040240ES	7424304	Штука	1 Штука
Комплект для Т-подібної секції або повороту в системі підлогового кабельного каналу.	OKA FB2 TX	7424821	Штука	1 Штука
Вирівнювальний вузол для опори з'єднання кришки, висота каналу 60-110 мм	NE DSU2 6050	7424842	Штука	3 Штука
Вирівнювальний блок для опори шарніра кришки, висота повітропроводу 100-175 мм	NE DSU2 10075	7424844	Штука	3 Штука
Вирівнювальний блок для опори шарніра кришки, висота каналу 170-245 мм	NE DSU2 17075	7424846	Штука	3 Штука
Клема підключення заземлення	8AWR	6288704	Штука	10 Штука

Монтажні аксесуари

Продукція	Тип	Арт. №	Кількість	мін. тов. од.
Перегородка 60 FS	TSG 60 FS	6062068	м	3 м
Перегородка 85 FS	TSG 85 FS	6062114	м	3 м
Перегородка 110 FS	TSG 110 FS	6062122	м	3 м
Перегородка 135 FS	TSG 135 FS	6062132	м	3 м
Сила утримання: 300 Н.	WZ 1029	7408634	Штука	1 Штука
