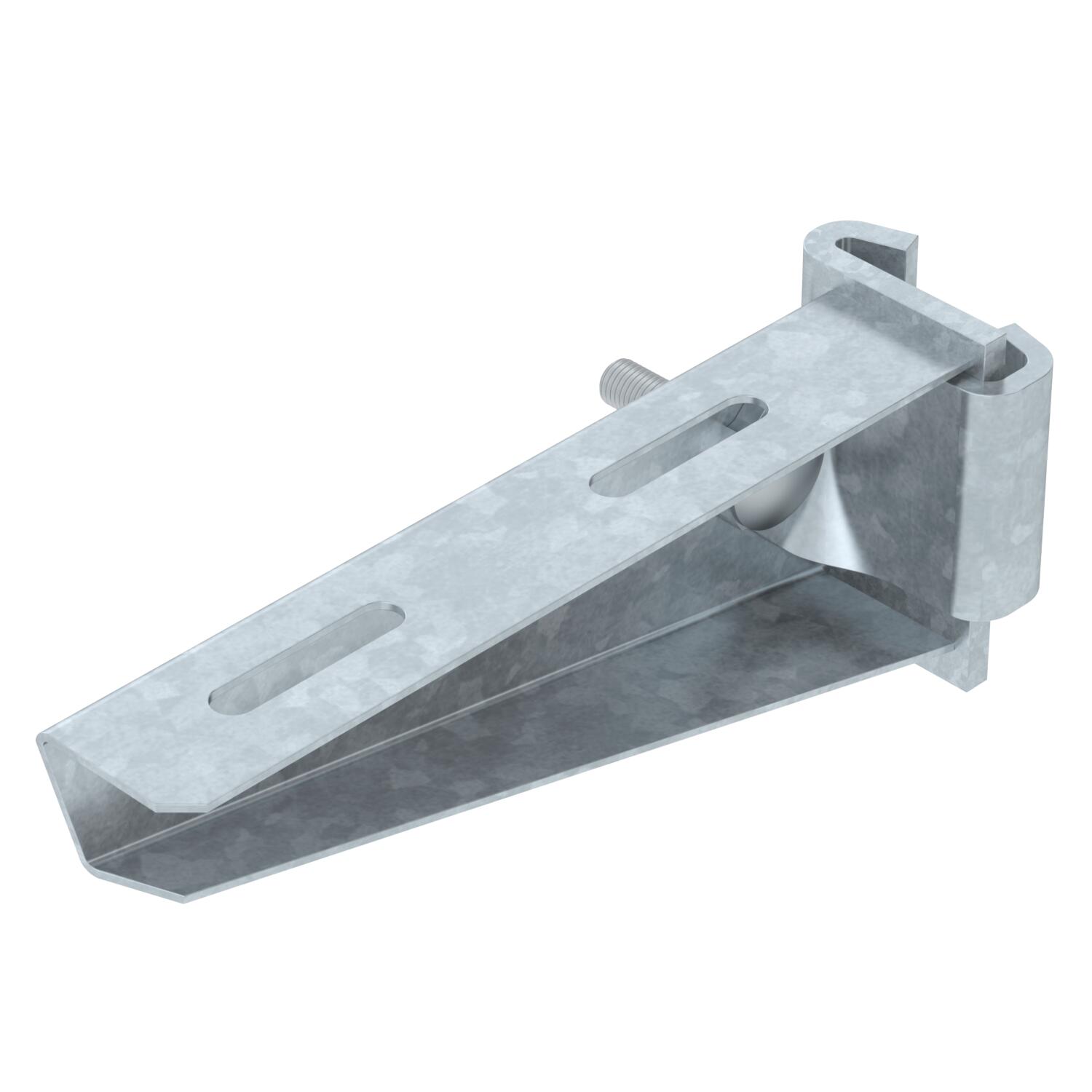

Опорний кронштейн AS 30

Арт. № 6419376 | EAN 4012195873235

41 mm
3 kN
Опис продукту
Опис продукту
Полка штиря у конструкції середнього навантаження з отворами для плавного кріплення до стійки IS 8.

Кронштейн може кріпитися на І-подібній стійці з двох сторін.

Окремі затискні планки разом із гвинтом, шайбою та гайкою, можна замовити за номером 6419007.

  • Communautés Européennes, сертифікат відповідності ЄС згідно директиви ЄС
  • Декларація про відповідність UKCA
  • І-видна стійка
  • Environmental Product Declaration (EPD)
  • Викиди CO₂ (PCF)
  • Пакування без пластику
  • Packaging made entirely from recycled cardboard
Технічні дані

Технічні дані

F у kN 3 kN
Відповідність ROHS так
Збереження функцій ні
Колір цинк
Конструкція Настінний кронштейн
Матеріал Сталь
Нержавіюча сталь, протравлена ні
Покриття гарячецинкований
Розмір B160mm
Серія виробів Серія AS 30

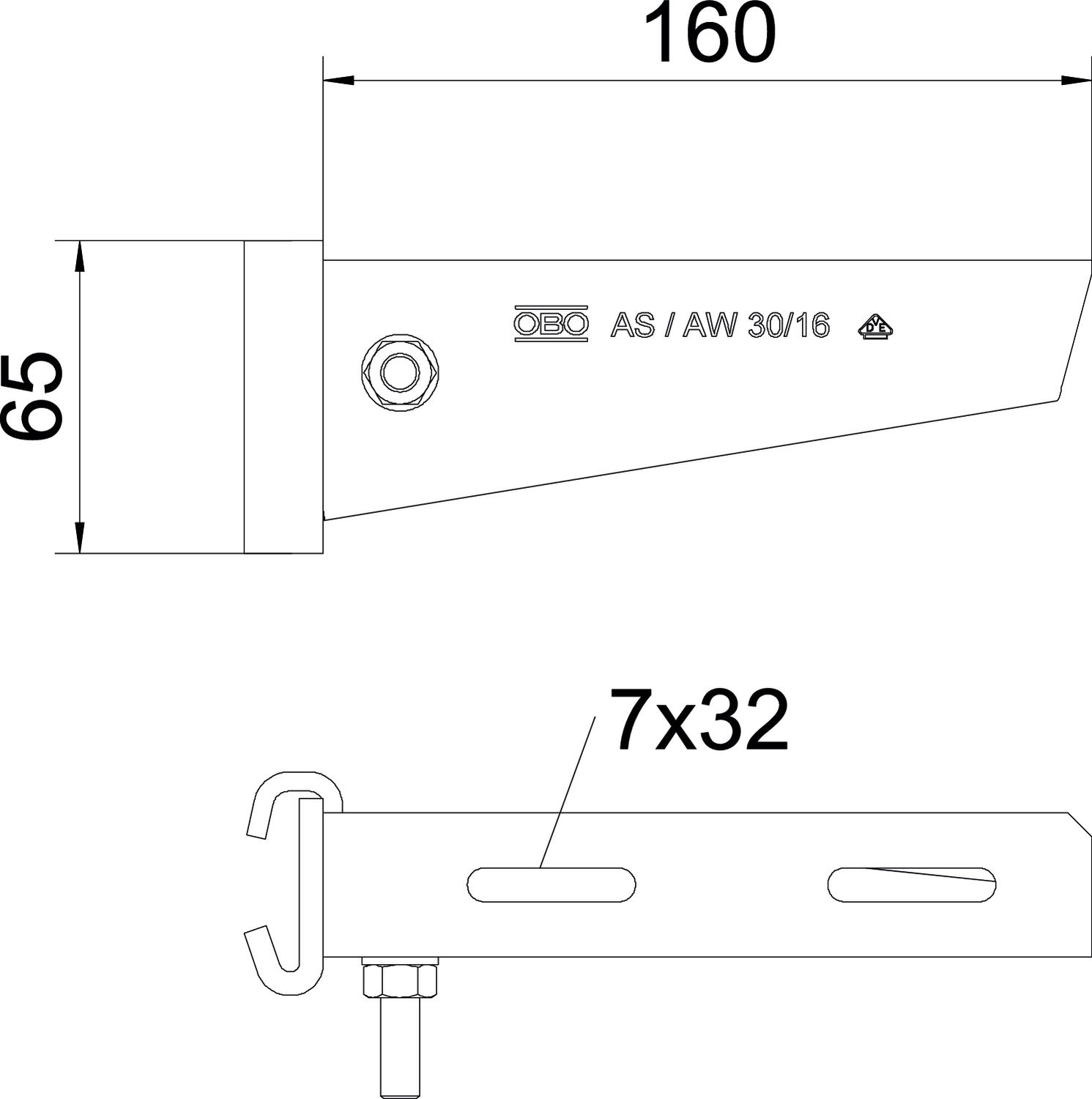

Розміри

Висота 65 mm
Довжина 41 mm
Розмір A 41 mm
Розмір B 160 mm
Розмір H 65 mm
Ширина 160 mm

Вуглецевий слід CO2 (Product Carbon Footprint)

CO₂ Footprint (GWP) 0,9716 kg CO₂e
Declared Unit (LCA) Штук
Declared Unit Quantity (LCA) 1
Вуглецевий слід CO2 (GWP) від колиски до воріт 0,9716 кг CO2e / 1 Шт.
Дата визначення значення CO₂ 2025-05-14T00:00:00.000+0200

Технічні дані

Діаграма навантаження полки тип AS 30

Діаграма навантаження полки тип AS 30
Усі типи

Усі типи

Тип Довжина Ширина F у kN Арт. № Кількість мін. тов. од.
AS 30 11 FT 41 mm 110 mm 3 kN 6419370
1 Штука
AS 30 16 FT 41 mm 160 mm 3 kN 6419376
1 Штука
AS 30 21 FT 41 mm 210 mm 3 kN 6419382
1 Штука
AS 30 31 FT 41 mm 310 mm 3 kN 6419388
1 Штука
AS 30 41 FT 41 mm 410 mm 3 kN 6419394
1 Штука
AS 30 51 FT 41 mm 510 mm 3 kN 6419400
1 Штука
AS 30 56 FT 41 mm 560 mm 3 kN 6419406
1 Штука
AS 30 61 FT 41 mm 610 mm 3 kN 6419412
1 Штука
AS 30 71 FT 41 mm 710 mm 3 kN 6419418
1 Штука
Приналежності

Монтажні аксесуари

Продукція Тип Арт. № Кількість мін. тов. од.
Болт із напівприхованою головкою та комбінованою гайкою F Болт із напівприхованою головкою та комбінованою гайкою F FRSB 6x12 F 6406122
100 Штука
