Опорний кронштейн AS 55 41 | 1010 | 5,5
morepic-1 morepic-2 video-1

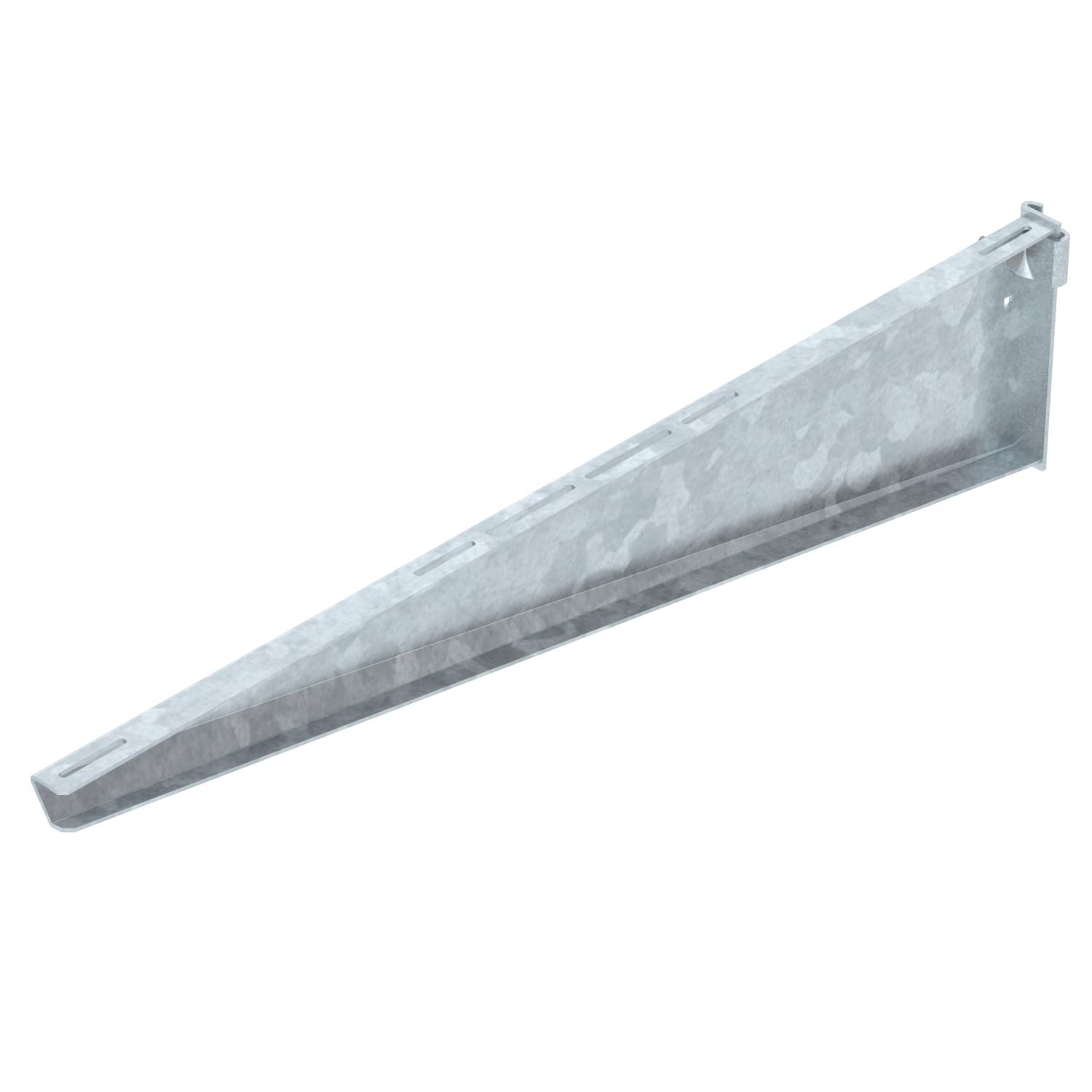

Опорний кронштейн AS 55

Арт. № 6419340 | EAN 4012195873211

41 mm
5,5 kN
Опис продукту
Опис продукту
Полка штиря у важкій конструкції з отворами для двобічного, плавного кріплення до стійки IS 8 за допомогою тримача кабелю.

Кронштейн може кріпитися на І-подібній стійці з двох сторін.

Окремі затискні планки разом із гвинтом, шайбою та гайкою, можна замовити за номером 6419007.

  • Communautés Européennes, сертифікат відповідності ЄС згідно директиви ЄС
  • Декларація про відповідність UKCA
  • І-видна стійка
  • Environmental Product Declaration (EPD)
  • Викиди CO₂ (PCF)
Технічні дані

Технічні дані

F у kN 5,5 kN
Відповідність ROHS так
Збереження функцій ні
Колір цинк
Конструкція Настінний кронштейн
Матеріал Сталь
Нержавіюча сталь, протравлена ні
Покриття гарячецинкований
Розмір B1010mm
Серія виробів Серія AS 55

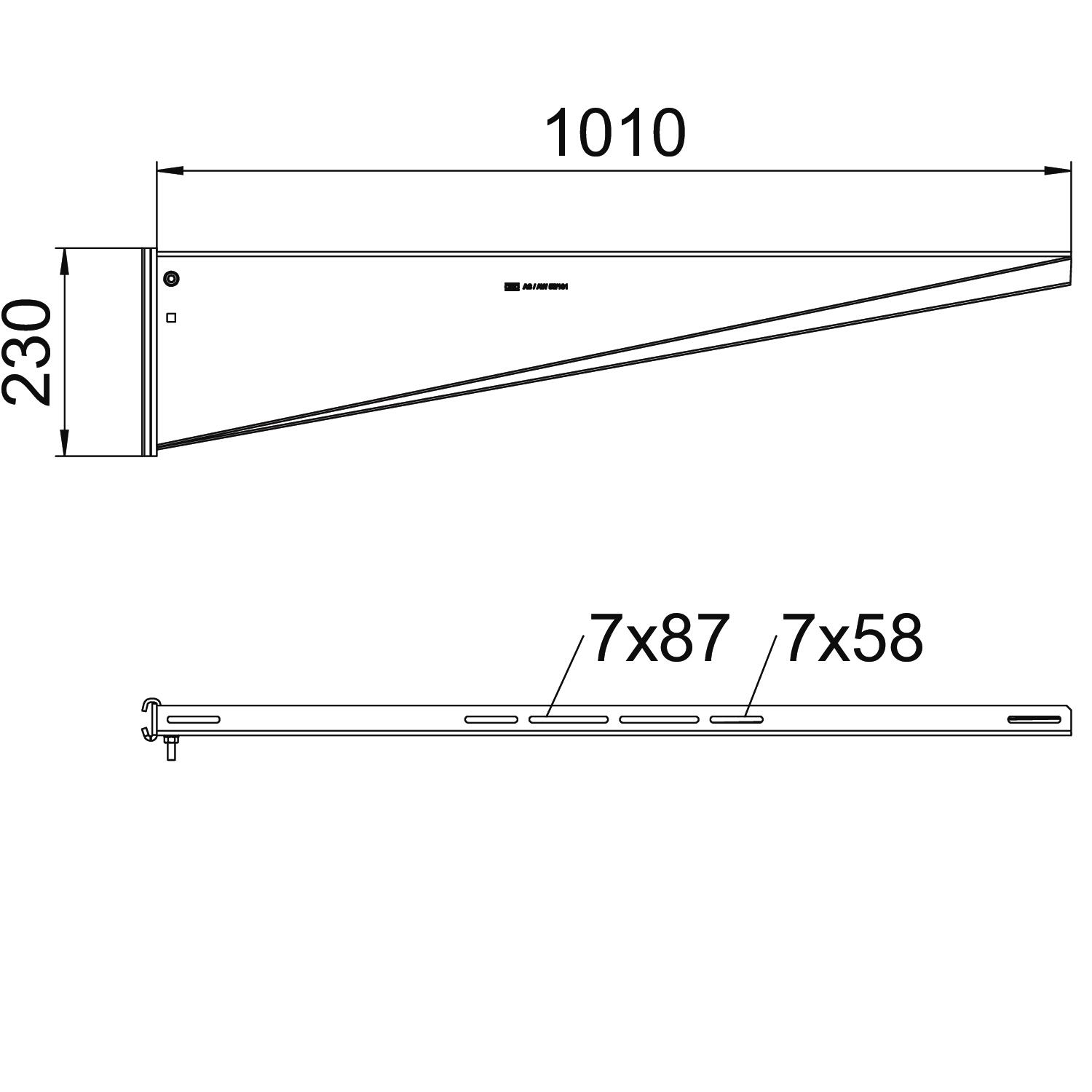

Розміри

Висота 230 mm
Довжина 41 mm
Розмір A 41 mm
Розмір B 1010 mm
Розмір H 230 mm
Ширина 1010 mm

Вуглецевий слід CO2 (Product Carbon Footprint)

CO₂ Footprint (GWP) 19,4087 kg CO₂e
Declared Unit (LCA) Штук
Declared Unit Quantity (LCA) 1
Вуглецевий слід CO2 (GWP) від колиски до воріт 19,4087 кг CO2e / 1 Шт.
Дата визначення значення CO₂ 2025-05-14T00:00:00.000+0200

Технічні дані

Діаграма навантаження полки тип AS 55

Діаграма навантаження полки тип AS 55
Усі типи

Усі типи

Тип Довжина Ширина F у kN Арт. № Кількість мін. тов. од.
AS 55 21 FT 41 mm 210 mm 5,5 kN 6419286
1 Штука
AS 55 31 FT 41 mm 310 mm 5,5 kN 6419292
1 Штука
AS 55 41 FT 41 mm 410 mm 5,5 kN 6419298
1 Штука
AS 55 51 FT 41 mm 510 mm 5,5 kN 6419304
1 Штука
AS 55 56 FT 41 mm 560 mm 5,5 kN 6419310
1 Штука
AS 55 61 FT 41 mm 610 mm 5,5 kN 6419316
1 Штука
AS 55 71 FT 41 mm 710 mm 5,5 kN 6419322
1 Штука
AS 55 81 FT 41 mm 810 mm 5,5 kN 6419328
1 Штука
AS 55 91 FT 41 mm 910 mm 5,5 kN 6419334
1 Штука
AS 55 101 FT 41 mm 1010 mm 5,5 kN 6419340
1 Штука
Приналежності

Монтажні аксесуари

Продукція Тип Арт. № Кількість мін. тов. од.
Болт із напівприхованою головкою та комбінованою гайкою F Болт із напівприхованою головкою та комбінованою гайкою F FRSB 6x12 F 6406122
100 Штука
Завантаження

Технічний паспорт AS 55 101 FT / 6419340 , 0.21MB , pdf
Завантажити

Завантажити
Завантажити

Декларація відповідності ЄС AS 55 101 FT / 6419340 , 0.10MB , pdf
Завантажити
Декларація відповідності UK AS 55 101 FT / 6419340 , 0.09MB , pdf
Завантажити
REACH Декларація про відповідність AS 55 101 FT / 6419340 , 0.12MB , pdf
Завантажити
RoHS Декларація про відповідність AS 55 101 FT / 6419340 , 0.12MB , pdf
Завантажити
Декларація про екологічність продукції (EPD) AS 55 101 FT / 6419340 , 2.03MB , pdf
Завантажити

Посібник із монтажу Посібник із монтажу , 1.41MB , pdf
Завантажити
Посібник із монтажу Посібник із монтажу , 2.65MB , pdf
Завантажити

AS 55 101 FT / 6419340
