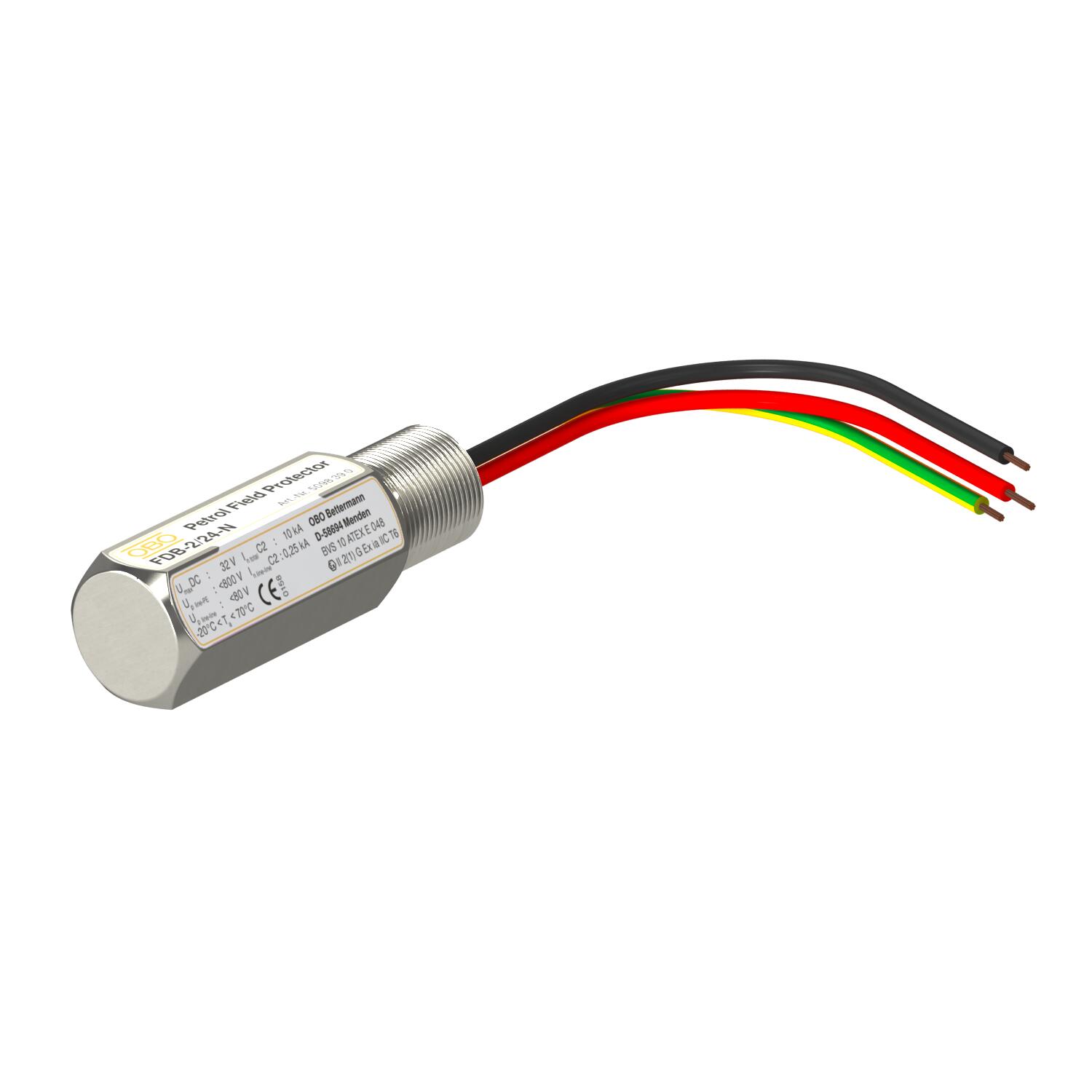

Пристрій захисту контрольно-вимірювальних систем, 2-полюсний, 24 В, NPT

Арт. № 5098390 | EAN 4012195683384

Арт. № / Тип

Кількість полюсів

Конструкція

Максимальна робоча напруга AC	22 V

Максимальна робоча напруга DC	32 V

Опис продукту

Опис продукту

Пристрій захисту FDB для вимірювальних ланцюгів і магістральних систем

• NPT підключення
• Низький рівень захисту при високому навантаженні струму
• Легкий монтаж на польових пристроях
• Незначна внутрішня ємність та індуктивність
• Вогнестійкий корпус з нержавіючої сталі
• Дозвіл ATEX: II 2(1)G Ex ia [ia Ga] IIC T4..T6 Gb (BVS 10 ATEX E 048)

Застосування: датчики потоку й температури

Технічні дані

Технічні дані

Kategorie	Typ 2+3/C2+C1
SPD згідно з IEC 61643-21	Клас II+III/C2+C1
Ємність (жила-жила)	< 17 pF
Ємність (жила-земля)	< 26 pF
Імпульсна стійкість, жила-жила	C1: 0,5 kV / 0,25 kA (8/20µs)
Імпульсна стійкість, жила-земля	C2: 5 kV / 2,5 kA (8/20µs)
Версія для вибухонебезпечних зон	так
Вуглецевий слід CO2 (GWP) від колиски до воріт	0,0039 кг CO2e / 1 Шт.
Загальний розрядний струм (8/20)	10 kA
ЗЗБ	1→3
Кількість полюсів	2
Конструкція	2-полюсний; NPT
мін. діапазон робочих температур	-20 °C
макс. діапазон робочих температур	70 °C

Максимальна робоча напруга AC	22 V
Максимальна робоча напруга DC	32 V
Матеріал корпусу компонентів захисту від перенапруги	V2A

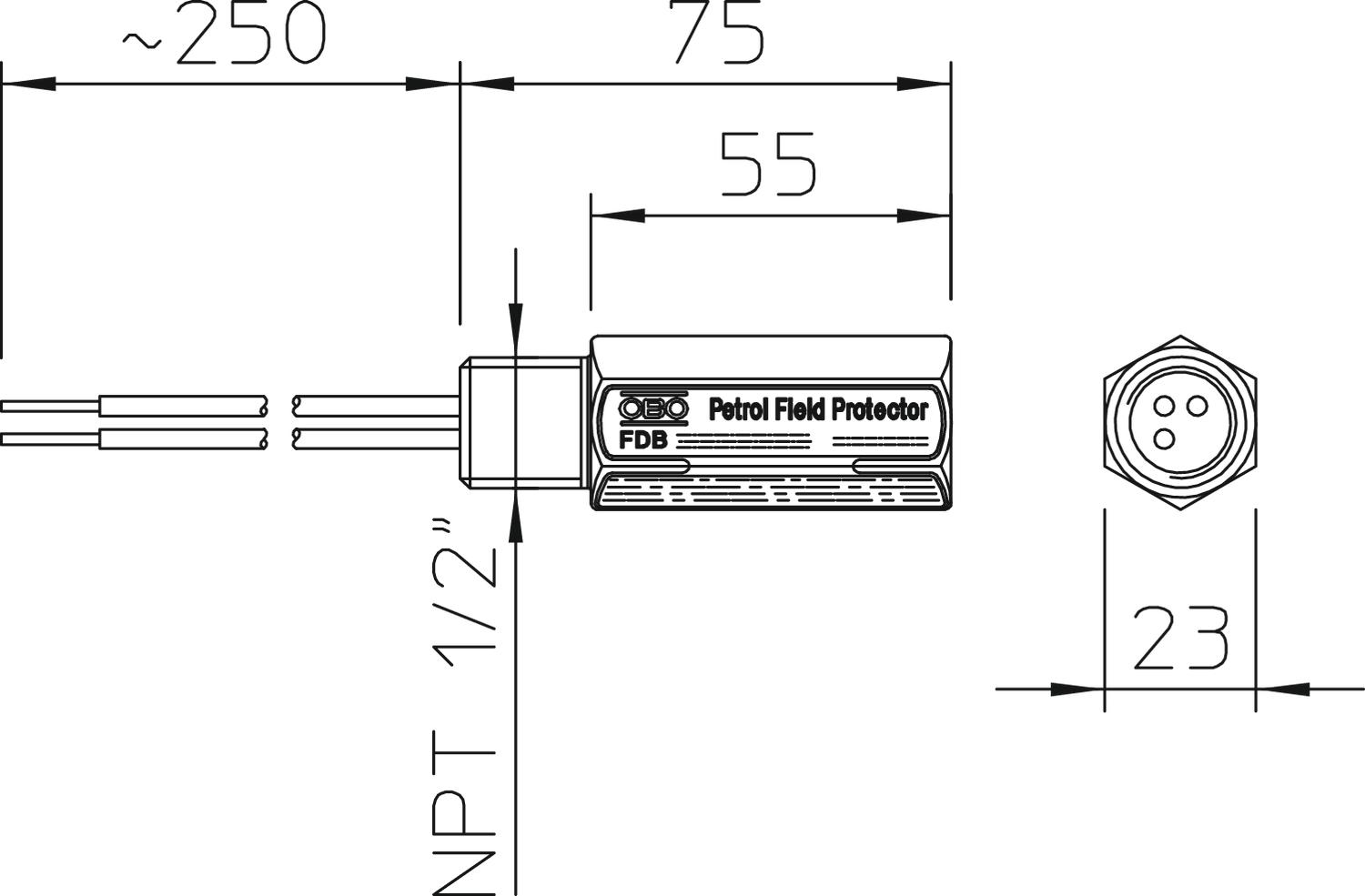

Монтаж на технологічний польовий пристрій:	З’єднувальний провід: 1,5 мм² Довжина ~ 250 мм
Монтаж, ввід/вивід	1/2" NPT
Підходить для вибухонебезпечних зон	II 2(1)G Ex ia [ia Ga] IIC T4..T6 Gb (BVS 10 ATEX E 048)
Рівень захисту	IP65/67
Рівень захисту, жила-жила	<80 V
Рівень захисту, жила-земля	<800 V
Розмір	32V
Сигналізаційний контакт	ні
Сигналізація на прилад	немає
Стандарт для випробування	IEC 61643-21
Уземлення з допомогою:	З’єднувальний кабель

Усі типи

Усі типи

Тип	Кількість полюсів	Конструкція	Максимальна робоча напруга AC	Максимальна робоча напруга DC	Арт. №	Кількість	мін. тов. од.
FDB-2 24-M	2	2-полюсний; метричний	22 V	32 V	5098380	Штука	1 Штука
FDB-3 24-M	3	3-полюсний; метричний	22 V	32 V	5098382	Штука	1 Штука
FDB-2 24-N	2	2-полюсний; NPT	22 V	32 V	5098390	Штука	1 Штука
FDB-3 24-N	3	3-полюсний; NPT	22 V	32 V	5098392	Штука	1 Штука
