Регульована по висоті касетна рамка для тубусного кабельного вводу, RKFRNUZD3, нержавіюча сталь 94 | 25 | | R9

Регульована по висоті касетна рамка для тубусного кабельного вводу, RKFRNUZD3, нержавіюча сталь

Арт. № 7409452 | EAN 4012195869689

Арт. № / Тип	7409452 / RKFRN2UZD3R9VS25

Мін. висота підлоги	94 mm

Товщина підлогового покриття	25 mm

Номінальний розмір монтажних основ	R9

Опис продукту

Опис продукту

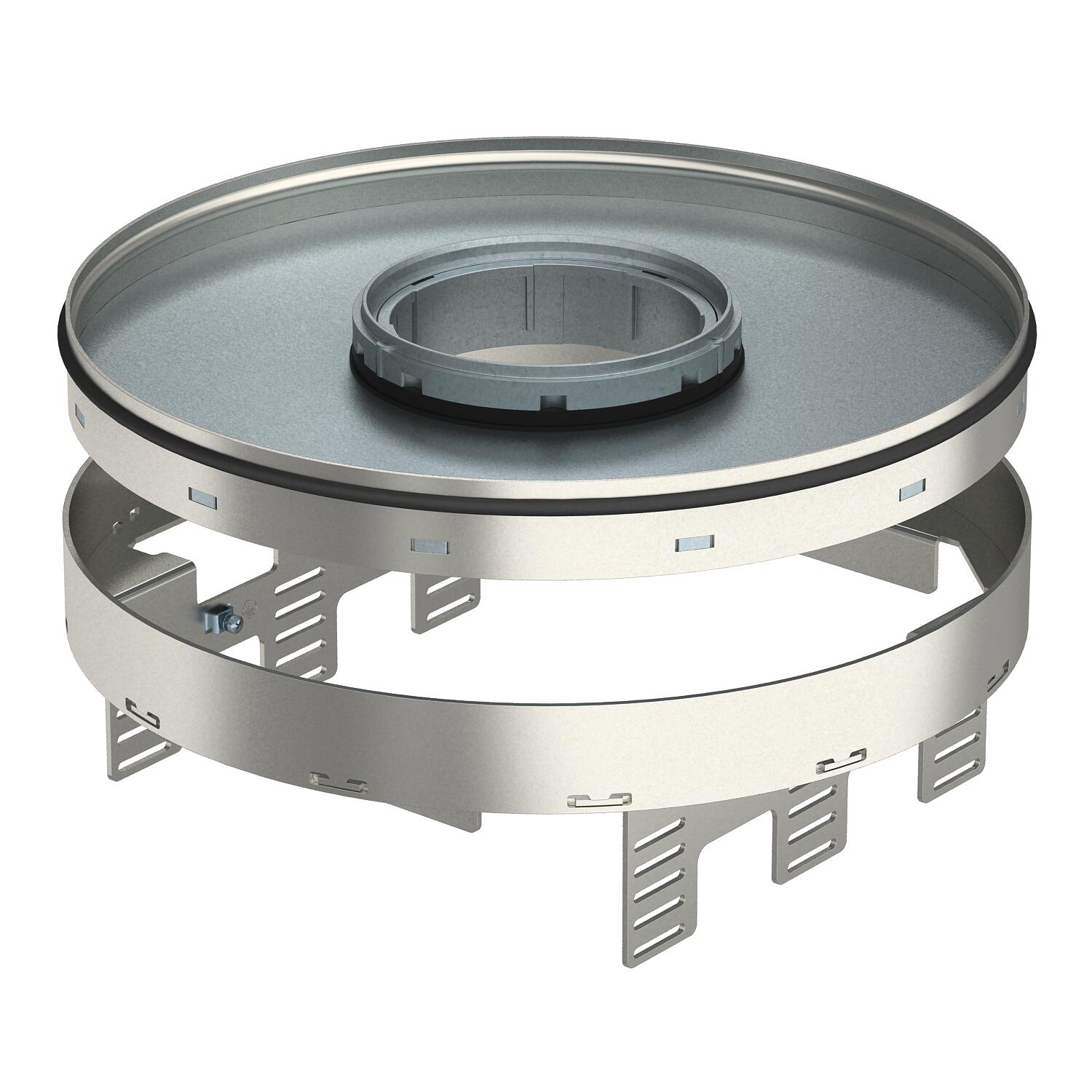

Касетна рамка номінального розміру R9, без підлогових опор, з отвором для тубусного кабельного вводу, для монтажу у приміщенні з сухим та вологим прибиранням підлог. Інсталяція в підлогових монтажних коробках UZD250-3 або UZD350-3, разом з рамкою-адаптером DUG. Встановлення за допомогою вирівнюючого кронштейна (замовляється окремо).
Регульована по висоті касета з місцем для встановлення тубусного ввода, 3 відділення для втсановлення розеткових супортів. Встановлення до 3-х рамок -адаптерів APMT5 Для установки 3 універсальних супортів UT4 та встановлення пристроїв Modul 45.
Height-adjustable cassette, decoupled from the floor, of nominal size R9, for tube bodies, for the installation of accessories in dry- or wet-cleanded floors indoors, for mounting in underfloor boxes UZD350-3, in connection with a mounting lid DUG350-3R9. Mounting is done with height-adjustment brackets (order separately) in the aluminium frame profile of the underfloor boxes.

Height-adjustment cassette, 3-compartment Three cover plates APMT5 can be installed.

Технічні дані

Технічні дані

IK-код ступеню захисту	IK10
від’єднувальний	так
Вертикальне навантаження, велика площа	до 3000 Н
Вертикальне навантаження, невелика площа	до 3000 Н

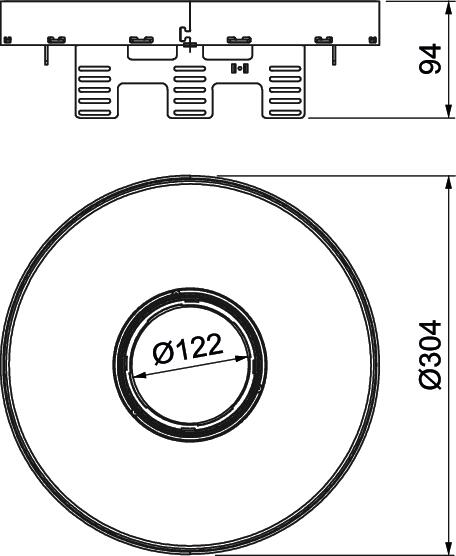

Висота	94 mm
Вуглецевий слід CO2 (GWP) від колиски до воріт	19,2214 кг CO2e / 1 Шт.
Довжина	304 mm
Дозволи	VDE
Кількість кабельних вводів	1
Кількість пристроїв, які можна встановити	12
Конструкція	круглий
Мін. висота підлоги	94 mm
Матеріал	Нержавіюча сталь 1.4301
Монтажний діаметр	305

Номінальний розмір монтажних основ	R9
Підходить для встановлення в підлогу	ні
Підходить для встановлення в фальш-підлогу	ні
Посилена конструкція	ні
Прибирання підлоги	вологий
Розмір	Ø305mm
Ступінь захисту (IP) при використанні	IP20
Ступінь захисту (IP), коли не використовується	IP44
Супорт для монтажних коробок	так
Тип інсталяційної системи	UT4
Тип кабельного вводу	Висувний тубус
Товщина підлогового покриття	25 mm
Установча глибина	104 mm
Ширина	304 mm

Усі типи

Усі типи

Тип	Мін. висота підлоги	Товщина підлогового покриття	Номінальний розмір монтажних основ	Арт. №	Кількість	мін. тов. од.
RKFRN2UZD3R9VS25	94 mm	25 mm	R9	7409452	Штука	1 Штука

Приналежності

Аксесуари до системи

Продукція	Тип	Арт. №	Кількість	мін. тов. од.
Вирівнювальний кронштейн для установки в UGD350-3 для круглої касетної рамки	NW 350-3 RK	7410556	Штука	1 Штука
Кришка тубусу з ручкою, для касети з рамою та касети з регулюванням висоти	TUK2 GV	7428140	Штука	1 Штука
Опалубка Terrazzo для касетних рамок номінальним розміром R9	SK RKR9	7404376	Штука	1 Штука
Рамка-адаптер 350 номінальним розміром R9	DUG 350-3 R9	7400549	Штука	1 Штука
Розетковий супорт UT4 з рамкою для пристроїв Modul 45®, довжина 208 мм	UT4 45 4	7408727	Штука	1 Штука
Рамка супорт для встановлення мультимедійних адаптерів, довжина 208 мм	MTU 3	7407840	Штука	1 Штука
