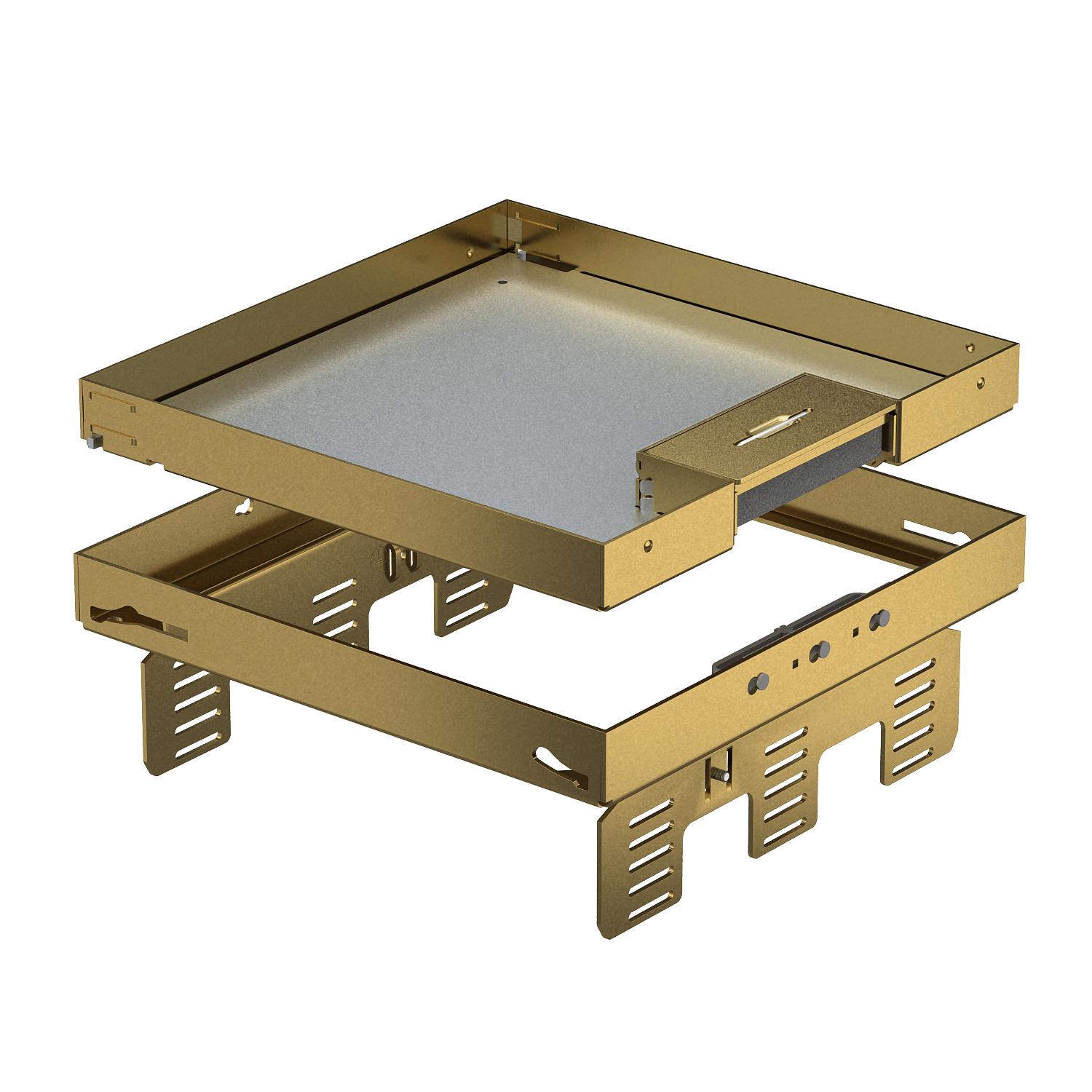

Регульована по висоті касетна рамка RKSNUZD3 з вводом для кабелів, латунь | 105 | 20 | 90 | 9

Регульована по висоті касетна рамка RKSNUZD3 з вводом для кабелів, латунь

Арт. № 7409232 | EAN 4012195867289

Арт. № / Тип

Мін. висота підлоги

Товщина підлогового покриття

Розмір h

Номінальний розмір монтажних основ	9

Опис продукту

Опис продукту

Касетна рамка номінального розміру 9, без підлогових опор, з кабельним вводом, для монтажу у приміщенні з сухим прибиранням підлог, Інсталяція в підлогових монтажних коробках UZD250-3 або UZD350-3, разом з рамкою-адаптером DUG. Встановлення за допомогою вирівнюючого кронштейна (замовляється окремо) в алюмінієвому каркасному профілі підлогових коробів.
Регульована по висоті касета з місцем для встановлення 3-х розеткових супортів. Встановлення до 3-х рамок -адаптерів APMT5 Для установки 3 універсальних супортів UT4 та встановлення пристроїв Modul 45.
Height-adjustable cassette, decoupled from the floor, of nominal size 9, with cord outlet, for the installation of accessories in dry- or wet-cleanded floors indoors, for mounting in underfloor boxes UZD250 or UZD350, in connection with a mounting lid DUG../9. Mounting takes place using height-adjustment brackets (order separately) in the aluminium frame profile of the underfloor boxes.

Height-adjustable cassette with cord outlet, 3-compartment. Three cover plates APMT5 can be installed.

Технічні дані

Технічні дані

IK-код ступеню захисту	IK10
від’єднувальний	так
Вертикальне навантаження, велика площа	до 3000 Н
Вертикальне навантаження, невелика площа	до 3000 Н
Вуглецевий слід CO2 (GWP) від колиски до воріт	13,4498 кг CO2e / 1 Шт.
Дозволи	VDE
Кількість кабельних вводів	1
Кількість монтажних коробок	3
Кількість пристроїв, які можна встановити	12
Конструкція	квадратний
Мін. висота підлоги	105 mm
Матеріал	Латунь
Номінальний розмір монтажних основ	9
Підходить для встановлення в підлогу	так

Підходить для встановлення в фальш-підлогу	так
Посилена конструкція	ні
Прибирання підлоги	сухий

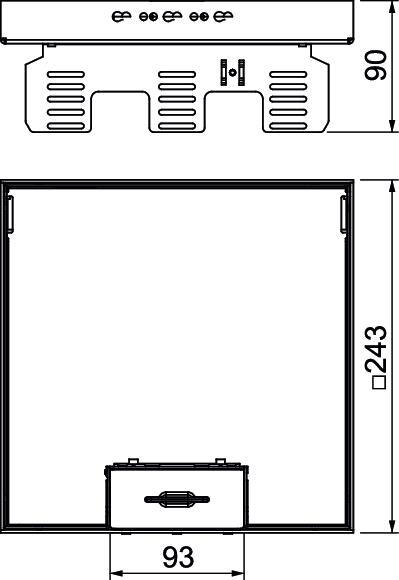

Розмір	243x243mm
Розмір h	90 mm
Стандартний	EN 50085-2-2
Ступінь захисту (IP) при використанні	IP20
Ступінь захисту (IP), коли не використовується	IP40
Супорт для монтажних коробок	так
Тип інсталяційної системи	UT4
Тип кабельного вводу	поворотна розетка
Товщина підлогового покриття	20 mm
Установча глибина	105 mm

Усі типи

Усі типи

Тип	Мін. висота підлоги	Товщина підлогового покриття	Розмір h	Номінальний розмір монтажних основ	Арт. №	Кількість	мін. тов. од.
RKSN2 UZD3 9MS20	105 mm	20 mm	90 mm	9	7409232	Штука	1 Штука
RKSN2 UZD3 9MS25	110 mm	25 mm	95 mm	9	7409234	Штука	1 Штука

Приналежності

Аксесуари до системи

Продукція	Тип	Арт. №	Кількість	мін. тов. од.
Вирівнювальний кронштейн для установки в UGD350-3 для квадратної касетної рамки	NW 350-3 QK	7410544	Штука	1 Штука
Опалубка Terrazzo для касетних рамок номінальним розміром 9	SK RK9	7404372	Штука	1 Штука
Монтажна основа для касетної рамки номінальним розміром 9.	DUG RK UAN 9	7428547	Штука	1 Штука
Рамка-адаптер 350 номінальним розміром 9	DUG 350-3 9	7400513	Штука	1 Штука
Розетковий супорт UT4 з рамкою для пристроїв Modul 45®, довжина 208 мм	UT4 45 4	7408727	Штука	1 Штука
Рамка супорт для встановлення мультимедійних адаптерів, довжина 208 мм	MTU 3	7407840	Штука	1 Штука
