Регульована по висоті касетна рамка з кабельним вводом, RKSR, нержавіюча сталь 110 | 155 | 20 | | R9

Регульована по висоті касетна рамка з кабельним вводом, RKSR, нержавіюча сталь

Арт. № 7409278 | EAN 4012195867586

Арт. № / Тип

Мін. висота підлоги	110 mm

Макс. висота підлоги	155 mm

Товщина підлогового покриття

Номінальний розмір монтажних основ	R9

Опис продукту

Опис продукту

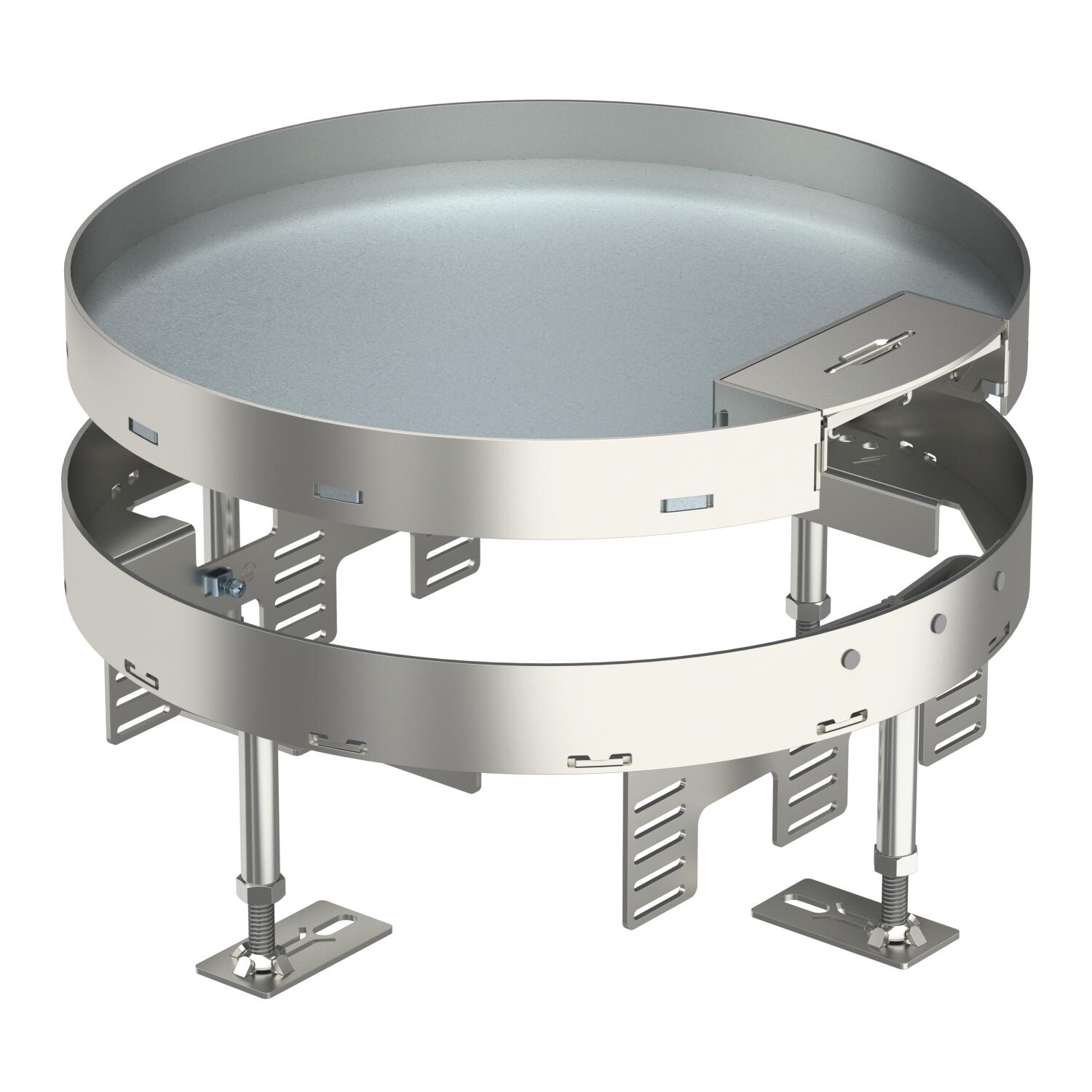

Регульована по висоті касетна рамка номінального розміру R9 з кабельним вводом для встановлення аксесуарів у підлогах з сухим прибиранням у приміщеннях.

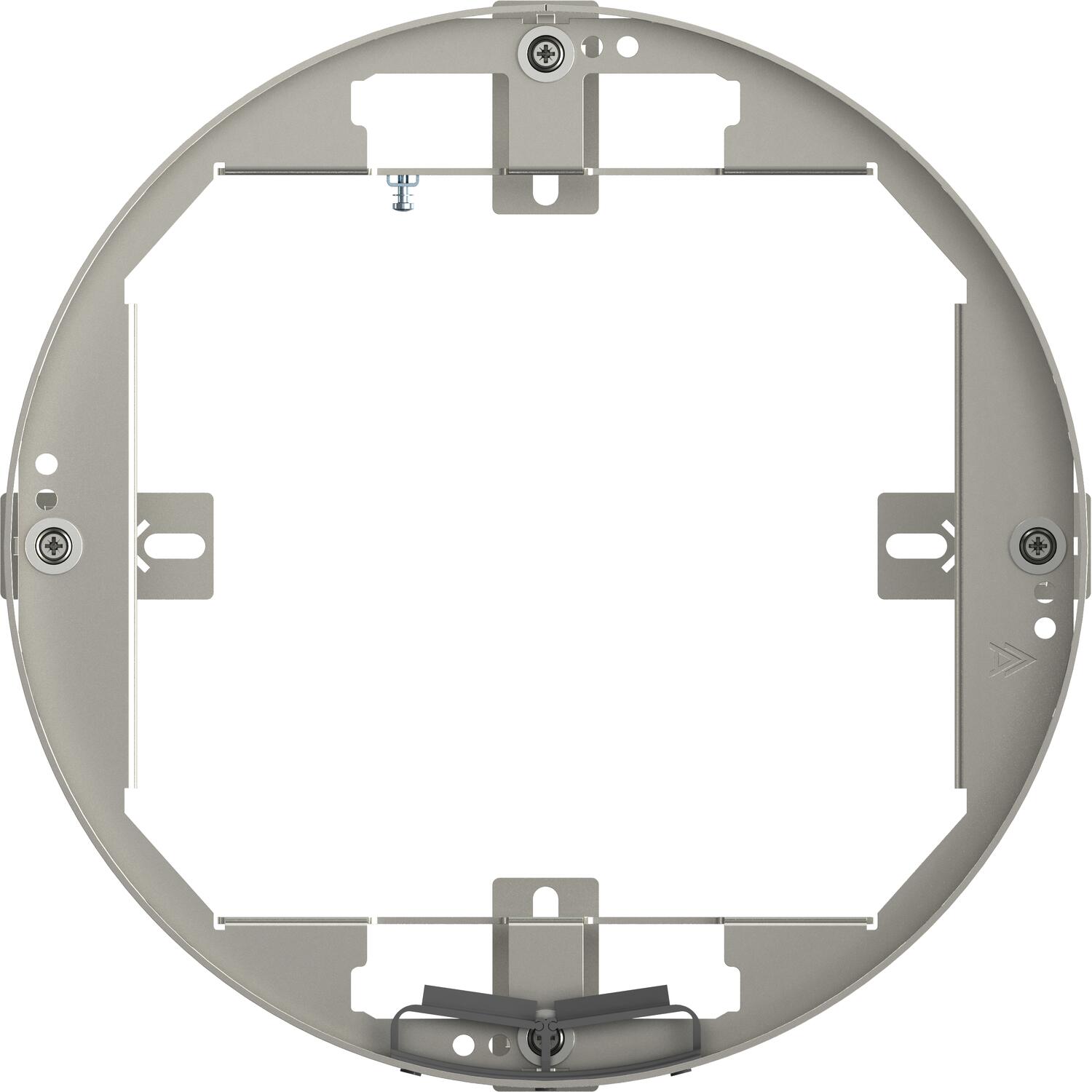

Регульована по висоті касета з місцем для встановлення 3-х розеткових супортів. Встановлення до 3-х рамок -адаптерів APMT5 Для встановлення 3 універсальних супортів UT4.
Height-adjustable round cassette, 3-compartment, with cord outlet of nominal size 9 for the installation of accessories. Cassette suitable for the use in trunking systems, raised and cavity floors in dry- and wet-cleanded floors in indoor areas. Suitable only for smooth floor coverings.

Three cover plates APMT5 can be installed.

Технічні дані

Технічні дані

IK-код ступеню захисту	IK10
від’єднувальний	ні
Вертикальне навантаження, велика площа	до 5000 Н
Вертикальне навантаження, невелика площа	до 3000 Н
Вуглецевий слід CO2 (GWP) від колиски до воріт	18,4172 кг CO2e / 1 Шт.

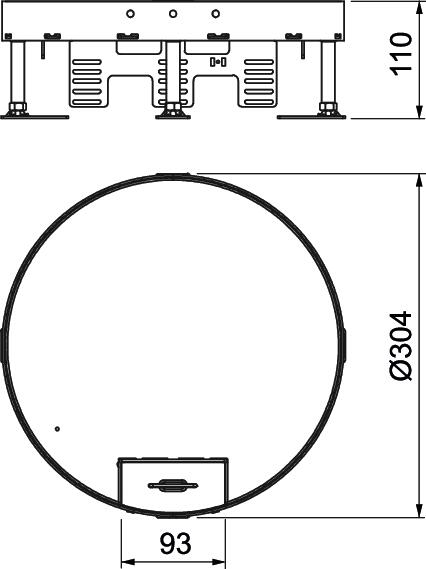

Довжина	304 mm
Дозволи	VDE
Кількість кабельних вводів	1
Кількість монтажних коробок	3
Кількість пристроїв, які можна встановити	12
Конструкція	круглий
Мін. висота підлоги	110 mm
Мін. зона згладжування	110 mm
Макс. висота підлоги	155 mm
Макс. зона згладжування	155 mm
Матеріал	Нержавіюча сталь 1.4301

Монтажний діаметр	305
Номінальний розмір монтажних основ	R9
Підходить для встановлення в підлогу	так
Підходить для встановлення в фальш-підлогу	так
Посилена конструкція	ні
Прибирання підлоги	сухий
Розмір	Ø305mm
Ступінь захисту (IP) при використанні	IP20
Ступінь захисту (IP), коли не використовується	IP40
Супорт для монтажних коробок	так
Тип інсталяційної системи	UT4
Тип кабельного вводу	поворотна розетка
Товщина підлогового покриття	20 mm
Установча глибина	110 mm
Ширина	304 mm

Усі типи

Усі типи

Тип	Мін. висота підлоги	Макс. висота підлоги	Товщина підлогового покриття	Номінальний розмір монтажних основ	Арт. №	Кількість	мін. тов. од.
RKS2 R9 V20	110 mm	155 mm	20 mm	R9	7409278	Штука	1 Штука
RKS2 R9 V25	110 mm	155 mm	25 mm	R9	7409280	Штука	1 Штука

Приналежності

Аксесуари до системи

Продукція	Тип	Арт. №	Кількість	мін. тов. од.
Вирівнювальний блок RKNEV2	RK NEV2 110	7405815	упаковка	1 упаковка
Звукоізоляційна підкладка	SRS 4	7405798	Штука	4 Штука
Опалубка Terrazzo для касетних рамок номінальним розміром R9	SK RKR9	7404376	Штука	1 Штука
Рамка-адаптер 350 номінальним розміром R9	DUG 350-3 R9	7400549	Штука	1 Штука
Розетковий супорт UT4 з рамкою для пристроїв Modul 45®, довжина 208 мм	UT4 45 4	7408727	Штука	1 Штука
Рамка супорт для встановлення мультимедійних адаптерів, довжина 208 мм	MTU 3	7407840	Штука	1 Штука
