Регульована по висоті касетна рамка з тубусним кабельним вводом, RKFR, нержавіюча сталь 110 | 155 | 20 | | R4

Регульована по висоті касетна рамка з тубусним кабельним вводом, RKFR, нержавіюча сталь

Арт. № 7409422 | EAN 4012195869450

Арт. № / Тип

Мін. висота підлоги	110 mm

Макс. висота підлоги	155 mm

Товщина підлогового покриття

Номінальний розмір монтажних основ	R4

Опис продукту

Опис продукту

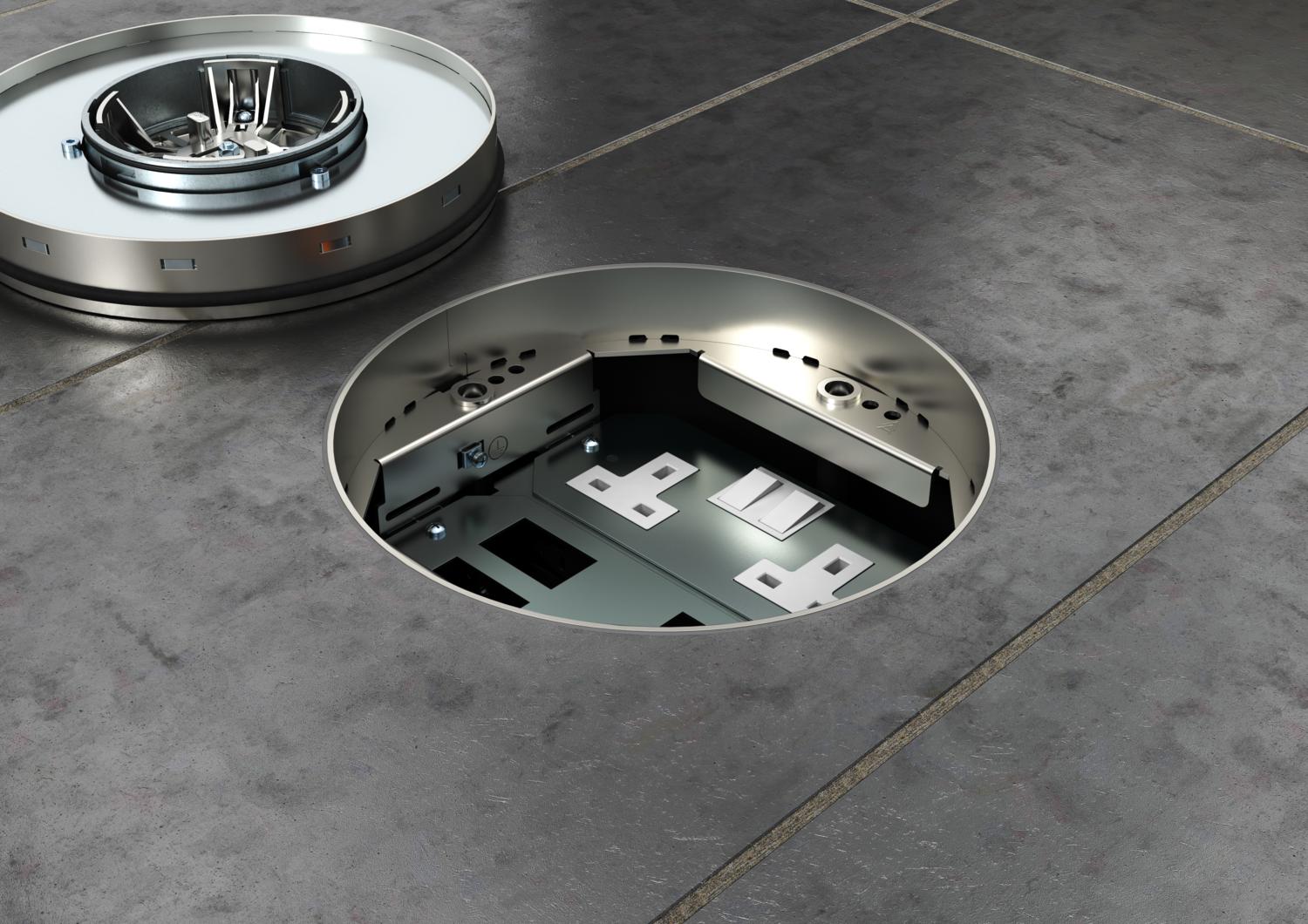

Регульована по висоті касетна рамка номінального розміру R4 з тубусним кабельним вводом для встановлення аксесуарів у підлогах із сухим чищенням у приміщенні.

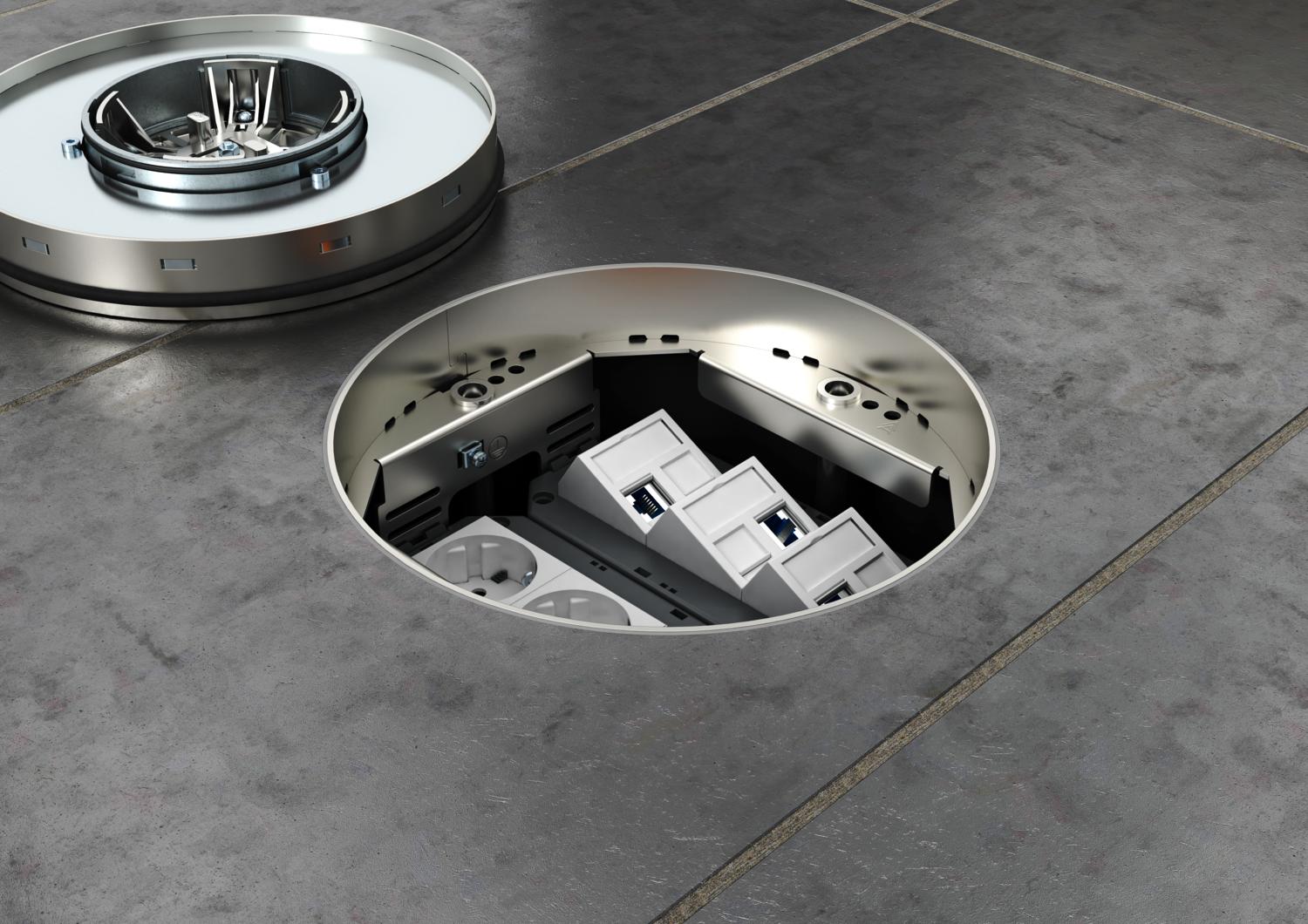

Регульована по висоті касета з місцем для встановлення тубусного ввода Можна встановить до 2-х рамок супортів APMT2. Для установки 2 універсальних супортів UT3 та встановлення пристроїв Modul 45.

Технічні дані

Технічні дані

IK-код ступеню захисту	IK10
від’єднувальний	ні
Вертикальне навантаження, велика площа	до 5000 Н
Вертикальне навантаження, невелика площа	до 3000 Н
Вуглецевий слід CO2 (GWP) від колиски до воріт	12,3599 кг CO2e / 1 Шт.

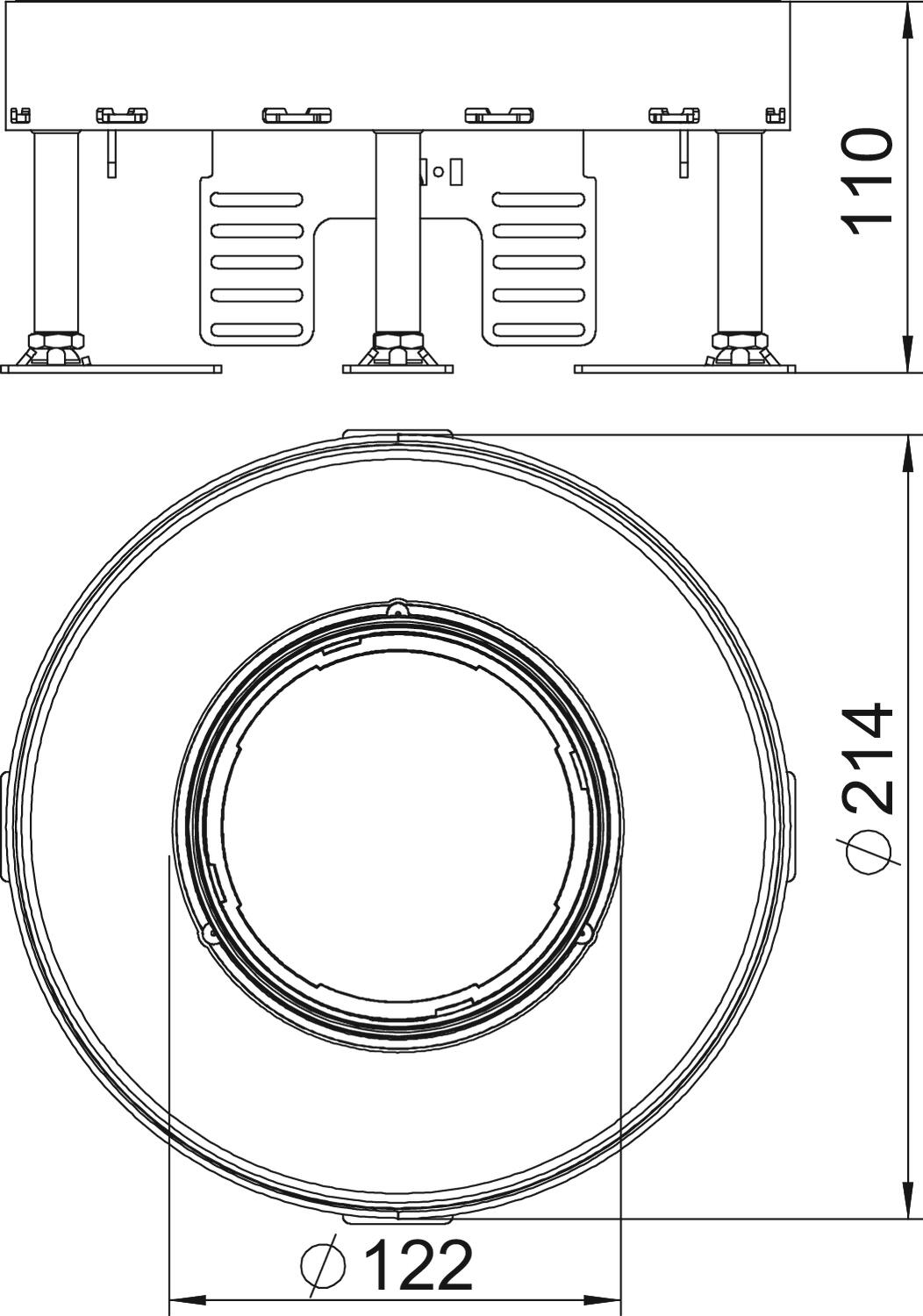

Довжина	214 mm
Дозволи	VDE
Кількість кабельних вводів	1
Кількість монтажних коробок	2
Кількість пристроїв, які можна встановити	6
Конструкція	круглий
Мін. висота підлоги	110 mm
Мін. зона згладжування	110 mm
Макс. висота підлоги	155 mm
Макс. зона згладжування	155 mm
Матеріал	Нержавіюча сталь 1.4301

Монтажний діаметр	215
Номінальний розмір монтажних основ	R4
Підходить для встановлення в підлогу	так
Підходить для встановлення в фальш-підлогу	так
Посилена конструкція	ні
Прибирання підлоги	вологий
Розмір	Ø215mm
Ступінь захисту (IP) при використанні	IP20
Ступінь захисту (IP), коли не використовується	IP44
Супорт для монтажних коробок	так
Тип інсталяційної системи	UT3
Тип кабельного вводу	Висувний тубус
Товщина підлогового покриття	20 mm
Установча глибина	110 mm
Ширина	214 mm

Усі типи

Усі типи

Тип	Мін. висота підлоги	Макс. висота підлоги	Товщина підлогового покриття	Номінальний розмір монтажних основ	Арт. №	Кількість	мін. тов. од.
RKFR2 4 V20	110 mm	155 mm	20 mm	R4	7409422	Штука	1 Штука
RKFR2 4 V25	110 mm	155 mm	25 mm	R4	7409424	Штука	1 Штука

Приналежності

Аксесуари до системи

Продукція	Тип	Арт. №	Кількість	мін. тов. од.
Вирівнювальний блок RKNEV2	RK NEV2 110	7405815	упаковка	1 упаковка
Кришка тубусу з ручкою, для касети з рамою та касети з регулюванням висоти	TUK2 GV	7428140	Штука	1 Штука
Звукоізоляційна підкладка	SRS 4	7405798	Штука	4 Штука
Опалубка Terrazzo для касетних рамок номінальним розміром R4	SK RK4R	7404382	Штука	1 Штука
Рамка-адаптер 350 номінальним розміром R4	DUG 350-3 R4	7400517	Штука	1 Штука
Розетковий супорт UT3, з рамкою для пристроїв Modul 45®, довжина 165 мм	UT3 45 3	7408723	Штука	1 Штука
Рамка супорт для встановлення мультимедійних адаптерів, довжина 165 мм	MTU 2	7407836	Штука	1 Штука
