Регульована за рівнем встановлення касетна рамка з тубусним кабельним вводом, RKFN, нержавіюча сталь 105 | 150 | 20 | 105 | 4

Регульована за рівнем встановлення касетна рамка з тубусним кабельним вводом, RKFN, нержавіюча сталь

Арт. № 7408960 | EAN 4012197278137

Арт. № / Тип

Мін. висота підлоги

Макс. висота підлоги

Товщина підлогового покриття

Розмір h

Номінальний розмір монтажних основ	4

Опис продукту

Опис продукту

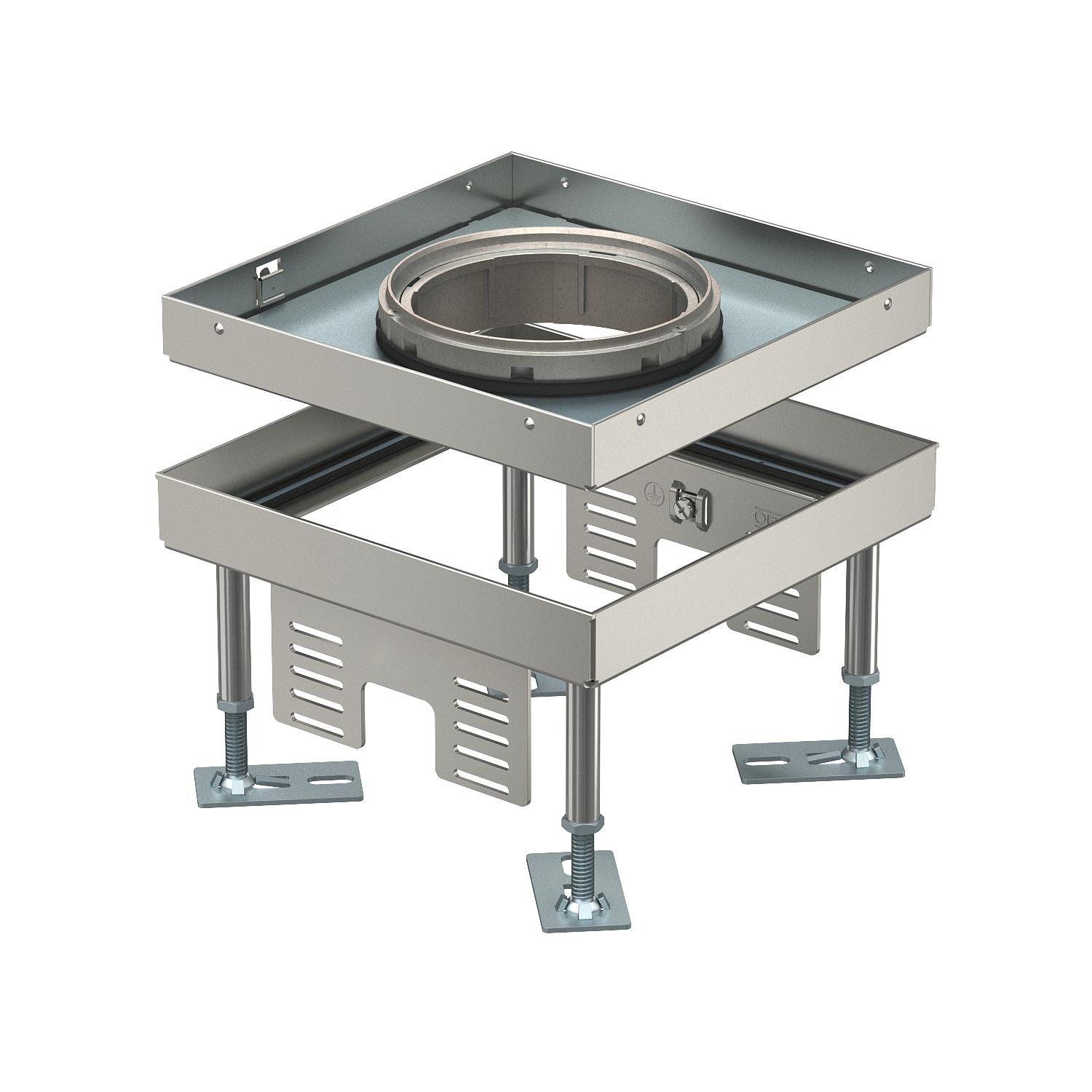

Регульована по висоті касетна рамка номінальним розміром 4. Встановлення у підлогах приміщення з сухим прибиранням.

Регульована по висоті касета з місцем для встановлення тубусного ввода Можна встановить до 2-х рамок супортів APMT2. Для установки 2 універсальних супортів UT3 та встановлення пристроїв Modul 45.

Технічні дані

Технічні дані

IK-код ступеню захисту	IK10
від’єднувальний	ні
Вертикальне навантаження, велика площа	до 5000 Н
Вертикальне навантаження, невелика площа	до 3000 Н

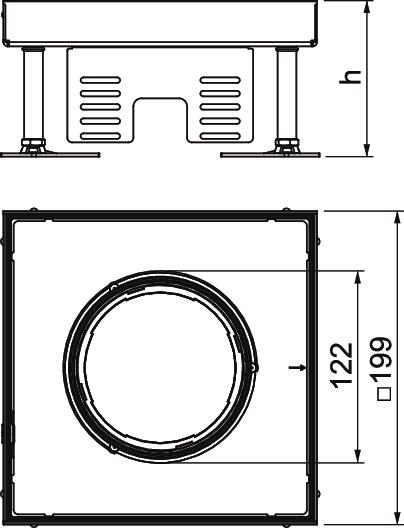

Виріз в підлозі/монтажний отвір	201x201
Висота	105 mm
Вуглецевий слід CO2 (GWP) від колиски до воріт	15,8564 кг CO2e / 1 Шт.
Довжина	199 mm
Довжина, монтажний розмір	201 mm
Дозволи	VDE
Кількість кабельних вводів	1
Кількість пристроїв, які можна встановити	6
Кількість універсальних супортів	2 x UT3
Конструкція	квадратний
Мін. висота підлоги	105 mm
Мін. зона згладжування	105 mm
Макс. висота підлоги	150 mm
Макс. зона згладжування	150 mm

Матеріал	Нержавіюча сталь
Номінальний розмір монтажних основ	4
Підходить для встановлення в підлогу	так
Підходить для встановлення в фальш-підлогу	так
Посилена конструкція	ні
Прибирання підлоги	вологий
Розмір	199x199x100
Розмір h	105 mm
Стандартний	EN 50085-2-2
Ступінь захисту (IP) при використанні	IP20
Ступінь захисту (IP), коли не використовується	IP55
Супорт для монтажних коробок	ні
Тип інсталяційної системи	UT3
Тип кабельного вводу	Висувний тубус
Товщина підлогового покриття	20 mm
Установча глибина	105 mm
Ширина	199 mm
Ширина, монтажний розмір	201 mm

Усі типи

Усі типи

Тип	Мін. висота підлоги	Макс. висота підлоги	Товщина підлогового покриття	Розмір h	Номінальний розмір монтажних основ	Арт. №	Кількість	мін. тов. од.
RKFN3 4 VS 20	105 mm	150 mm	20 mm	105 mm	4	7408960	Штука	1 Штука
RKFN3 4 VS 25	110 mm	155 mm	25 mm	110 mm	4	7408962	Штука	1 Штука

Приналежності

Аксесуари до системи

Продукція	Тип	Арт. №	Кількість	мін. тов. од.
Вирівнювальний блок RKNEV2	RK NEV2 110	7405815	упаковка	1 упаковка
Кришка тубусу з ручкою, для касети з рамою та касети з регулюванням висоти	TUK2 GV	7428140	Штука	1 Штука
Звукоізоляційна підкладка	SRS 4	7405798	Штука	4 Штука
Опалубка Terrazzo для касетних рамок номінальним розміром 4	SK RK4	7404380	Штука	1 Штука
Рамка-адаптер 350 номінальним розміром 4	DUG 350-3 4	7400505	Штука	1 Штука
Розетковий супорт UT3, з рамкою для пристроїв Modul 45®, довжина 165 мм	UT3 45 3	7408723	Штука	1 Штука
Рамка супорт для встановлення мультимедійних адаптерів, довжина 165 мм	MTU 2	7407836	Штука	1 Штука
