Ревізійна касетна рамка RKN з регулюванням висоти встановлення, латунь 105 | 155 | 20 | | R4
morepic-1 morepic-2 morepic-3

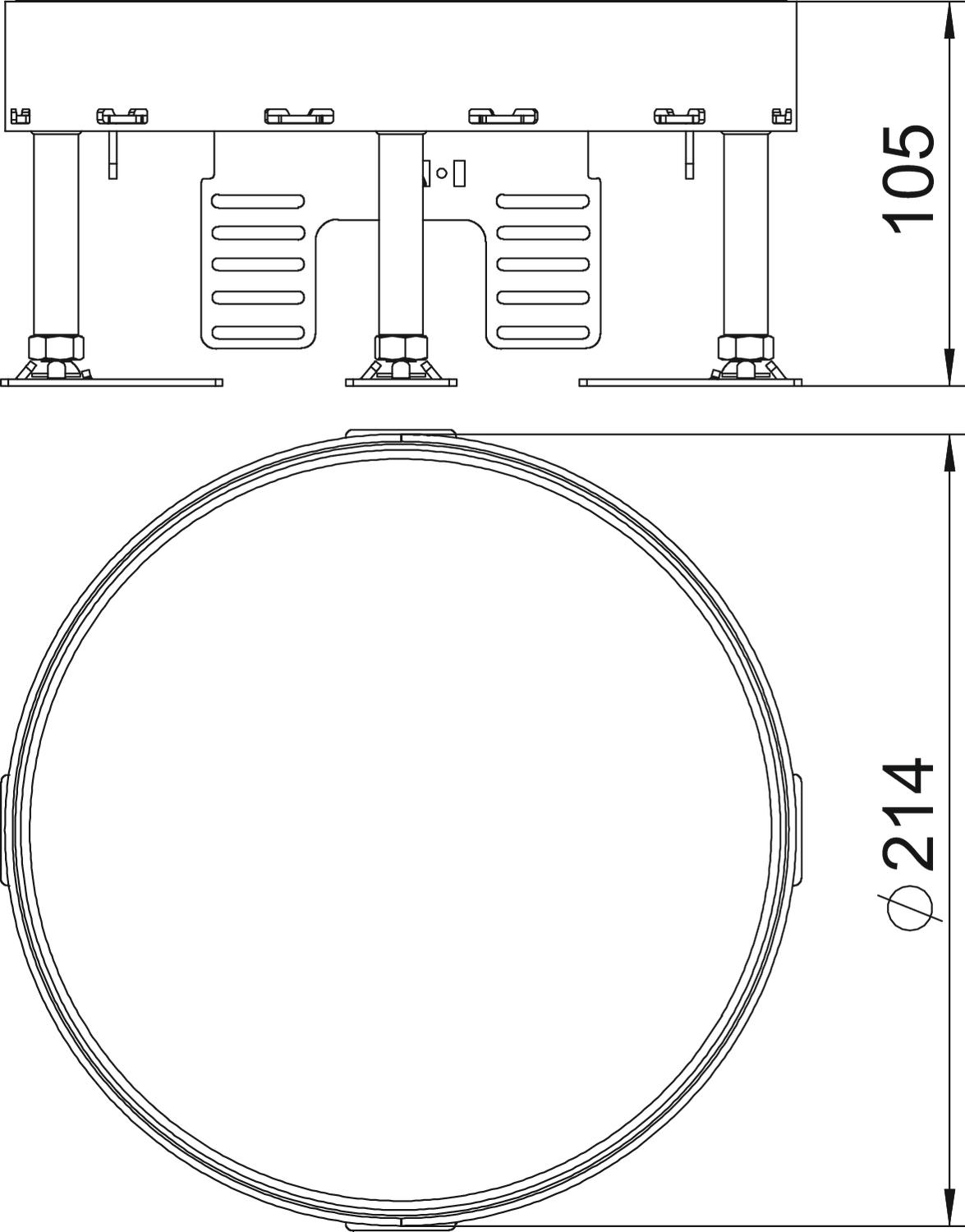

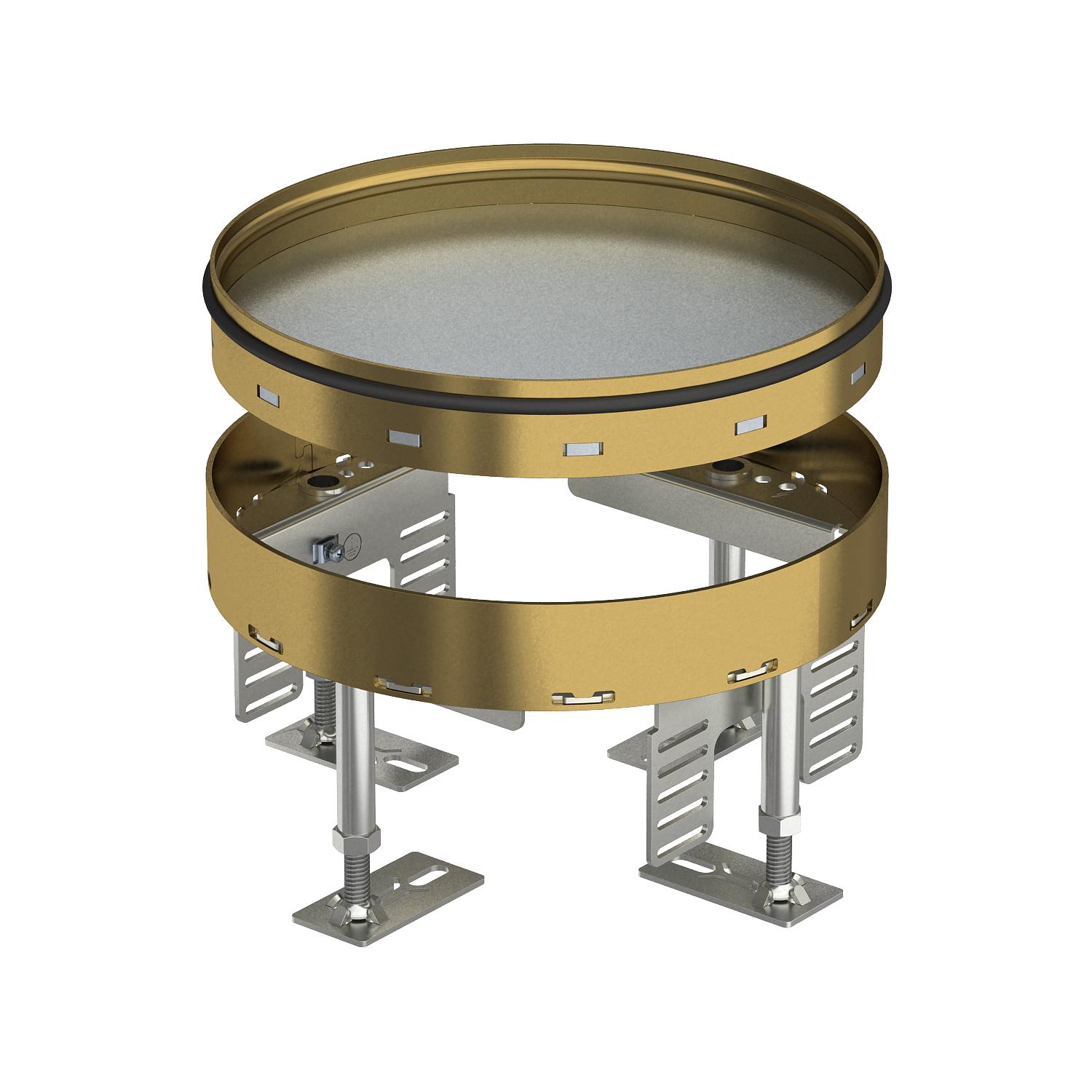

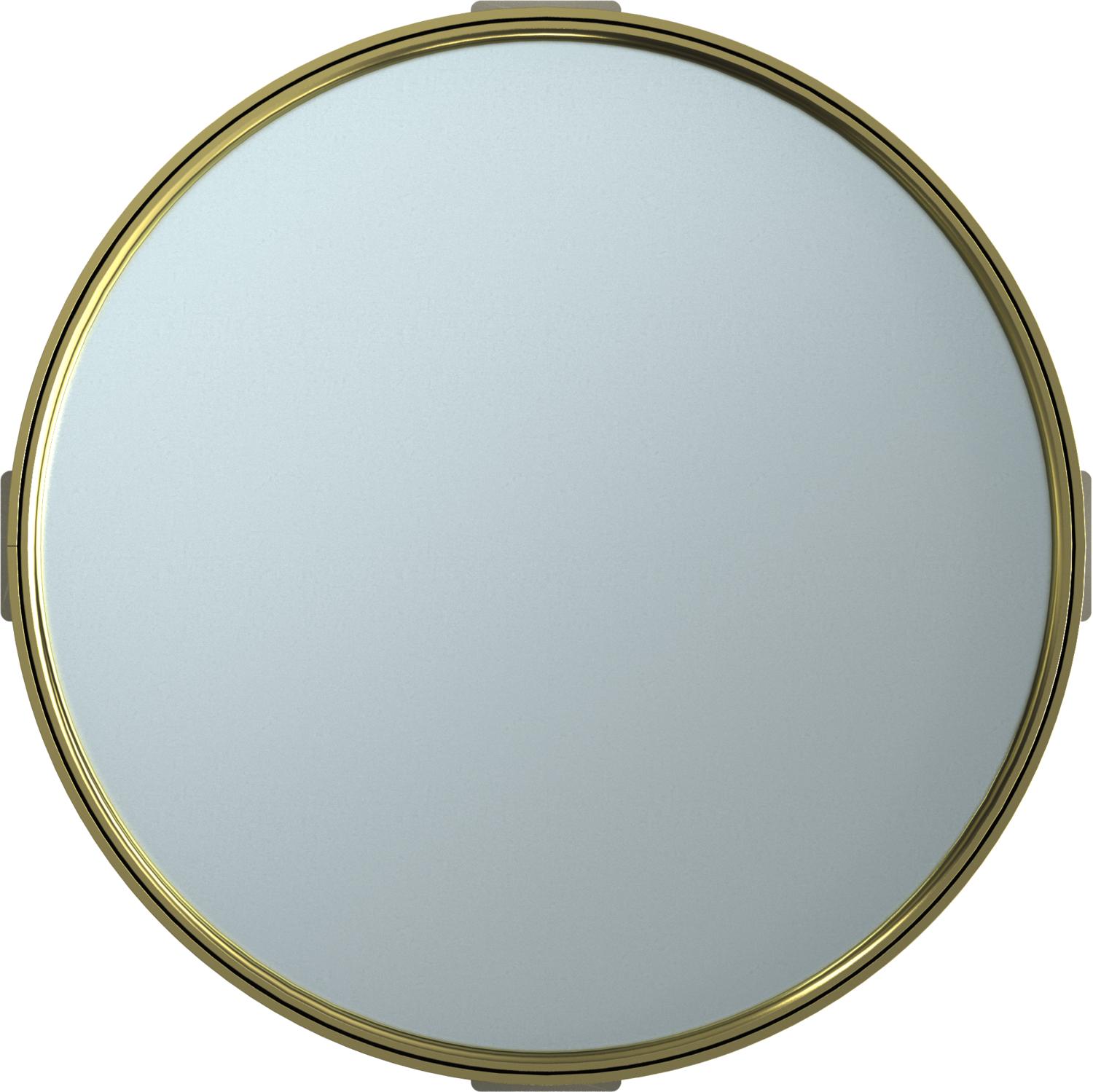

Ревізійна касетна рамка RKN з регулюванням висоти встановлення, латунь

Арт. № 7409082 | EAN 4012195868187

105 mm
155 mm
R4
Опис продукту
Опис продукту
Регульована по висоті ревізійна касетна рамка номінальним розміром R4. Встановлення у підлогах приміщення з сухим або вологим прибиранням. Підходить тільки для гладких підлогових покриттів.
Регульована по висоті ревізійна касетна рамка. Можна встановить до 2-х рамок супортів APMT2. Для установки 2 універсальних супортів UT3 та встановлення пристроїв Modul 45.
  • Спілка електротехників, фахівців з електроники та інформаційної техніки (e.V.), Німеччина
  • Communautés Européennes, сертифікат відповідності ЄС згідно директиви ЄС
  • CO₂ footprint (PCF)
Технічні дані

Технічні дані

IK-код ступеню захисту IK10
від’єднувальний ні
Вертикальне навантаження, велика площа до 5000 Н
Вертикальне навантаження, невелика площа до 3000 Н
Вуглецевий слід CO2 (GWP) від колиски до воріт 8,4894 кг CO2e / 1 Шт.
Дозволи VDE
Кількість монтажних коробок 2
Конструкція круглий
Мін. висота підлоги 105 mm
Мін. зона згладжування 105 mm
Макс. висота підлоги 155 mm
Макс. зона згладжування 155 mm
Матеріал Латунь
Монтажний діаметр 215
Номінальний розмір монтажних основ R4
Підходить для встановлення в підлогу так
Підходить для встановлення в фальш-підлогу так
Посилена конструкція ні
Прибирання підлоги вологий
Розмір Ø215mm
Ступінь захисту (IP) при використанні IP00
Ступінь захисту (IP), коли не використовується IP44
Супорт для монтажних коробок ні
Тип інсталяційної системи UT3
Тип кабельного вводу без розетки
Товщина підлогового покриття 20 mm
Установча глибина 105 mm
Усі типи

Усі типи

Тип Мін. висота підлоги Макс. висота підлоги Товщина підлогового покриття Номінальний розмір монтажних основ Арт. № Кількість мін. тов. од.
RKR2 4M 20 105 mm 155 mm 20 mm R4 7409082
1 Штука
RKR2 4M 25 105 mm 155 mm 25 mm R4 7409084
1 Штука
Приналежності

Аксесуари до системи

Продукція Тип Арт. № Кількість мін. тов. од.
Вирівнювальний блок RKNEV2 Вирівнювальний блок RKNEV2 RK NEV2 110 7405815
1 упаковка
Звукоізоляційна підкладка Звукоізоляційна підкладка SRS 4 7405798
4 Штука
Опалубка Terrazzo для касетних рамок номінальним розміром R4 Опалубка Terrazzo для касетних рамок номінальним розміром R4 SK RK4R 7404382
1 Штука
Рамка-адаптер 350 номінальним розміром R4 Рамка-адаптер 350 номінальним розміром R4 DUG 350-3 R4 7400517
1 Штука
