Ревізійна касетна рамка RKNUZD3, латунь | 105 | 20 | 90 | 9

Ревізійна касетна рамка RKNUZD3, латунь

Арт. № 7409062 | EAN 4012195867944

Арт. № / Тип

Мін. висота підлоги

Товщина підлогового покриття

Розмір h

Номінальний розмір монтажних основ	9

Опис продукту

Опис продукту

Ревізійна касетна рамка без підлогових кріплень номінального розміру 9 для встановлення в сухих або вологоочищених підлогах у приміщенні в монтажних коробках UZD250-3 або UZD350-3, разом з рамкою-адаптером DUG. Встановлення за допомогою вирівнюючого кронштейна (замовляється окремо) в алюмінієвому каркасному профілі підлогових коробів. Підходить тільки для гладких підлогових покриттів.
Ревізійна касетна рамка. Встановлення до 3-х рамок -адаптерів APMT5 Для установки 3 універсальних супортів UT4 та встановлення пристроїв Modul 45.

Технічні дані

Технічні дані

IK-код ступеню захисту	IK10
від’єднувальний	так
Вертикальне навантаження, велика площа	до 3000 Н
Вертикальне навантаження, невелика площа	до 3000 Н
Вуглецевий слід CO2 (GWP) від колиски до воріт	12,5598 кг CO2e / 1 Шт.
Дозволи	VDE
Конструкція	квадратний
Мін. висота підлоги	105 mm
Матеріал	Латунь
Номінальний розмір монтажних основ	9
Підходить для встановлення в підлогу	так
Підходить для встановлення в фальш-підлогу	так

Посилена конструкція	ні
Прибирання підлоги	вологий

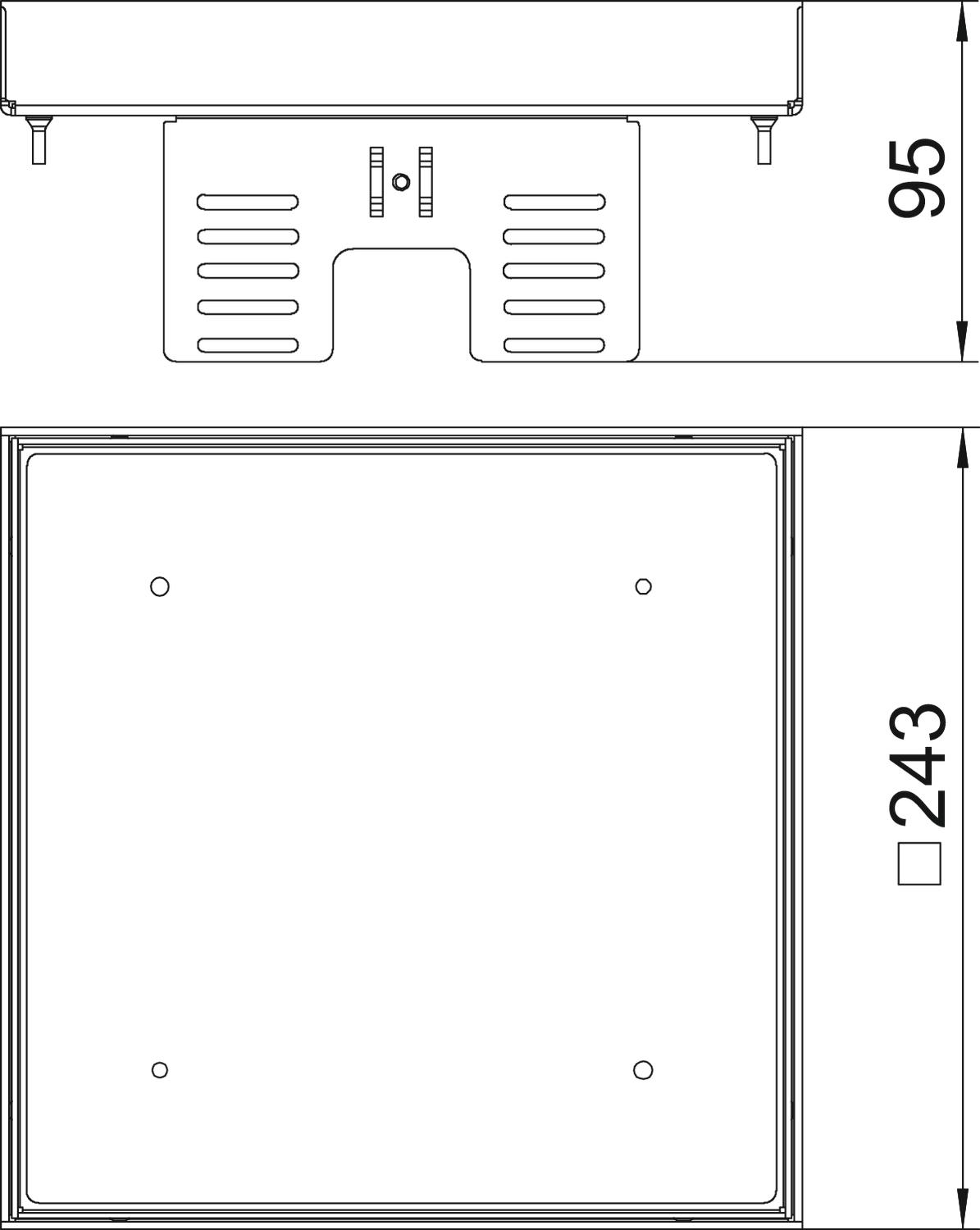

Розмір	243x243mm
Розмір h	90 mm
Ступінь захисту (IP) при використанні	IP00
Ступінь захисту (IP), коли не використовується	IP44
Супорт для монтажних коробок	ні
Тип інсталяційної системи	UT4
Тип кабельного вводу	без розетки
Товщина підлогового покриття	20 mm
Установча глибина	105 mm

Усі типи

Усі типи

Тип	Мін. висота підлоги	Товщина підлогового покриття	Розмір h	Номінальний розмір монтажних основ	Арт. №	Кількість	мін. тов. од.
RKN2 UZD3 9MS20	105 mm	20 mm	90 mm	9	7409062	Штука	1 Штука
RKN2 UZD3 9MS25	110 mm	25 mm	95 mm	9	7409064	Штука	1 Штука

Приналежності

Аксесуари до системи

Продукція	Тип	Арт. №	Кількість	мін. тов. од.
Вирівнювальний кронштейн для установки в UGD350-3 для квадратної касетної рамки	NW 350-3 QK	7410544	Штука	1 Штука
Опалубка Terrazzo для касетних рамок номінальним розміром 9	SK RK9	7404372	Штука	1 Штука
Монтажна основа для касетної рамки номінальним розміром 9.	DUG RK UAN 9	7428547	Штука	1 Штука
Рамка-адаптер 350 номінальним розміром 9	DUG 350-3 9	7400513	Штука	1 Штука
