Ревізійна касетна рамка RKRNUZD3, нержавіюча сталь 94 | 25 | | R4

Ревізійна касетна рамка RKRNUZD3, нержавіюча сталь

Арт. № 7409140 | EAN 4012195868552

Арт. № / Тип	7409140 / RKRN2UZD3R4VS25

Мін. висота підлоги	94 mm

Товщина підлогового покриття	25 mm

Номінальний розмір монтажних основ	R4

Опис продукту

Опис продукту

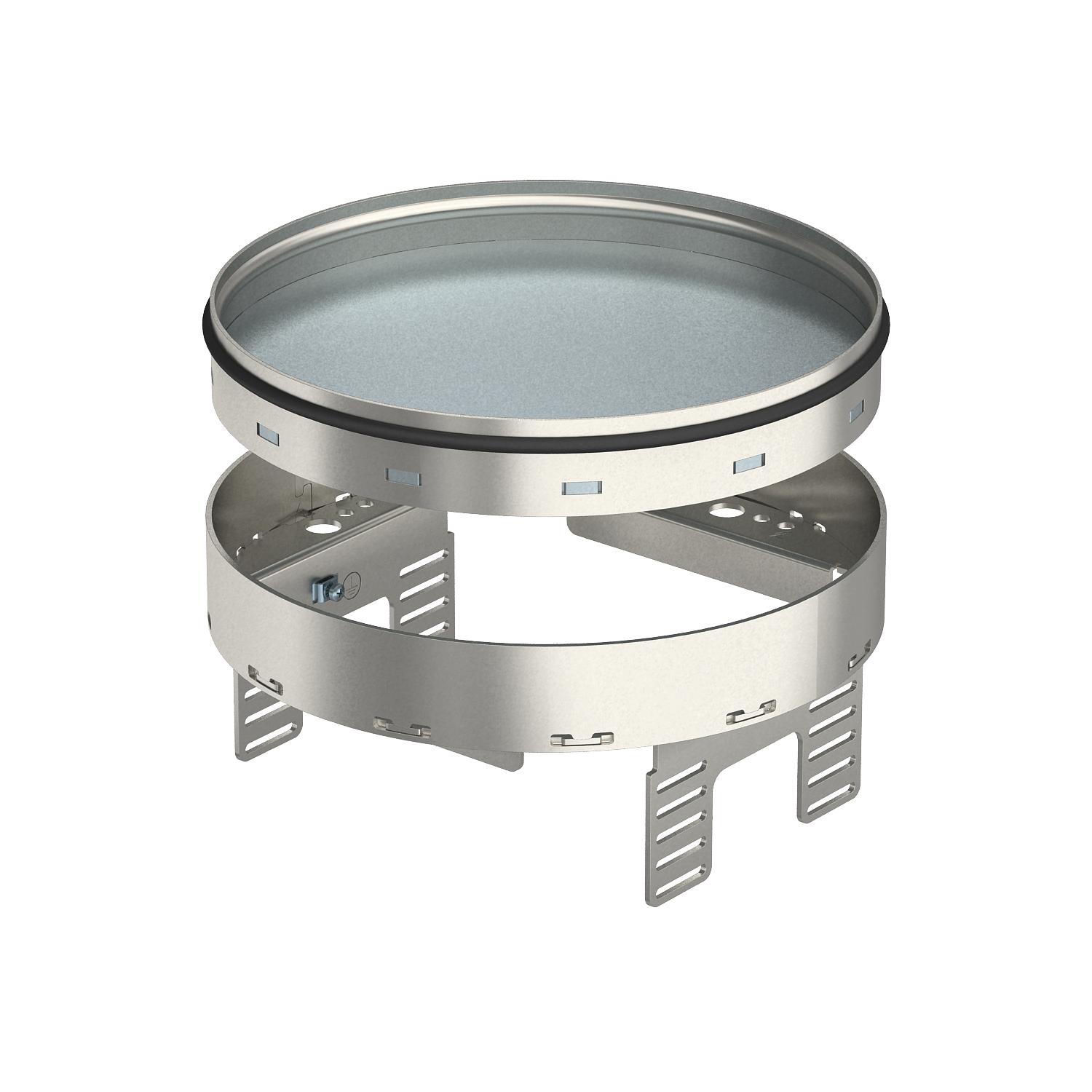

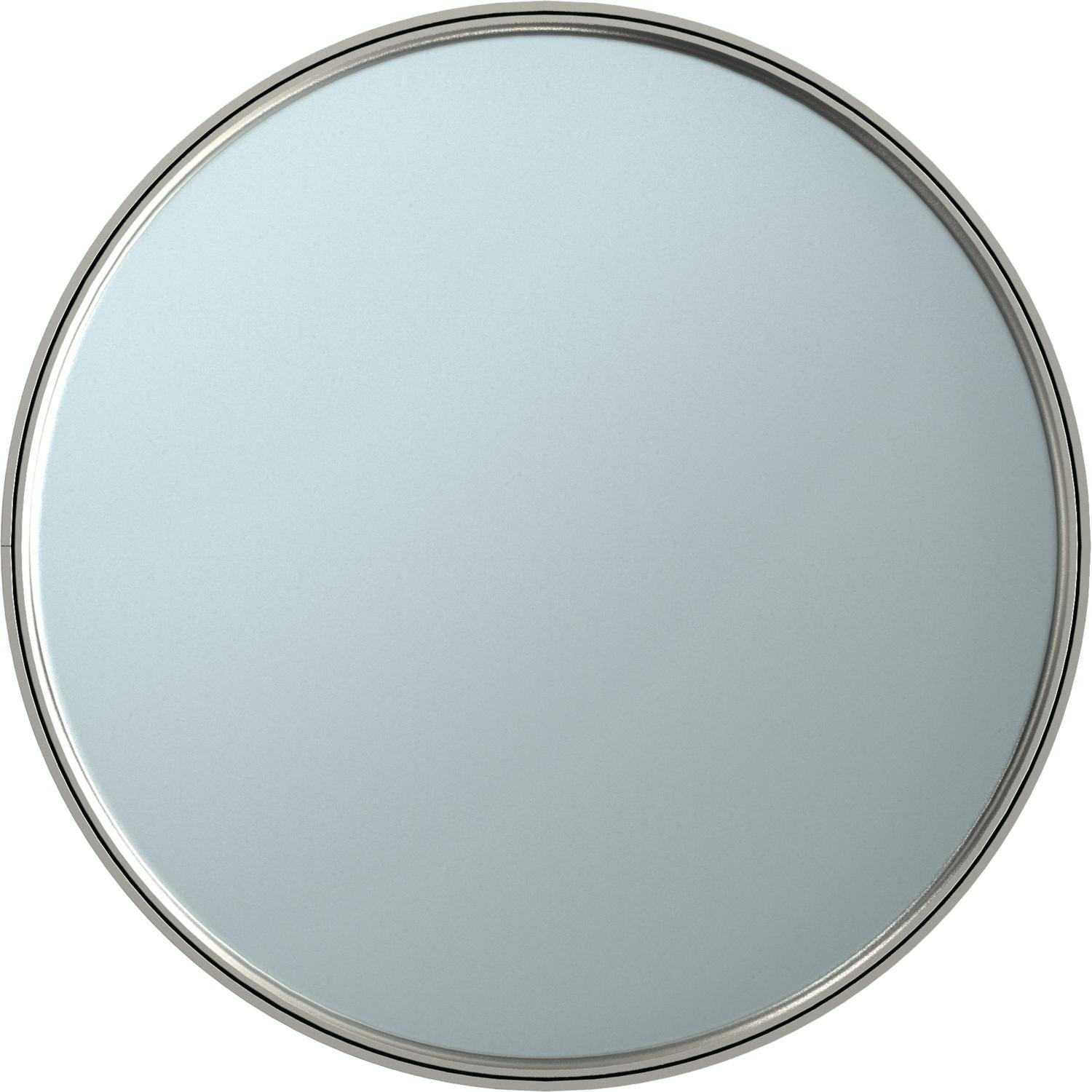

Кругла ревізійна касетна рамка без підлогових кріплень номінального розміру R4 для встановлення в приміщеннях з сухим типом прибирання в монтажних коробках UZD250-3 або UZD350-3, разом з рамкою-адаптером DUG. Встановлення за допомогою вирівнюючого кронштейна (замовляється окремо) в алюмінієвому каркасному профілі підлогових коробів. Підходить тільки для гладких підлогових покриттів.
Регульована по висоті ревізійна касетна рамка. Можна встановить до 2-х рамок супортів APMT2. Для установки 2 універсальних супортів UT3 та встановлення пристроїв Modul 45.

Технічні дані

Технічні дані

IK-код ступеню захисту	IK10
від’єднувальний	так
Вертикальне навантаження, велика площа	до 3000 Н
Вертикальне навантаження, невелика площа	до 3000 Н

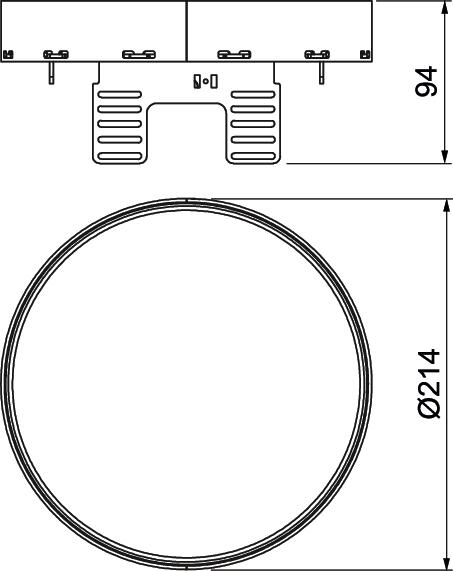

Висота	94 mm
Вуглецевий слід CO2 (GWP) від колиски до воріт	9,8383 кг CO2e / 1 Шт.
Довжина	214 mm
Дозволи	VDE
Конструкція	круглий
Мін. висота підлоги	94 mm
Матеріал	Нержавіюча сталь 1.4301
Монтажний діаметр	215
Номінальний розмір монтажних основ	R4

Підходить для встановлення в підлогу	ні
Підходить для встановлення в фальш-підлогу	ні
Посилена конструкція	ні
Прибирання підлоги	вологий
Розмір	Ø215mm
Ступінь захисту (IP) при використанні	IP00
Ступінь захисту (IP), коли не використовується	IP44
Супорт для монтажних коробок	ні
Тип інсталяційної системи	UT3
Товщина підлогового покриття	25 mm
Установча глибина	104 mm
Ширина	214 mm

Усі типи

Усі типи

Тип	Мін. висота підлоги	Товщина підлогового покриття	Номінальний розмір монтажних основ	Арт. №	Кількість	мін. тов. од.
RKRN2UZD3R4VS25	94 mm	25 mm	R4	7409140	Штука	1 Штука

Приналежності

Аксесуари до системи

Продукція	Тип	Арт. №	Кількість	мін. тов. од.
Вирівнювальний кронштейн для установки в UGD350-3 для круглої касетної рамки	NW 350-3 RK	7410556	Штука	1 Штука
Опалубка Terrazzo для касетних рамок номінальним розміром R4	SK RK4R	7404382	Штука	1 Штука
Рамка-адаптер 350 номінальним розміром R4	DUG 350-3 R4	7400517	Штука	1 Штука
