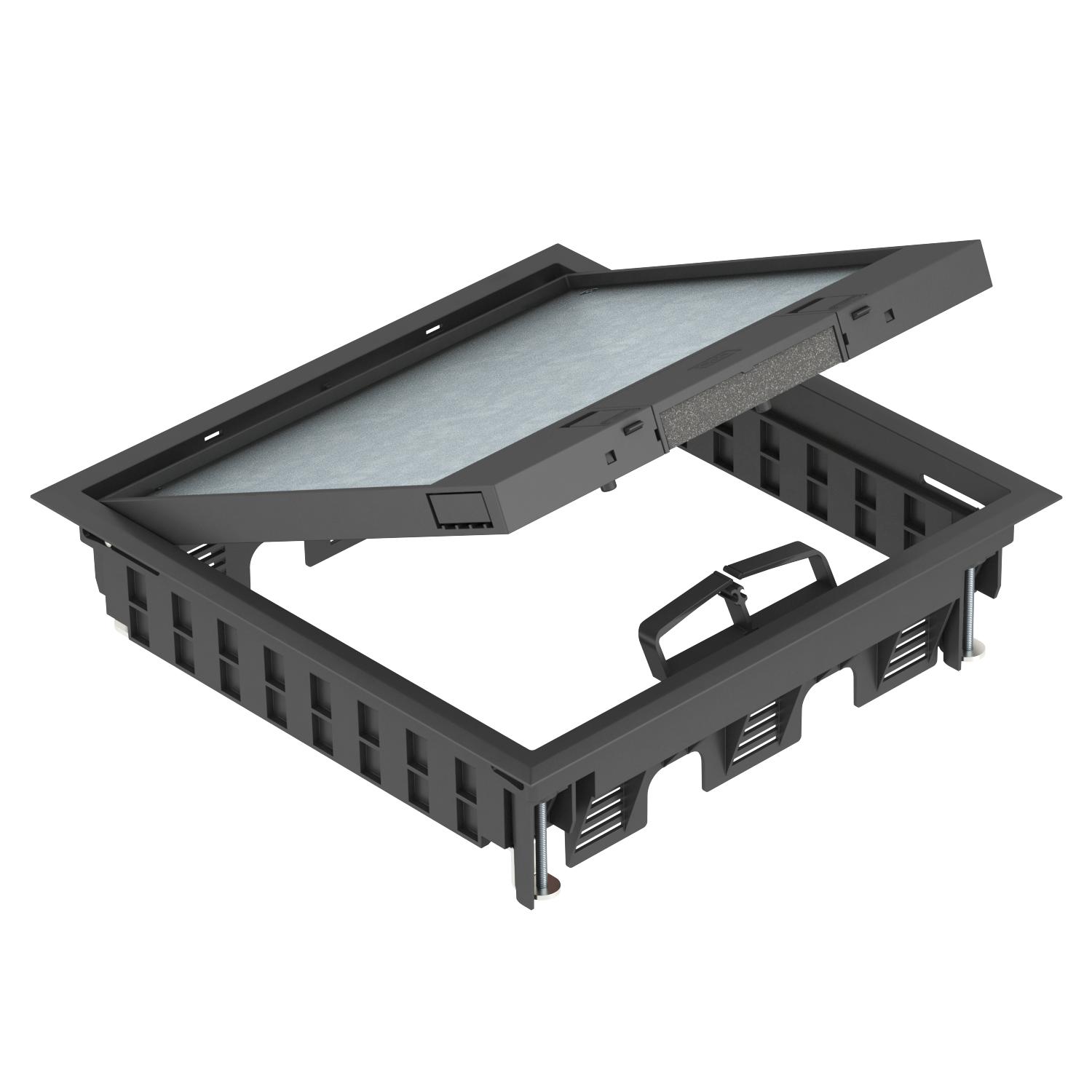

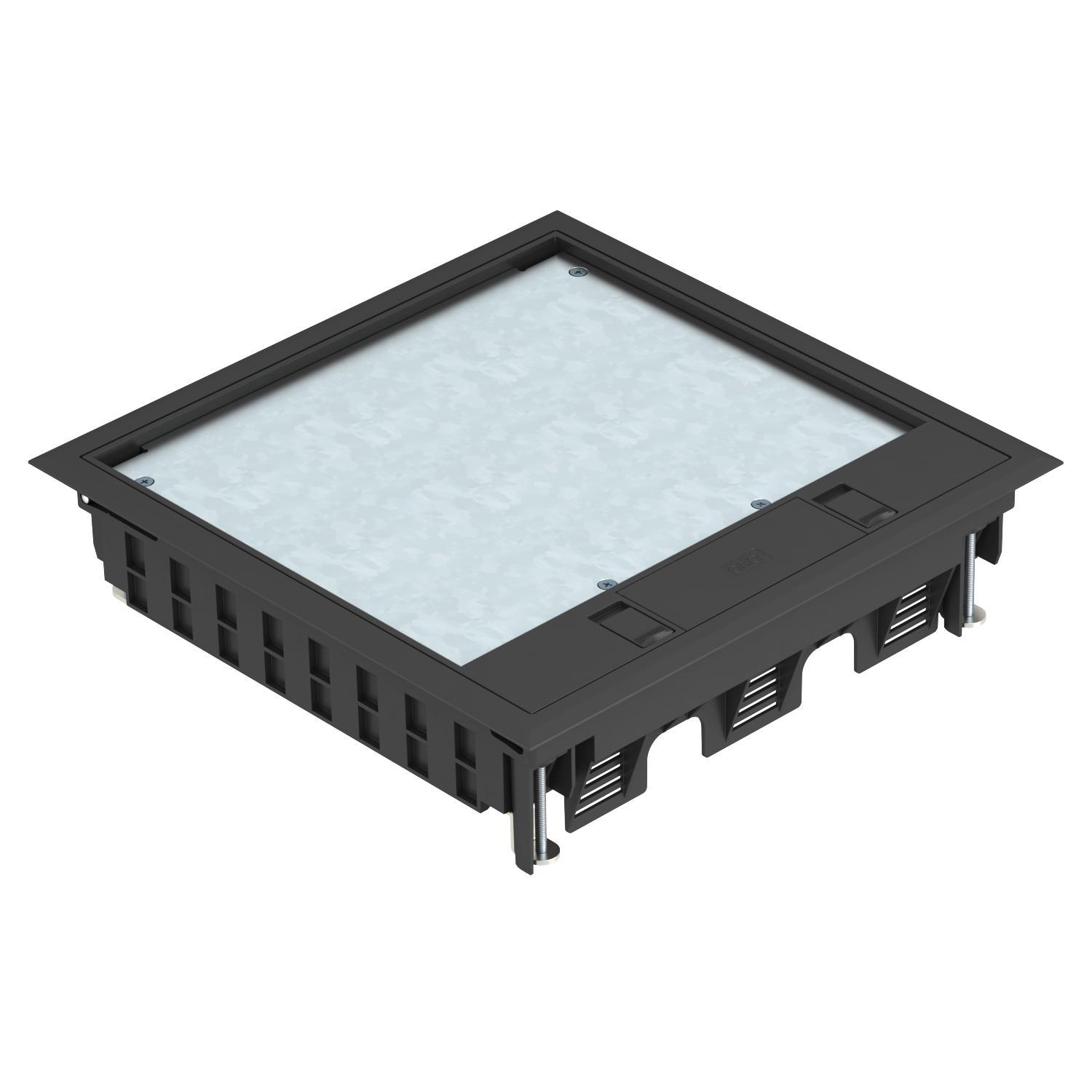

Розетковий люк GES9-3S, кришка з двома фіксаторами
Арт. № 7405085 | EAN 4012196460557
- Опис продукту
-
Опис продуктуПідлоговий розетковий люк, кришка з двома фіксаторами, для встановлення до 12 окремих пристроїв Modul 45 у 3 універсальних супортах UT4. Інсталяція в системах підлогових каналів та цементних підлогах у приміщенні.
Поглиблення в кришці для підлогового покриття 5 мм, за необхідності також регулюється до 10 мм.
Вставка пристрою з фіксатором, 3-позиційна, для установки монтажного кронштейна MT9. Можна встановити накладки типу APMT5
Поглиблення в кришці для підлогового покриття 5 мм, за необхідності також регулюється до 10 мм.
Можна використовувати до 9 установочних пристроїв з центральною пластиною 50 мм.
-
- Технічні дані
-
Технічні дані

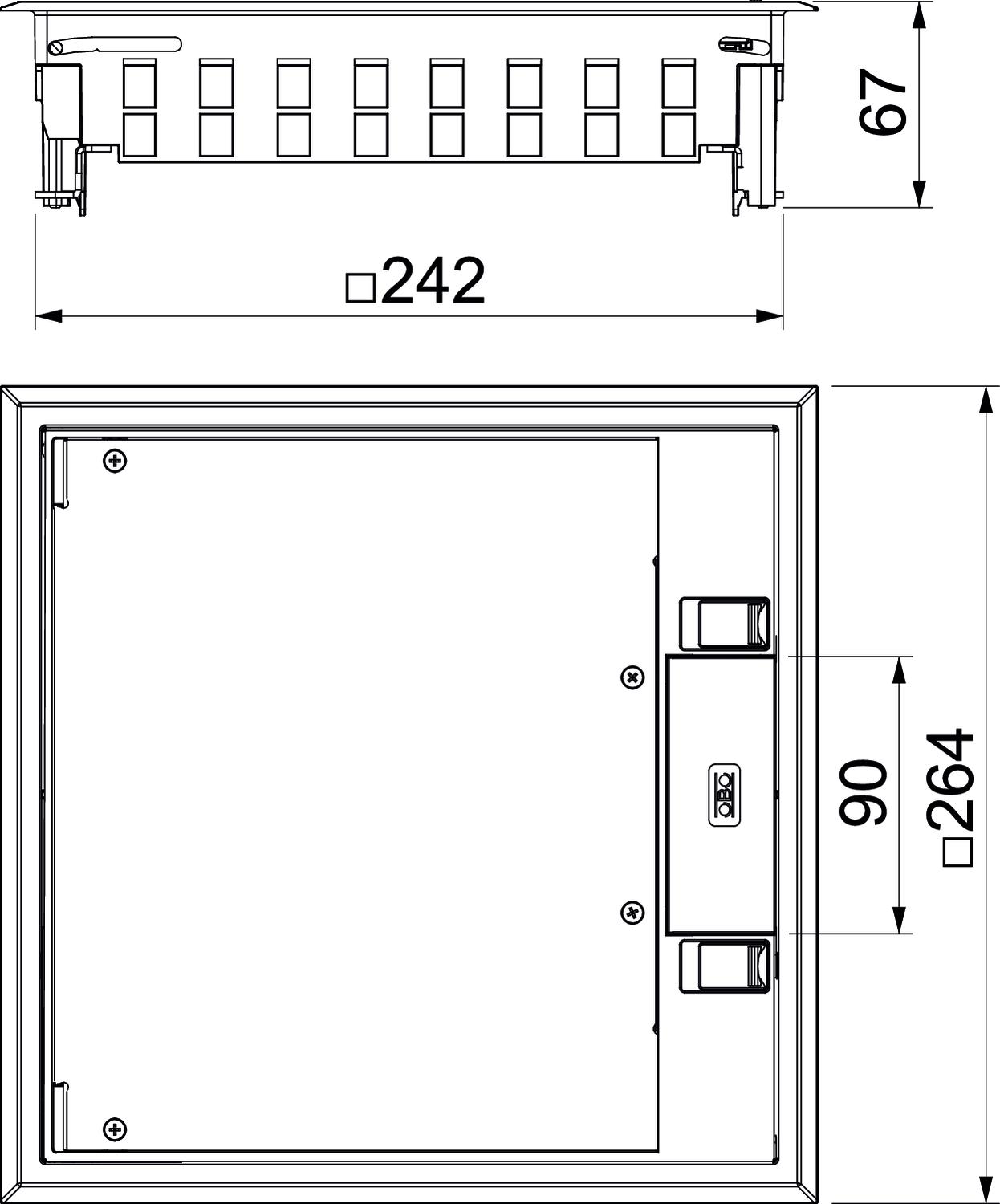

IK-код ступеню захисту IK08 Вертикальне навантаження, велика площа до 5000 Н Вертикальне навантаження, невелика площа до 3000 Н Довжина, зовнішній розмір 264 mm Довжина, монтажний розмір 244 mm Дозволи VDE З поглибленням для підлогового покриття так Кількість монтажних коробок 3 Кількість пристроїв, які можна встановити 12 Колір чорний графіт; RAL 9011 Конструкція квадратний Мін. висота підлоги 73 mm Мін. діапазон затискування D 8 mm Макс. діапазон затискування D 76 mm Макс. товщина підлогового покриття 10 mm Матеріал Поліамід Механізм відкривання Фіксуючий повзунок Можливість встановлення ущільнювача ні Номінальний розмір монтажних основ 9 Підлоговий люк так Підходить для вологого прибирання ні Підходить для встановлення в підлогу так Підходить для встановлення в фальш-підлогу так Підходить для підлогового каналу під стяжкою так Підходить для суцільного підлогового каналу під стяжкою ні Посилена конструкція ні Прибирання підлоги сухий Розмір 264x264x67 Ступінь захисту (IP) при використанні IP20 Ступінь захисту (IP), коли не використовується IP40 Сумістне з підлоговими каналами так Супорт для монтажних коробок так Тип інсталяційної системи UT4 Тип кабельного вводу поворотна розетка Тип рамки Рамка захисту підлогового покриття Товщина підлогового покриття 5 mm Установча глибина 73 mm Ширина, зовнішній розмір 264 mm Ширина, монтажний розмір 244 mm Розміри
Висота 67 mm Розмір h 73 mm Вуглецевий слід CO2 (Product Carbon Footprint)
CO₂ Footprint (GWP) 5,8682 kg CO₂e Declared Unit (LCA) Штук Declared Unit Quantity (LCA) 1 Вуглецевий слід CO2 (GWP) від колиски до воріт 5,8682 кг CO2e / 1 Шт. Дата визначення значення CO₂ 2025-05-14T00:00:00.000+0200 - Усі типи
-
Усі типи
-
Аксесуари до системи
Продукція Тип Арт. № Кількість мін. тов. од.
Рамка-адаптер для роз'ємів тип C
MTM 2C 7407788 1 Штука
Рамка супорт для встановлення мультимедійних адаптерів, довжина 208 мм
MTU 3 7407840 1 Штука
Розетковий супорт UT4 з рамкою для пристроїв Modul 45®, довжина 208 мм
UT4 45 4 7408727 1 Штука - Завантаження
-
