С-подібний дротяний лоток CGR 50 А2 3000 | 100 | 50 | 4,5 | 33 | ні

С-подібний дротяний лоток CGR 50 А2

Арт. № 6016235 | EAN 4012196012732

Арт. № / Тип

Довжина	3000 mm

Ширина

Висота	50 mm

Перетин дроту	4,5 mm

Корисний перетин

Збереження функцій	ні

Опис продукту

Опис продукту

Дротяний лоток C-подібної форми зі з’єднаних точковим зварюванням сталевих дротів, з бічною висотою 50 мм.
Затухання магнітного поля від впливу екрана 15 дБ.

Технічні дані

Технічні дані

Вбудована перегородка	без
Збереження функцій	ні
Колір	нержавіюча сталь
Конструкція для великих відстаней	ні
Конструкція з’єднання	без з’єднувача
Корисний перетин	33 cm²
Корисний перетин	3300 mm²
Матеріал	Нержавіюча сталь 1.4301

Нержавіюча сталь, протравлена	так
Перетин дроту	4,5 mm
Покриття	чистий, додатково оброблений
Розмір	50x100x3000
Тип випробування на навантаження згідно з IEC 61537	Тип II
Тип з’єднувача системи кабельних опор	прикручений
Форма профілю	C-подібна форма

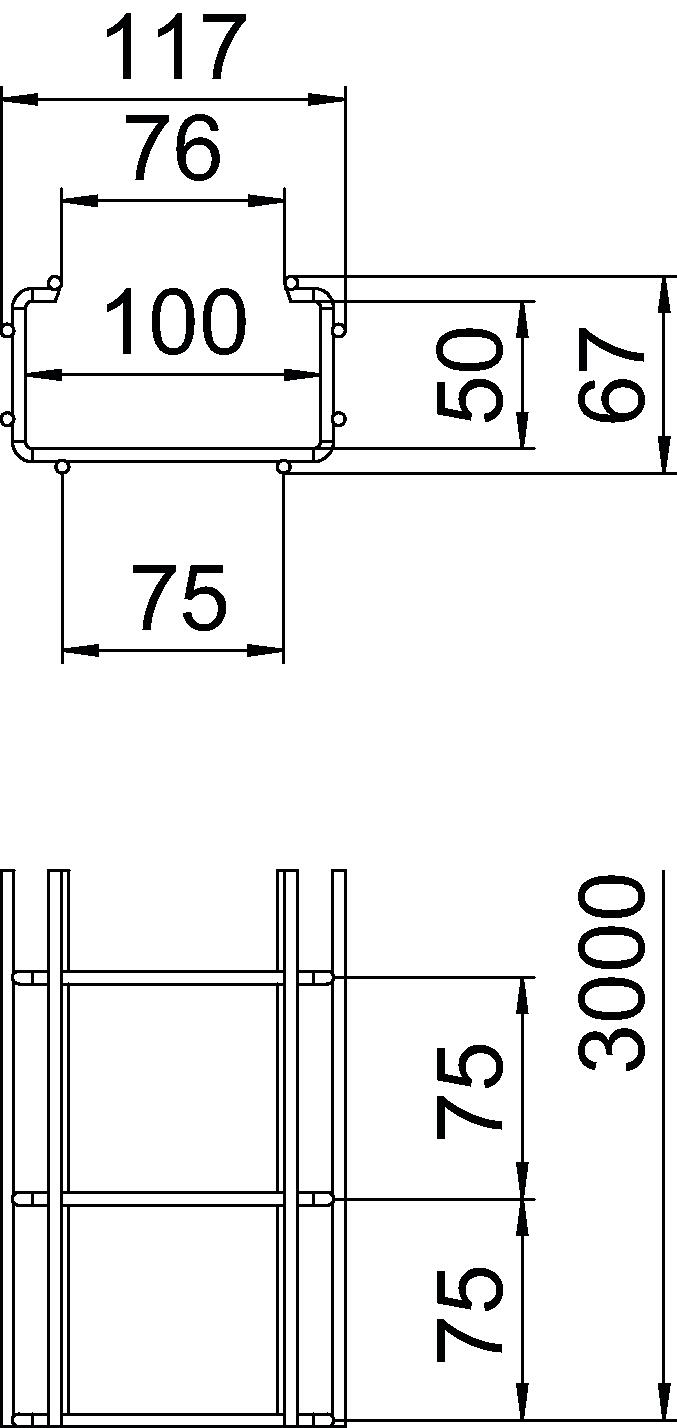

Розміри

Висота	1,97 in
Висота	50 mm
Довжина	3000 mm
Розмір A	76 mm
Розмір B	117 mm

Розмір H	67 mm
Розмір l1	75 mm
Ширина	3,94 in
Ширина	100 mm

Навантаження

Відстань опору1,0 м	0,95 kN/m
Відстань опору1,5 м	0,6 kN/m

Відстань опору2,0 м	0,35 kN/m

Вуглецевий слід CO2 (Product Carbon Footprint)

CO₂ Footprint (GWP)	6,5928 kg CO₂e
Declared Unit (LCA)	Метр
Declared Unit Quantity (LCA)	1

Вуглецевий слід CO2 (GWP) від колиски до воріт	6,5928 кг CO2e / 1 Метр
Дата визначення значення CO₂	2025-05-14T00:00:00.000+0200

Технічні дані

Діаграма навантаження С-видного дротяного лотка тип CGR 50 VA

Усі типи

Усі типи

Тип	Довжина	Ширина	Висота	Перетин дроту	Корисний перетин	Збереження функцій	Арт. №	Кількість	мін. тов. од.
CGR 50 50 A2	3000 mm	50 mm	50 mm	4,5 mm	13 cm²	ні	6016200	м	3 м
CGR 50 100 A2	3000 mm	100 mm	50 mm	4,5 mm	33 cm²	ні	6016235	м	3 м
CGR 50 200 A2	3000 mm	200 mm	50 mm	4,5 mm	74 cm²	ні	6016251	м	3 м
CGR 50 300 A2	3000 mm	300 mm	50 mm	4,5 mm	116 cm²	ні	6016253	м	3 м

Приналежності

Монтажні аксесуари

Продукція	Тип	Арт. №	Кількість	мін. тов. од.
З'єднувач дротяного лотка, VA (нержавіюча сталь)	GSV 34 A2	6016642	Штука	20 Штука
Перегородка 30 А2	TSG 30 A2	6062052	м	3 м
Фіксатор розділової полички лотка	KS GR A2	6062282	Штука	30 Штука
