Секція кабельного каналу з місцем для встановлення GES9, висота 100-150 мм 2400 | 400 | 100 | 150 | 3

Секція кабельного каналу з місцем для встановлення GES9, висота 100-150 мм

Арт. № 7424740 | EAN 4012195244912

Арт. № / Тип

Довжина	2400 mm

Ширина

Мін. висота каналів	100 mm

Макс. висота каналів	150 mm

Кришки

Опис продукту

Опис продукту

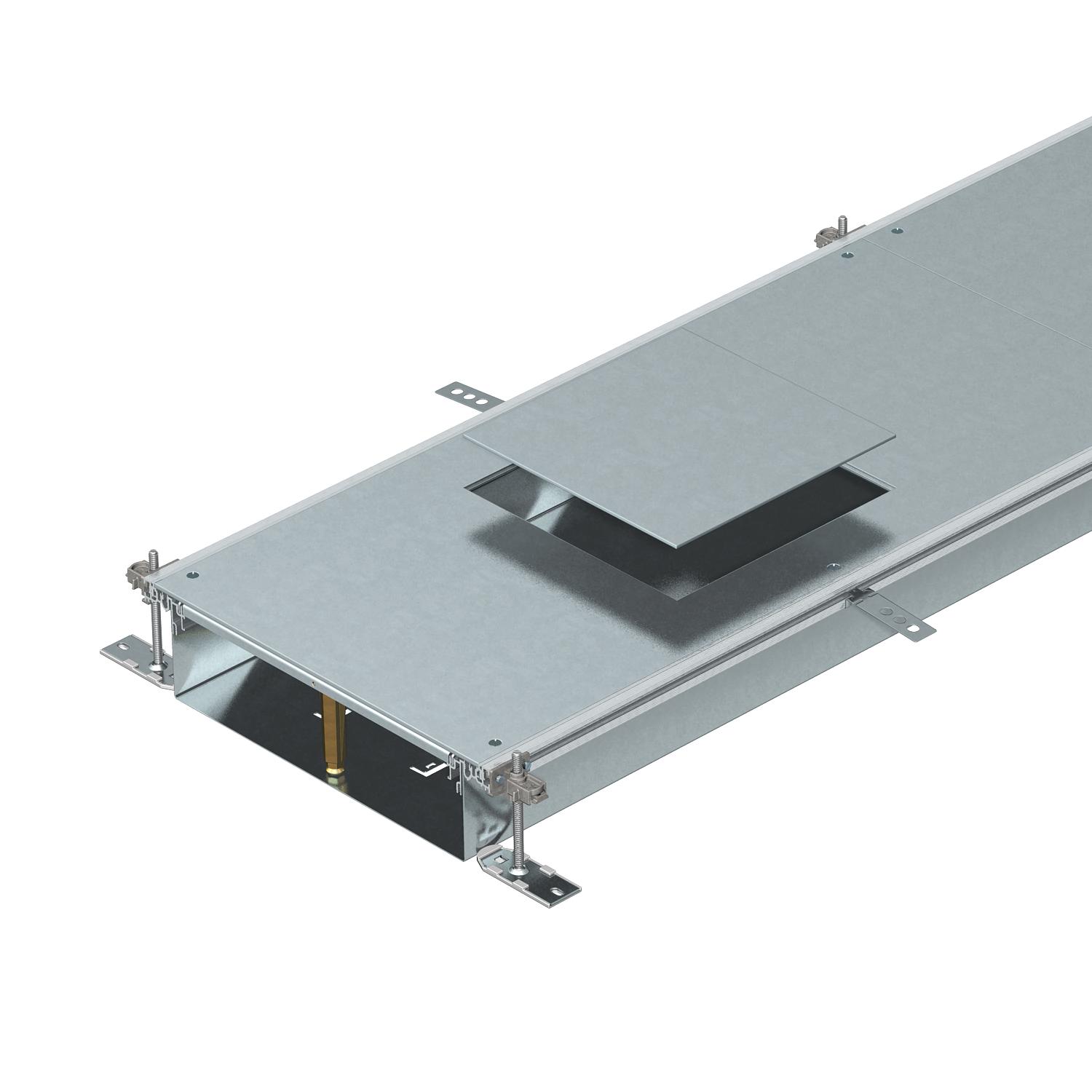

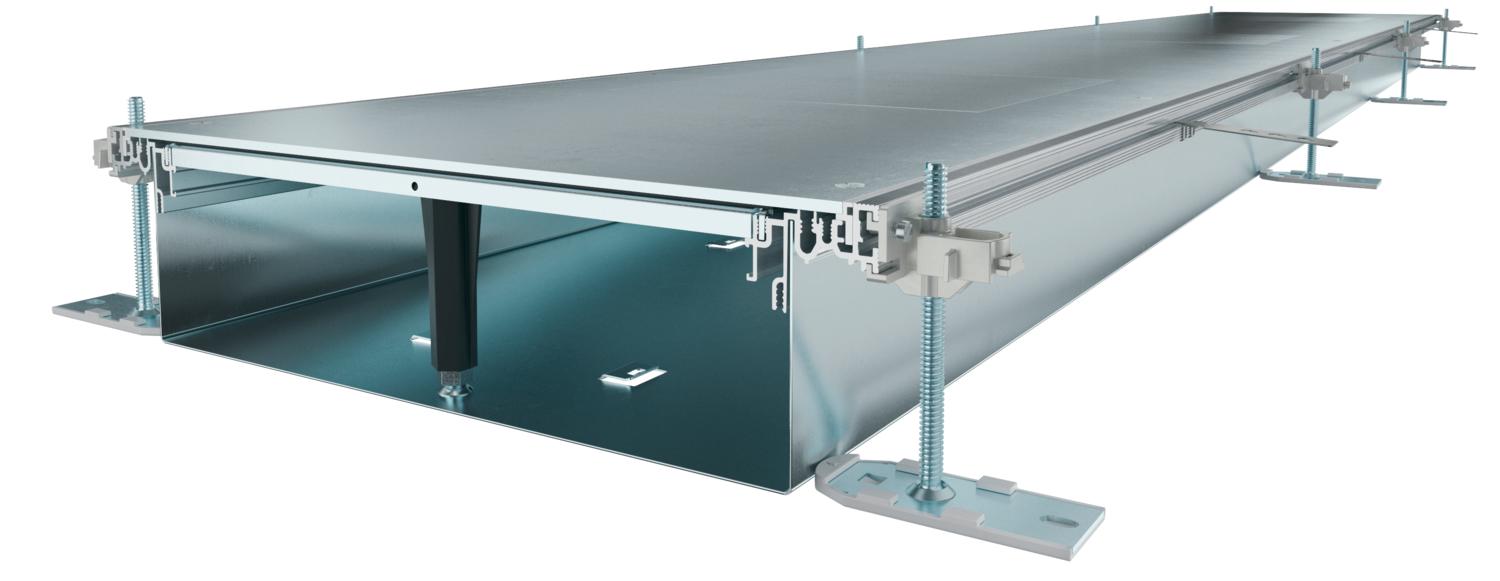

Підлоговий кабельний канал з 3 або 6 монтажними кришками для прокладання кабелю та для монтажу розеткових люків номінального розміру 9. Складається з основи каналу (підлоговий лоток з боковими та контактними профілями покриття підлоги) та кришки каналу із закритим монтажний отвір. Підлоговий канал з фіксуючими профілями. В комплект поставки входить 6 монтажних кронштейнів, що регулюються по висоті, 6 анкерів для кріплення до стяжки та супорт-планок (3 одиниці для ширини каналу 300), 3 одиниці для ширини каналу 400 та 6 одиниць для ширини каналів 500 і 600. Кришка каналу попередньо зафіксована.

З трьома (при номінальній ширині каналу 400, L = 800 мм) або шістьма кришками для встановлення розеткового люка (з номінальною шириною каналу 500 і 600, L = 400 мм) кожна з монтажним отвором для квадратного розеткового люка номінальним розміром 9 або 9/ 55.

Технічні дані

Технічні дані

Із системою зрівнювання потенціалу	ні
Блокування кріплення кришки	ні
від’єднувальний	так
Вуглецевий слід CO2 (GWP) від колиски до воріт	79,8447 кг CO2e / 1 Метр
Довжина	2400 mm
З відкритим з'єднанням	так
З виступом	так
З роздільним фіксатором	ні
Знімний чохол	так
Кількість вставних перегородок	2
Кількість передбачених монтажних одиниць	3
Кількість переходів	3 St.
Кришка для кріпильного отвору	так
Кришки	3

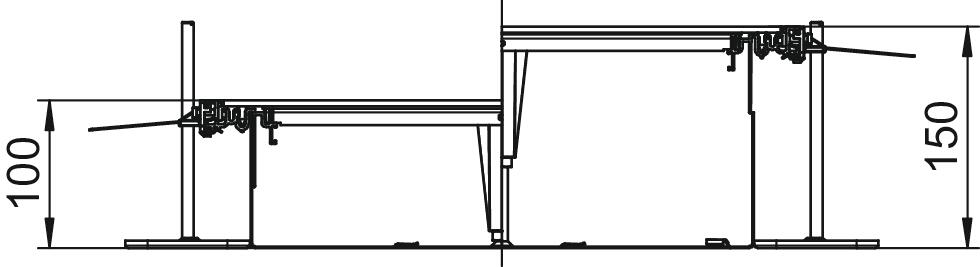

Мін. висота каналів	100 mm
Мін. зона згладжування	100 mm

Мінімальна висота монолітної підлоги	100
Макс. висота каналів	150 mm
Макс. зона згладжування	150 mm
Матеріал	Сталь
Можливість встановлення ущільнювача	так
Монтажний отвір	для розеткового люку
Монтажний отвір	квадратний
Монтажний отвір для підлогового боксу	ні
Номінальний розмір монтажних основ	9
Основа для стійки	так
Підходить для компенсатора	ні
Покриття	оцинковано методом Сендзиміра
Розділювальне кріплення фіксатора	вилка
Розмір	2400x400x100
Товщина покривного матеріалу	4
Ширина	400 mm

Усі типи

Усі типи

Тип	Довжина	Ширина	Мін. висота каналів	Макс. висота каналів	Кришки	Арт. №	Кількість	мін. тов. од.
OKA-W40010050D9	2400 mm	400 mm	100 mm	150 mm	3	7424740	м	2,4 м
OKA-W50010050D9	2400 mm	500 mm	100 mm	150 mm	6	7424742	м	2,4 м
OKA-W60010050D9	2400 mm	600 mm	100 mm	150 mm	6	7424744	м	2,4 м

Приналежності

Аксесуари до системи

Продукція	Тип	Арт. №	Кількість	мін. тов. од.
Комплект для повортоу підлогового кабельного каналу ліворуч, висота 40-240 мм	OKA-G40040240FBL	7423964	Штука	1 Штука
Комплект лівосторонньої торцевої заглушки, висота 40-240мм	OKA-G40040240FBR	7423984	Штука	1 Штука
Торцева заглушка підлогового кабельного каналу, висота 40-240 мм	OKA-G40040240ES	7424304	Штука	1 Штука
Комплект для Т-подібної секції або повороту в системі підлогового кабельного каналу.	OKA FB2 TX	7424821	Штука	1 Штука
Клема підключення заземлення	8AWR	6288704	Штука	10 Штука

Монтажні аксесуари

Продукція	Тип	Арт. №	Кількість	мін. тов. од.
Перегородка, висота каналу 100 мм	OKA2 TW 100	7401960	м	2,4 м
Перегородка, висота каналу 40 мм	OKA2 TW 40	7401988	м	2,4 м
Перегородка, висота каналу 50 мм	OKA2 TW 50	7401992	м	2,4 м
Перегородка, висота каналу 60 мм	OKA2 TW 60	7401996	м	2,4 м
Перегородка, висота каналу 70 мм	OKA2 TW 70	7402000	м	2,4 м
Перегородка, висота каналу 80 мм	OKA2 TW 80	7402004	м	2,4 м
Перегородка, висота каналу 90 мм	OKA2 TW 90	7402008	м	2,4 м
Сила утримання: 300 Н.	WZ 1029	7408634	Штука	1 Штука
