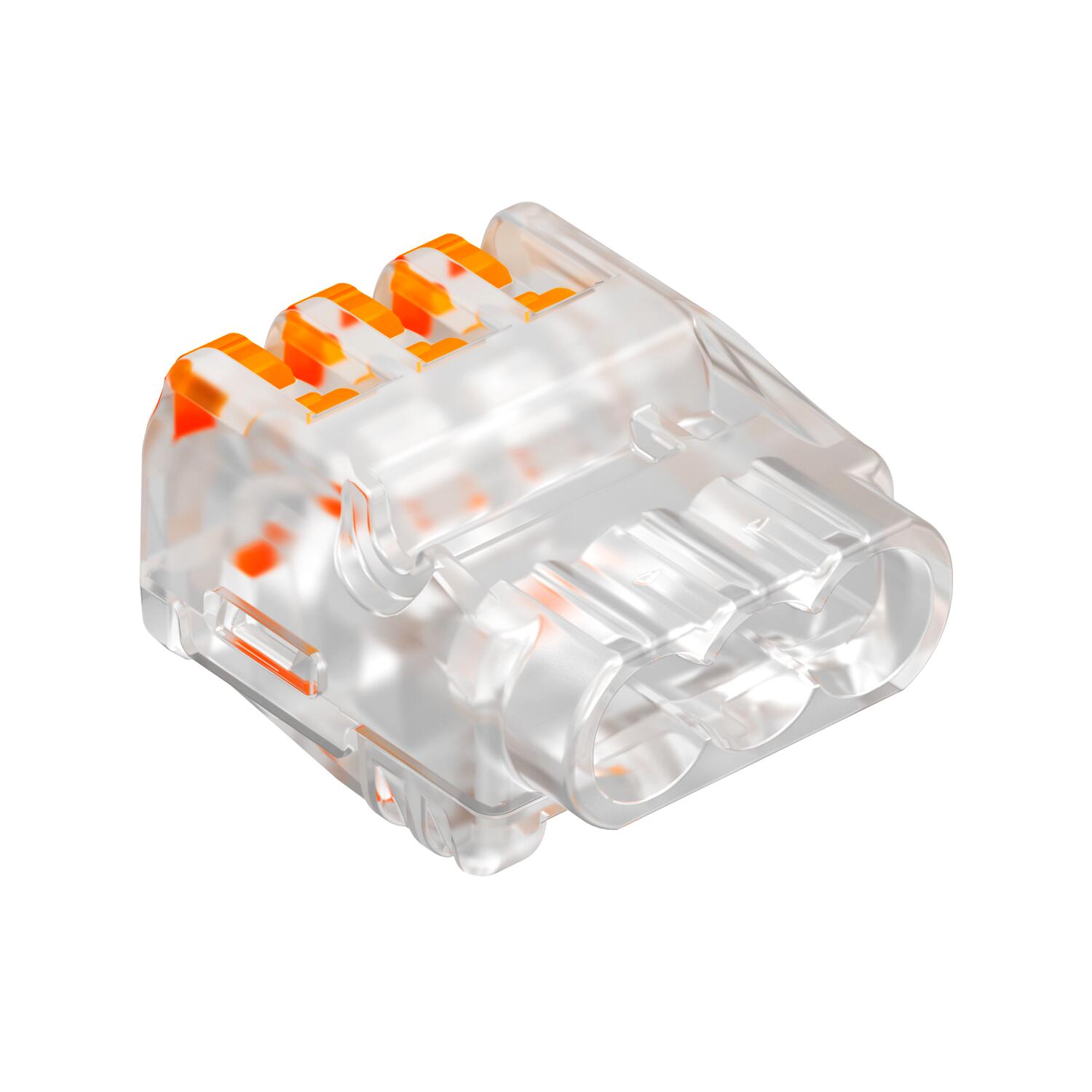

Універсальна вставна клема, 3-контактна
Арт. № 2054454 | EAN 4012196334650
- Опис продукту
-
Опис продуктуПеревірено згідно з EN 60998
Безгвинтові скоби для з’єднання електричних проводів. Тип провідника може бути гнучким, багатожильним або жорстким.
При використанні жорстких провідників не потрібно відкривати розчіпний важіль. Провідник можна вставляти безпосередньо в клему.
Щоб вийняти провідник, просто відкрийте розчіпний важіль. У такому випадку жила виймається без проблем.
Номінальний поперечний переріз:
3 x 0,2 – 2,5 мм² багатожильний/одножильний провід
Номінальна напруга 450 V В
Номінальний струм 24 А
Довжина знятої ізоляції: 9 мм (+1 мм)
Тестовий отвір: фазовий індикатор і тестер (макс. Ø 2 мм), дуже простий доступ на верхній стороні клеми
Макс. допустима температура навколишнього середовища згідно з EN 60998: 85 °C.
Технічні характеристики UL (США)
Номінальна напруга 300 В
Зона затискання AWG 24-12
Температура навкол. серед. макс. 105 °C
-
- Технічні дані
-
Технічні дані
Ізолюючий матеріал Термопласт Відповідність ROHS так З важелями керування так Кількість клемних вводів 3 Кількість полюсів 1 Колір прозорий мін. діапазон робочих температур -5 °C Мін. номінальний перетин 0,2 mm² Мін. поперечний перетин підключення багатожильного провідника 0,2 mm² Мін. поперечний перетин підключення одножильного провідника 0,2 mm² макс. діапазон робочих температур 85 °C Макс. номінальний перетин 2,5 mm² Макс. поперечний перетин підключення багатожильного провідника 2,5 mm² Макс. поперечний перетин підключення одножильного провідника 2,5 mm² Матеріал Полікарбонат не підтримує горіння згідно з VDE 0471/DIN 695 частина 2-1, контрольна температура 850 °C Номінальна напруга 450 V Номінальний струм 24 A Підходить для багатожильних провідників так Підходить для гнучких провідників так Підходить для одножильних провідників так Поперечний перетин 3 x 0,2 – 2,5 мм² багатожильний/одножильний провід mm² Розмір 0,2-2,5mm² Серія виробів HSK Розміри
Висота 11,7 mm Довжина 16,1 mm Ширина 21 mm - Усі типи
