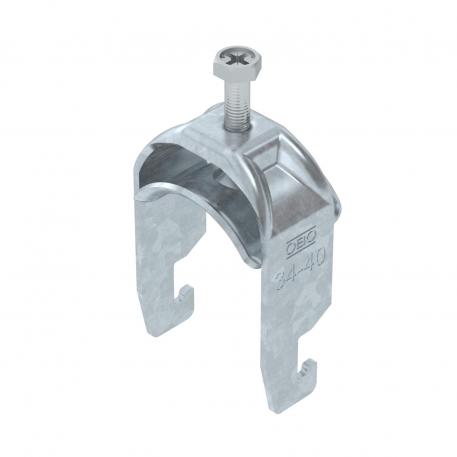

Затискна скоба, 2056 U-опора, кількість місць: 1, з металевою притискною пластиною FT 34 | 40 | 3

Затискна скоба, 2056 U-опора, кількість місць: 1, з металевою притискною пластиною FT

Арт. № 1186536 | EAN 4012196850006

Арт. № / Тип

Мін. діапазон затискування D

Макс. діапазон затискування D

Макс. Момент затягування

Опис продукту

Опис продукту

Скоба з U-подібною ніжкою, металева притискна пластина із закругленими краями для захисту кабелю. Для вертикального й горизонтального монтажу 1 одинарного кабелю на С-подібній профільній шині. Для ширини отворів 18–22 мм. З однозахідним гвинтом на гідробаку, універсальним гвинтом із шестигранною головкою SW10, зі звичайним та хрестоподібним розрізом. Підходить для монтажу всередині та зовні приміщень. Рекомендується використовувати зустрічний ванноподібний притиск.

Технічні дані

Технічні дані

Із ванноподібним застискачем	ні
Вид монтажу	Профільна рейка
Висота	70 mm
Вуглецевий слід CO2 (GWP) від колиски до воріт	0,1755 кг CO₂e / 1 Шт.
Для труб із мін. діаметром	34 mm
Для труб із макс. діаметром	40 mm
для шини з мін. шириною шлица (з інтервалами)	18 mm
для шини з макс. шириною шлица (з інтервалами)	22 mm
Довжина	22,5 mm
Довжина, зовнішній розмір	33 mm
Додаткова поверхня	гаряче оцинкування
Додатковий матеріал	Сталь
З металевою пластиною	так
Збереження функцій	так
Кількість кабелів/труб	1
Мін. діапазон затискування D	34 mm
Макс. діапазон затискування D	40 mm

Макс. Момент затягування	3 Nm
Матеріал	Сталь
Матеріал ванни	Сталь
Не містить галогенів	так
Покриття	гарячецинкований
Різьба	M6
Розмір	34-40mm
Розмір A	22,5 mm
Розмір B	45 mm
Розмір C	33 mm
Розмір G (мм)	M6
Розмір H	70 mm
Розмір L	34 mm
Розмір t	2 mm
Товщина	2 mm
Ширина	45 mm
Ширина отворів	10 mm

Усі типи

Усі типи

Тип	Мін. діапазон затискування D	Макс. діапазон затискування D	Макс. Момент затягування	Арт. №	Кількість	мін. тов. од.
BS-U1-M-12 FT	8 mm	12 mm	3 Nm	1186502	Штука	1 Штука
BS-U1-M-16 FT	12 mm	16 mm	3 Nm	1186509	Штука	1 Штука
BS-U1-M-22 FT	16 mm	22 mm	3 Nm	1186516	Штука	1 Штука
BS-U1-M-28 FT	22 mm	28 mm	3 Nm	1186522	Штука	1 Штука
BS-U1-M-34 FT	28 mm	34 mm	3 Nm	1186529	Штука	1 Штука
BS-U1-M-40 FT	34 mm	40 mm	3 Nm	1186536	Штука	1 Штука
BS-U1-M-46 FT	40 mm	46 mm	5 Nm	1186542	Штука	1 Штука
BS-U1-M-52 FT	46 mm	52 mm	5 Nm	1186549	Штука	1 Штука
BS-U1-M-58 FT	52 mm	58 mm	5 Nm	1186556	Штука	1 Штука
BS-U1-M-64 FT	58 mm	64 mm	5 Nm	1186562	Штука	1 Штука
BS-U1-M-70 FT	64 mm	70 mm	5 Nm	1186569	Штука	1 Штука
BS-U1-M-76 FT	70 mm	76 mm	5 Nm	1186576	Штука	1 Штука
BS-U1-M-82 FT	76 mm	82 mm	5 Nm	1186582	Штука	25 Штука
BS-U1-M-90 FT	82 mm	90 mm	5 Nm	1186589	Штука	25 Штука
BS-U1-M-100 FT	90 mm	100 mm	5 Nm	1186597	Штука	25 Штука
