Кабельростр LCIS 110, 6 м, C30 FT
Арт. № 6209824 | EAN 4012196431656
- Опис продукту
-
Опис продуктуКабельростр із висотою борта 110 мм, приварені перекладини з профілю С30, відкриті догори. Закручена, перфорована бічна поперечина для укріплення та захисту ребра. Закріплення на кронштейні відбувається за допомогою затискачів типу LKS 40. Розмір шліца перекладини становить 16,5 мм, підходить скоба типу 2056.
Затухання магнітного поля від впливу екрана без кришки 10 дБ, із кришкою – 15 дБ.
-
- Технічні дані
-
Технічні дані
Бічний отвір так Відстань між рейками 300 mm Збереження функцій ні Колір ржаво-червоний Конструкція для великих відстаней ні Конструкція з боковим профілем плаский профіль Конструкція рам Перфорований профіль Корисний перетин 36000 mm² Корисний перетин 360 cm² Кріплення перекладини зварений Матеріал Сталь Нержавіюча сталь, протравлена ні Покриття гарячецинкований Розмір 110x400x6000 Товщина перекладинки 1,5 mm Розміри
Висота 110 mm Довжина 6000 mm Розмір B 400 mm Розмір паза рами 16,50 Ширина 400 mm Навантаження
Відстань опору2,0 м 3 kN/m Відстань опору2,5 м 2 kN/m Відстань опору3,0 м 1,4 kN/m Відстань опору3,5 м 1,05 kN/m Відстань опору4,0 м 0,8 kN/m Відстань опору4,5 м 0,7 kN/m Відстань опору5,0 м 0,65 kN/m Відстань опору6,0 м 0,35 kN/m Вуглецевий слід CO2 (Product Carbon Footprint)
CO₂ Footprint (GWP) 9,9364 kg CO₂e Declared Unit (LCA) Метр Declared Unit Quantity (LCA) 1 Вуглецевий слід CO2 (GWP) від колиски до воріт 9,9364 кг CO2e / 1 Метр Дата визначення значення CO₂ 2025-05-14T00:00:00.000+0200 Технічні дані
Діаграма навантаження, кабельростр типу LCIS 110
- Усі типи
-
Усі типи
-
Аксесуари до системи
Продукція Тип Арт. № Кількість мін. тов. од.
Кришка з поворотним фіксатором FT
DRL 400 FT 6051413 3 м
Поздовжній з’єднувач FT
LVG 110 FT 6216548 10 Штука
Шарнірний з’єднувач FT
LGVG 110 FT 6216653 10 Штука
З’єднувач розширюваних стиків 110 FT
LDVG 110 FT 6216670 2 Штука
Багатофункціональний з’єднувач FT
LMFV 1140 FT 6225774 1 Штука
Поворот 90° 110 FT
LB 90 1140 R3 FT 6225146 1 Штука

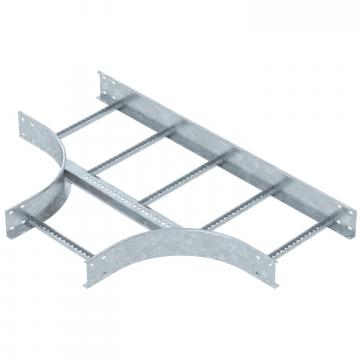

Т-подібна секція 110 FT
LT 1140 R3 FT 6225314 1 Штука
Т-подібна вставка 110 FT
LAA 1140 R3 FT 6225934 1 Штука
Елемент шарнірного вигину 110 FT
LGBE 1140 FT 6225514 1 Штука
Захист краю
SKH 110 OR 6222553 20 пара
Накладний кут
LAW FT 6221513 10 Штука
З’єднувальна деталь FT
LAS 110 FT 6221424 10 Штука
Перегородка 85 DD
TSG 85 DD 6062331 3 м
Косинець DD
LEB 25 DD 6221216 1 Штука
Косинець DD
LEB 50 DD 6221259 1 Штука
Накладний лист
LALB 40 FT 6221874 1 Штука
Пластина виводу кабелю кабельростру FT
LAB 40 FT 6220452 1 Штука
Донна вставка DD
ELB-L 40 DD 6103360 3 м - Завантаження
-
Технічний паспорт LCIS 1140 6 FT / 6209824 , 0.32MB , pdfДекларація відповідності ЄС LCIS 1140 6 FT / 6209824 , 0.10MB , pdfДекларація відповідності UK LCIS 1140 6 FT / 6209824 , 0.09MB , pdfREACH Декларація про відповідність LCIS 1140 6 FT / 6209824 , 0.12MB , pdfRoHS Декларація про відповідність LCIS 1140 6 FT / 6209824 , 0.12MB , pdfДекларація про екологічність продукції (EPD) LCIS 1140 6 FT / 6209824 , 1.48MB , pdfПосібник із монтажу Посібник із монтажу , 6.45MB , pdfПосібник із монтажу Посібник із монтажу , 2.65MB , pdf
