Кабельростр LCIS 110, 6 м, C30 FT

Арт. № 6209825 | EAN 4012196540525

6000 mm
1,5 mm
ні
Опис продукту
Опис продукту

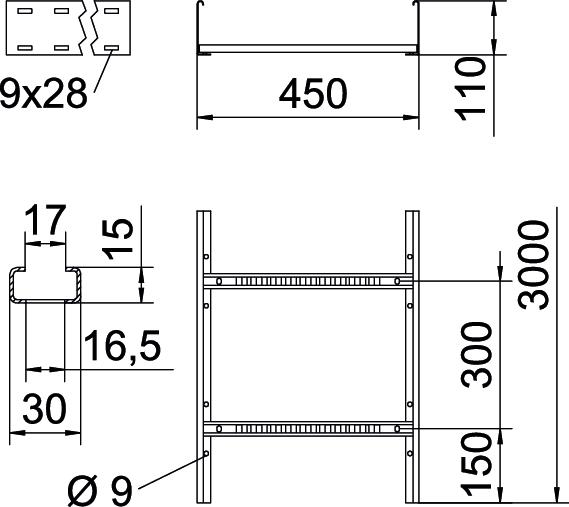

Кабельростр із висотою борта 110 мм, приварені перекладини з профілю С30, відкриті догори. Закручена, перфорована бічна поперечина для укріплення та захисту ребра. Закріплення на кронштейні відбувається за допомогою затискачів типу LKS 40. Розмір шліца перекладини становить 16,5 мм, підходить скоба типу 2056.
Затухання магнітного поля від впливу екрана без кришки 10 дБ, із кришкою – 15 дБ.
  • Communautés Européennes, сертифікат відповідності ЄС згідно директиви ЄС
  • Декларація про відповідність UKCA
  • Кабельростр, висота сторони 110 мм
  • Экологическая декларация (EPD)
  • Углеродный след (PCF)
Технічні дані

Технічні дані

Бічний отвір так
Відстань між рейками 300 mm
Відстань опору2,0 м 3 kN/m
Відстань опору2,5 м 2 kN/m
Відстань опору3,0 м 1,4 kN/m
Відстань опору3,5 м 1,05 kN/m
Відстань опору4,0 м 0,8 kN/m
Відстань опору4,5 м 0,7 kN/m
Відстань опору5,0 м 0,65 kN/m
Відстань опору6,0 м 0,35 kN/m
Висота 110 mm
Вуглецевий слід CO2 (GWP) від колиски до воріт 10,0483 кг CO2e / 1 Метр
Довжина 6000 mm
Збереження функцій ні
Колір ржаво-червоний
Конструкція для великих відстаней ні
Конструкція з боковим профілем плаский профіль
Конструкція рам Перфорований профіль
Корисний перетин 40500 mm²
Корисний перетин 405 cm²
Кріплення перекладини зварений
Матеріал Сталь
Нержавіюча сталь, протравлена ні
Покриття гарячецинкований
Розмір 110x450x6000
Розмір B 450 mm
Розмір паза рами 16,50
Товщина перекладинки 1,5 mm
Ширина 450 mm

Технічні дані

Діаграма навантаження, кабельростр типу LCIS 110

Діаграма навантаження, кабельростр типу LCIS 110
  • Допустиме навантаження кабельних лотків/кабелепроводів у кН/м без врахування тимчасового навантаження Допустиме навантаження кабельних лотків/кабелепроводів у кН/м без врахування тимчасового навантаження
  • Розмір підтримки у мм Розмір підтримки у мм
  • Кут поперечини в мм при дозволених значеннях кН/м Кут поперечини в мм при дозволених значеннях кН/м
  • Схема навантаження при випробуванні Схема навантаження при випробуванні
  • Крива навантаження на кабельний лоток/кабельростр шириною в мм Крива навантаження на кабельний лоток/кабельростр шириною в мм
  • Крива прогинання бокової стінки на кожну відстань між опорами Крива прогинання бокової стінки на кожну відстань між опорами
Усі типи

Усі типи

Тип Довжина Ширина Товщина перекладинки Збереження функцій Арт. № Кількість мін. тов. од.
LCIS 1120 6 FT 6000 mm 200 mm 1,5 mm ні 6209820
6 м
LCIS 1130 6 FT 6000 mm 300 mm 1,5 mm ні 6209822
6 м
LCIS 1140 6 FT 6000 mm 400 mm 1,5 mm ні 6209824
6 м
LCIS 1145 6 FT 6000 mm 450 mm 1,5 mm ні 6209825
6 м
LCIS 1150 6 FT 6000 mm 500 mm 1,5 mm ні 6209826
6 м
LCIS 1160 6 FT 6000 mm 600 mm 1,5 mm ні 6209828
6 м
Приналежності

Аксесуари до системи

Продукція Тип Арт. № Кількість мін. тов. од.
Поздовжній з’єднувач FT Поздовжній з’єднувач FT LVG 110 FT 6216548
10 Штука
Шарнірний з’єднувач FT Шарнірний з’єднувач FT LGVG 110 FT 6216653
10 Штука
З’єднувач розширюваних стиків 110 FT З’єднувач розширюваних стиків 110 FT LDVG 110 FT 6216670
2 Штука
Багатофункціональний з’єднувач FT Багатофункціональний з’єднувач FT LMFV 1145 FT 6225776
1 Штука
Кутова секція 90° FT Кутова секція 90° FT LB 90 1145 R3 FT 6225148
1 Штука
Т-подібна секція 110 FT Т-подібна секція 110 FT LT 1145 R3 FT 6225316
1 Штука
Т-подібне з'єднання FT Т-подібне з'єднання FT LAA 1145 R3 FT 6225936
1 Штука
Елемент шарнірного вигину 110 FT Елемент шарнірного вигину 110 FT LGBE 1145 FT 6225516
1 Штука
Захист краю Захист краю SKH 110 OR 6222553
20 пара
Накладний кут Накладний кут LAW FT 6221513
10 Штука
З’єднувальна деталь FT З’єднувальна деталь FT LAS 110 FT 6221424
10 Штука
Перегородка 85 DD Перегородка 85 DD TSG 85 DD 6062331
3 м
Косинець DD Косинець DD LEB 25 DD 6221216
1 Штука
Косинець DD Косинець DD LEB 50 DD 6221259
1 Штука
